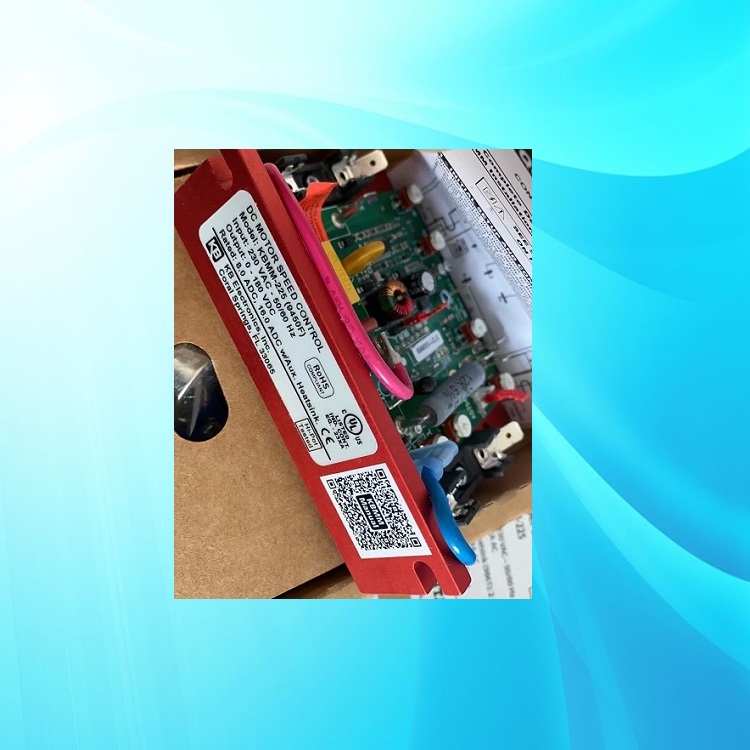

直流调速器 型号:KBMM-225D （9451）

直流调速器 美国（不含电阻） 型号:KBMM-225D （9451）库号：D331769

直流调速器 美国（不含电阻） 型号:KBMM-225D （9451）库号：D331769

直流调速器 美国（不含电阻） 型号:KBMM-225D （9451）库号：D331769

直流调速器 美国（不含电阻） 型号:KBMM-225D （9451）库号：D331769

型号：KBMM-225D （9451）

输入电压：115/230VAC

输出电压：0-90/180VDC

KBMM全波直流马达系列速度控制器，现采用SMT构造，力争实现给用户的信赖，精良的表现和低廉的成本付出。该控制器设置有一个的，反应敏捷的，直供型的电流限定电路来保护SCR电桥，防止其被击穿。在配置了高流SCR（2），交流总线和电容器格板熔丝后，KBMM的系统性被的扩展和延伸。KBMM同时也兼容KB系列的配件：插入式功率电阻。该配件充分考虑到了对于在不同功率运行下的控制器，其IR补偿和电流限定的需求。另外装配了KB的辅助散热片后控制器的额定功率能分别被拓展到11/2HP（115V额定电压）和3HP（230V额定电压）。KBMM-225和KBMM-225D这两款机型都能在230V交流电源输入下运行，输出0-90VDC。KBMM正是得益于其浩瀚众多的标准功能来实现其多功能性和产品适应力强的特点。这些功能包括有不同类型的电容格板保护和断点反馈，以及可调节高速低速，IR补偿，电子电流限制，线形加速减速的电位器等。其他重要部件还包括：自动截止回路来抑制高频AC电源起闭时伴随的高突波电流；脉冲整形触发器维持齿轮的低速运转；强大的干扰屏蔽线路则用以抑制错误的启动和和SCR的膨胀。截止回路（N/O）和核准回路（N/C）功能则实现了电子开关对制器输出信号的管理。

控制器的输出电压量和电位计的转动符合线形函数的关系。另外，控制器也能在一些特定模式的电压下使用，该模式通过向P2（+）和F（—）端口输入一些相对独立相似的信号来驱动控制器。KBMM结构精小（只有4.3*3.64*1.25）但却能轻松实现和各种复杂的速度控制器之间的置换。该控制器还提供一个5K欧的远程监控分压计和一些QD接口。

规格

速度范围（比率）50：1

电枢反馈负载调整

（0-满负载，50：1的速度范围）（%基本速度）：1

断点反馈负载调整

0-满负载，50：1的速度范围）（%基本速度）：1

线形电压调整

（满负载，正负10%线变动幅度）（%基本速度）：1/2

线形控制

（%通过速度调整按钮调整：2

电流限制/扭力范围（%满载）：0-200

加减速时间范围（0-满速）（秒）：0.2-10

小速度调整器范围（%全速）：0-30

大速度调整器范围（%全速）：50-120

IR补偿调整器范围（满载）（伏特）：0-24

大允许环境温度（额定功率）：45-113

断点反馈输入电压（每1000RPM）（VDC）：7/50

说明

性能指115VAC下输出90VDC以及230VAC下输出180VDC
