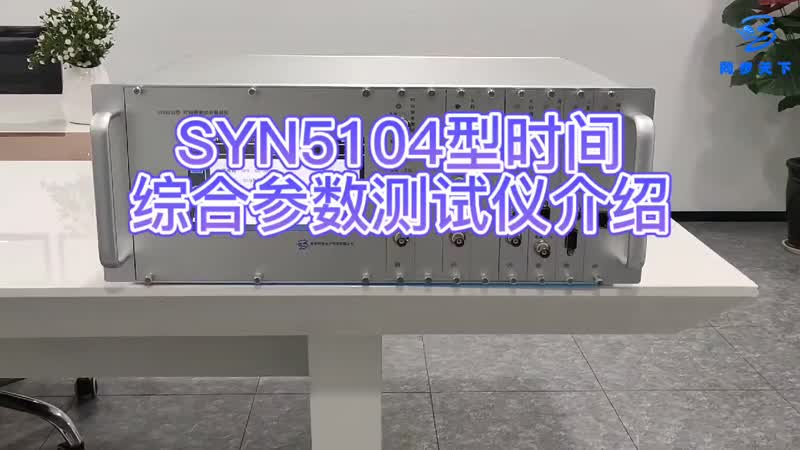

SYN5104型时间频率综合测试仪
关键词：时钟测试仪，时间测试仪，gps时钟测试仪，时间同步测试仪
产品功能
1) 集成频率计、时间间隔测量仪、示波器，定时接收机，标准数字时钟，时统设备和时间测试仪等；
2) 测量接口和时钟输出接口分开独立设计，便于同时测量时钟信号；
3) 测试功能齐全：时间准确度、频率准确度、报文准确度,周波测量，温湿度测量，时间记录，PTP/NTP测量，网络测量等；
4) 采用GNSS卫星定时信号控制内置振荡器提供高精度时间频率标准，测量精度5ns；
5) 能直接测量，在前面板上直接显示被测时钟和标准时间的时差，测量方式直观方便；
6) 可便携移动，既可用于现场，又可用于检测机构；
7) 可以输出时间信号与更高级的标准时间源进行比对，以标定本测试仪的精度等级。也可用于给现场有需求的设备提供高精度的时间信号；
8) 测量结果数据自动导出到计算机中；
9) 具有7AH电池供电。
技术指标
标准版
版本 | 标准版 | |
参考输入 | GNSS接收机 | 支持北斗和GPS，定时精度≤30ns，跟踪灵敏度≤-160dBm,1套30米GPS北斗双模蘑菇头天线，含安装支架 |
被测信号 | 正弦 /脉冲 | 1路正弦，交流幅度（标称10MHz）:1Vpp-10Vpp ，频率范围30kHz-30MHz 1路脉冲，TTL电平：0V-7V；频率范围0.1Hz-40MHz 测量精度≤2E-8/s |
时差测量 | 2路TTL，测量精度≤100ns，单通道测量/双通道测量/1PPS测量/1PPM测量/1PPH测量 | |
时间记录 | 2路脉冲（TTL） 1路串口（RS232） 1路串口（RS422） 测量精度≤100ns(TTL) SOE信号采用本功能进行测量 | |
周波测量 | 1路 88~264VAC，频率范围47~63Hz，测量精度±0.005Hz/s | |
温湿度测量 | 温度范围0~50℃，温度精度25℃±2℃，湿度范围20%~90%，湿度精度25℃±5% | |
串口测量 | 1路串口（RS232），1路串口（RS422），波特率4800/9600/19200/38400/57600/115200 bit/s | |
IRIG-B | 1路TTL直流 1路RS232C直流 1路RS422/485直流 1路600Ω平衡交流 1路非平衡交流 测量标准国军标（2991A-2008）/美标（STD 200-04） | |
E1/2048KHz（选件） | 1路RJ45（120Ω），1路BNC（75Ω），支持G.704协议，解析16种SSM标志位，测量精度≤2E-8/s | |
NTP/SNTP | 1路RJ45电口，主从测试，支持NTP/SNTPV1.0-V4.0，解析分辨率≤0.2us | |
PTP | 1路RJ45，主从测试，IEEE STD 1588（PTPV2）协议，测试精度≤50ns | |
GOOSE时标 | 1路RJ45，支持IEC61850协议，解析分辨率≤1ms | |
输出信号 | 10MHz | 1路10MHz正弦，≥7dBm 默认9dBm ±1dBm，准确度≤1E-12 (跟踪到卫星信号24小时后平均值)，≤5E-10 (卫星信号失效24小时后平均值) |
1PPS | 1路TTL，同步误差≤100ns | |
E1/2048KHz（选件） | 1路RJ45（120Ω），1路BNC（75Ω），支持G.704协议，设置16种SSM标志位，容差±50ppm | |
IRIG-B码输出 | 1路TTL直流 1路RS232C直流 1路RS422/485直流 1路600Ω平衡交流 1路非平衡交流 测量标准国军标（2991A-2008）/美标（STD 200-04） | |
串口输出 | 1路RS232C，RMC语句/ZDA语句/ST语句，波特率4800/9600/19200/38400/57600/115200 | |
内置时钟 | 内置恒温晶振，10MHz | |
环境特性 | 工作温度0℃～＋50℃，存储温度-30℃～＋70℃，相对湿度≤90%（40℃） | |
数据通信 | 1路DB9串口，实时发送测量数据到上位机 1路USB（选件），兼容绝大多数U盘 满足USB2.0规约，插上u盘等待5s以后即可以进行自动存储，只要启动测试，数据就会自动存储，停止测试则会结束存储 | |
供电电源 | 交流88～264VAC，47～63Hz，功率小于40W，电池：7AH | |
机箱尺寸 | 4U，19″标准机箱 | |
选件 | SyncE、内置铷钟等 |
