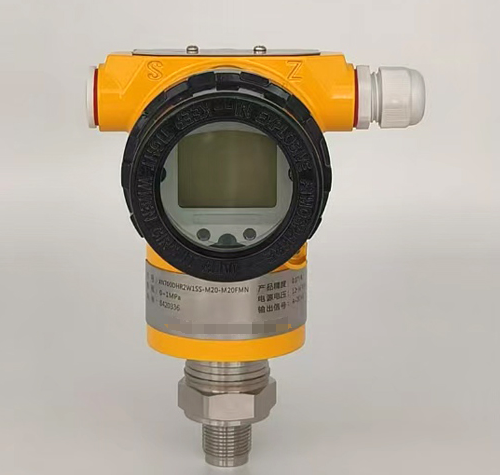

智能压力变送器 型号:DF284-XN700库号：D410715
智能压力变送器 型号:DF284-XN700库号：D410715 查看hh
产 品 应 用
石油 / 石化 / 化工
测量管道和贮罐的压力和液位 。电力 / 城市煤气 / 其它
要求高稳定和高精度的压力 、液位测量等场所。
纸浆和造纸
用于要求耐化学液体 、耐腐蚀性液体的压力 、液位测量场所。
钢铁 / 有色金属 / 陶瓷
用于炉膛压力 、负压测量等要求高稳定性 ，高精度测量场所。
机械装备 / 造船
用于在严格控制压力 、液位等指标条件下 ，要求稳定测量的场所
产 品 优
势
高准度
压力变送器在 0 ~40MPa 的测量范围内 ，可进行高准度测量。
标准校验量程参考精度 ：±0.075％ 优异的过压性能
大过压达 60MPa 优异的环境适应性
智能静压补偿和温度补偿，保护变送器不受温度、静压与过压的影响，
将现场的综合测量控制到小
优异的操作性和使用便利性
?备有 5 位带背光 LCD 数字显示器
?多种显示功能 ( 参照选型注释）
? 内置三按键快捷操作地调整功能
?备有各种抗腐蚀材料
?自诊断功能
测 量 范 围 ：
膜盒 kPa inH2O mbar mmH2O
R1 -6~6 -24~24 -60~60 -600~600
R2 -40~40 -160~160 -400~400 -4000~4000
R3 -100~100 -400~400 -1000~1000 -10000~10000
R4 -100~400 -400~1600 -1000~4000 -10000~40000
膜盒 MPa inH2O mbar mmH2O
R5 -0.1~4 -0.4~16×10
3 -1~40 ×10
3 -10~400 ×10
3 R6 0~40 -0.4~16×10
4 -1~400×10
3 -10~4000×10
3 注 ：kPa 与 mmH2O 换算关系为 1kPa=102mmH2O；实际按照 1kPa=100mmH2O换算
测量量程：见产品型号规格代码表
大工作压力：
膜盒 量程（kPa） 破坏压力（MPa）
R1 -6~6 3
R2 -40~40 5
R3 -100~100 7
R4 -100~400 10
R5 -100~4000 10
R6 0~40000 60
注：膜盒代码与接液材质代码见选型表
输出信号： 4...20mA HART 协议，两线制
容许负电阻 ：0~600Ω（24V DC）
注：与手持通信器进行通讯时 ，需要一个标准
（250Ω)的负电阻。
电 源：
一般用途 10.5~45V DC
10.5~26V DC
通信线路条件 : 线路长度 ：长2km（0.75 ~ 1.25mm2控
制 仪表用电缆 ，过1km时使用双绞电缆
）
大 功 耗 ：供电电压 x 22.5
负 电 阻 ：250~600Ω（ 24V DC, 包含电缆电阻 )
负 电 容 ：0.55mF以下
负 电 感 ：3.3mH以 下
动力线的间隔 ：15cm以上（请避免平行配线）
饱 和 电 流 ：上 限 20.5mA 下 限 3.8mA
报 电 流 ：上限 22. 5mA 下限 3.6mA（模式可设置）
调 整 功 能 ：零点、满量程点可从通过外壳顶部三按键进行
地调整或者可利用组态软件进行远程调整
零 点 迁 移 ：可在大量程的 -20％到 +20％的范围内迁
移 输 出 方 式 ：线性输出（可通过组态软件进行远程调整
）
智能压力变送器智能压力变送器智能压力变送器
环 境 温 度 ：-40~+85℃
过 程 温 度 ：-40~+85℃
贮 存 温 度 ：-40~+85℃
耐候性：DIN40040GPC
EMC 适用标准 ：ENC61326- 1： 2006
