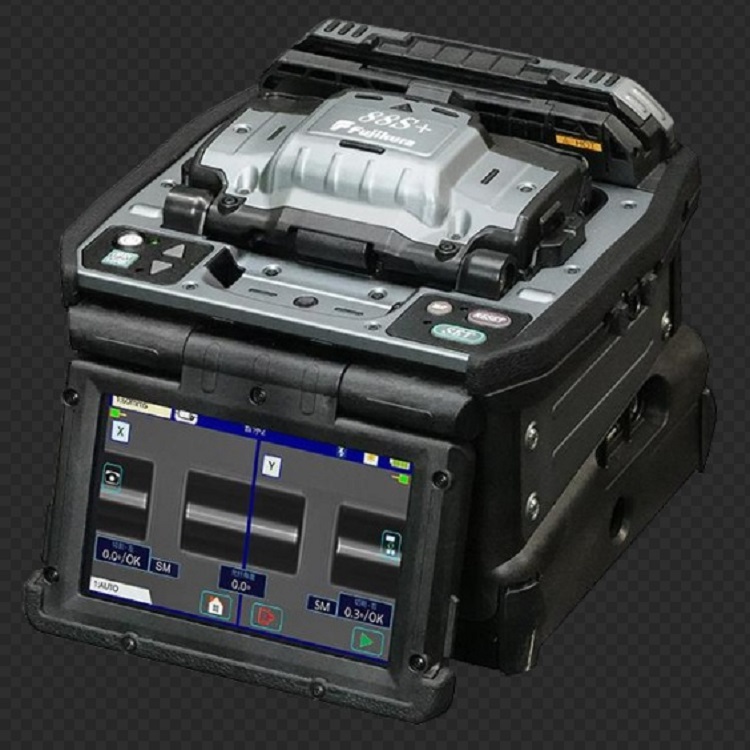

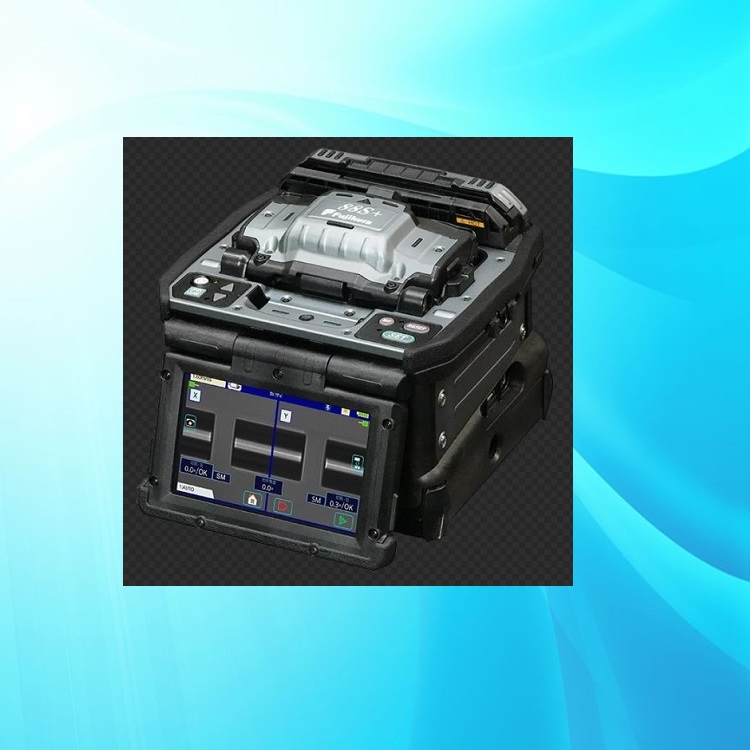

纤芯对准熔接机 型号:88S+ 库号：D409768

纤芯对准熔接机 型号:88S+ 库号：D409768     纤芯对准熔接机 型号:88S+ 库号：D409768

纤芯对准熔接机 型号:88S+ 库号：D409768     纤芯对准熔接机 型号:88S+ 库号：D409768

项目 参数指标

光纤对芯方式 纤芯对准

熔接光纤数量 单芯光纤

适用光纤 光纤类型 单模光纤

多模光纤

包层直径 80 到 150μm *1

适用涂覆层 使用护套压板 涂覆层直径：大 3,000μm

切割长度：5 到 16mm *1

光纤熔接效果 熔接损耗 *2

ITU-T G.652：平均 0.02dB

ITU-T G.651：平均 0.01dB

ITU-T G.653：平均 0.04dB

ITU-T G.654：平均 0.04dB

ITU-T G.655：平均 0.04dB

ITU-T G.657：平均 0.02dB

熔接时间 *3

SM FAST 模式：平均 7 到 9 秒

AUTO 模式：平均 14 到 16 秒

适用热缩套管

热缩套管类型 加热收缩型套管

热缩套管长度 大 66mm

热缩套管直径 加热前大 6.0mm

热缩套管加热效果 加热时间 *4

60mm slim 模式：平均 9 到 10 秒

60mm 模式：平均 13 到 15 秒

光纤拉力测试 约为 2.0N

电极棒寿命 *5 约为 5,000 次熔接

外观属性

尺寸 W 约为 170mm 不包括突出部

尺寸 D 约为 173mm 不包括突出部

尺寸 H 约为 150mm 不包括突出部

重量 约为 2.8kg 包含电池

环境适应能力

温度 使用环境：-10 到 50 摄氏度

存储环境：-40 到 80 摄氏度

湿度 使用环境：0 到 95%RH 不结露

存储环境：0 到 95%RH 不结露

海拔 大 5,000 米

交流适配器 输入 交流 100 到 240V,50/60Hz,大 1.

电池

类型 可充电锂电池

输出 约为直流 14.4V / 6,380mAh

容量 *6 约为 300 次熔接和加热循环

温度 充电环境：0 到 40 摄氏度

长期储存：-20 到 30 摄氏度

电池寿命 *7 约为 500 次充电循环

显示

液晶显示器 4.9 英寸的 TFT 触摸屏

放大倍数 约为 200 到 320 倍

照明 V 形槽 LED 灯

接口

电脑 USB2.0 Mini B type

外置 LED 灯 USB2.0 A type

约为 DC5V,500mA

带状热剥除钳 Mini DIN 6pin

直流 12V,大 1A

无线通信 *8 Bluetooth 4.1 LE

数据存储

熔接模式 100 个熔接模式

加热模式 30 个加热模式

熔接结果 20,000 个熔接结果

熔接影像 100 个影像

三脚架螺丝孔 1/4-20UNC

其他特性

自动功能

拼接模式通过纤维类型分析

融合控制

防风盖自动打开和关闭

护套压板自动打开

加热器盖子自动打开和关闭

加热器夹具自动打开和关闭

培训功能 熔接机内置教学视频和 PDF 操作手册

护套压板 便于确定热缩套管的位置

电极棒 换的时候不需要工具
