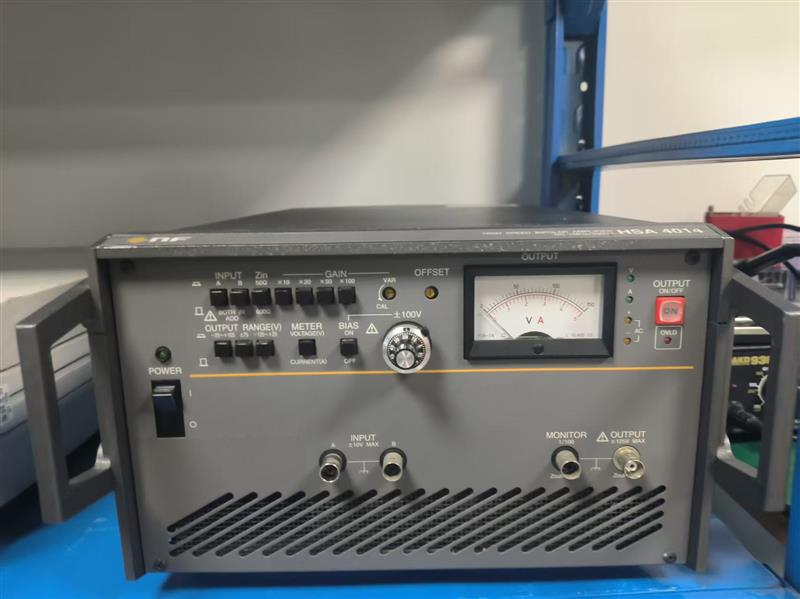

NF恩乃普HSA4014

HSA4011|HSA4012|HSA4051功率放大器特点
　　 ·高速、宽频带（直流～zui高10MHz）、高上升速率
　　 ·高电压输出（zui大300Vp-p）
　　 ·不管电压的极性如何，都可以供出和吸收电流（4象限）
　　　 * HSA系列的动作领域
　　 ·低输出阻抗
　　 ·良好的阶跃响应
　　 ·装备直流偏置、监视输出、量程移动功能等
　　 ·根据频带、输出电压、输出电流的不同，有6种型号可供选用
HSA4011|HSA4012|HSA4051功率放大器参数

HSA系列能够处理从直流到zui高10MHz的信号，是一种高速、宽频带、高电压输出的双极性方式的功率放大器。电压和电流可以正负极性自由地4象限输出，所以对于电容型负荷、电感性负荷也都能够稳定地动作。在本系列中，根据频带、输出电压、输出电流的不同，备有6种型号可供选用。


HSA4011

HSA4012

HSA4014

HSA4051

HSA4052

HSA4101

高速、宽频带,输出电压上升率高
频带为从直流到zui高10MHz，输出电压上升率为zui高5000V/μ s.
即使是上升沿陡峭的高速脉冲信号或复杂波形的信号，也能够忠实的将其放大。



用于压电变换器、压电动作执行机构等的压电元件的驱动的例子。
因为HSA系列的输出阻抗非常小，即使对于静电容量很大的大型压电元件也能获得良好的阶跃响应。

作为用于测量铁氧体或非晶形等高频磁性材料的B-H曲线的磁化装置的使用实例。
HSA系列具有平坦、宽阔的频率特性，并且对于电感性负荷有很高的稳定性，所以不会扰乱负荷的举动，从而获得再现性良好的数据。

用于开关电源等采用的电解电容器的抗脉动性测试的实例。
HSA系列不但具有直流偏置功能，而且对于大电容量负荷也能稳定地工作，动作领域对称，所以在充电和放电时的zui大电流强度不会产生差异。

用于FED、EL、LCD等显示屏驱动测试的实例。
不只是电容性负荷，而且要求高电压和高速上升沿。HSA系列具有宽阔的输出电压范围、以及zui高为5000V/μs的高上升速率，所以非常适用于这样的应用场合。

zui适于作为信号发生器的功率放大器。不但具有宽频带、高电压、低输出阻抗，而且对于电感性或电容性的负荷都能稳定地供给电力。
