- 企业类型：制造商
- 新旧程度：全新
- 原产地：北京
- 尺寸：参考说明书
- 重量：参考说明书

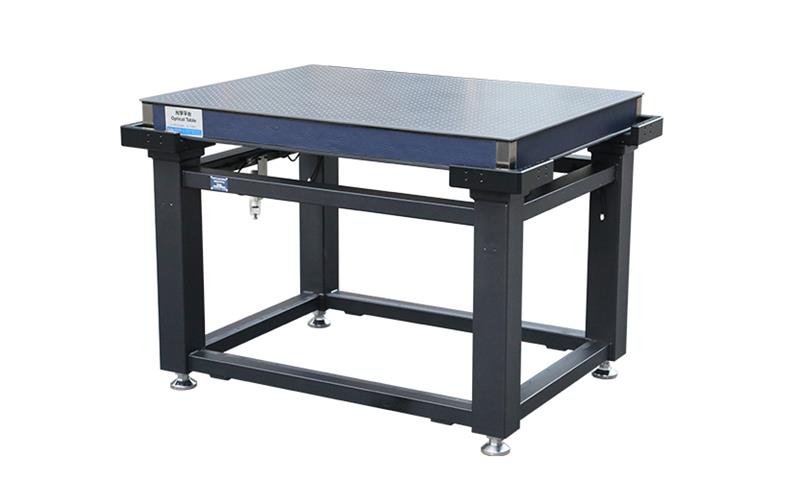

NAP系列气浮隔振光学平台
NAP系列是卓立汉光采用三线摆技术、层流阻尼技术所设计的高性能气浮隔振平台，竖直方向和水平方向隔振性能好、振动恢复时间短。
NAP系列气浮隔振光学平台特点：
? 引入对隔振有较好效果的三线摆系统。
? 采用层流阻尼元件，系统反应更灵敏。
? 自带四角防护板，具有台面气浮高度指示功能，调节更便捷。
? 标准台面上台板材料为SUS430（1Cr17 ） 高导磁不 锈钢，台面也可选择整体材料为SUS304弱磁不锈钢面包板， 台面也可选择整体材料为SUS316极弱磁不锈钢面包板。
应用领域：
? 用来放置对隔振要求很高的精密光学仪器，如高分辨显微镜、激光共聚焦显微镜，也常用于光通讯行业，搭建小型光路等。
NAP系列气浮隔振光学平台命名规则：
技术指标：
? 固有频率：垂直方向＜1.5~2.5Hz；水平方向＜1~1.5Hz
? 隔振效率：垂直方向：5Hz时：75~92%；10Hz时：90%~95%水平方向：5Hz时：88~94%；10Hz时：92%~98%
? 隔振方式：三线摆隔振系统? 阻尼方式：层流阻尼
? 工作台面：三层夹心式蜂窝结构（可选配蜂窝粘接式带隔离杯台面）
? 表面平面度：焊接式台面：0.02~0.05mm/600mm×600mm 粘接式台面：0.1mm/600mm×600mm
? 台面厚度：100mm
? 台面：上台板4~6mm厚不锈钢
? 底板：下底板4~6mm厚，表面喷黑塑处理
? 侧面包饰：焊接台面为蓝色皮革；粘接台面为黑色皮革；
? 安装孔：M6
? 孔距：25mm×25mm
? 安装孔距边：37.5mm
? 台面加支架总高度：800mm
? 总高度可调范围：-10~+15mm
? 支架负载：500kg
? 单个隔振腿负载：125kg
? 空气压力：0.6MPa? 建议工作空气压力：0.3~0.4MPa
? 水平重复精度：±0.5mm
细节说明：
其它配件：
选型表：（本系列-K型号为设计规格，技术指标以最终发布内容为准）
产品型号 | 整体规格(mm) | 台面厚度(mm) | 台面自重(Kg) | 支撑腿截面积(mm) | 支架负载能力(Kg) | 备注 |
NAP10-08 | 1000×800×800 | 100 | 96 | 100×100 | 500 | 4支撑 |
NAP12-08 | 1200×800×800 | 100 | 115 | 100×100 | 500 | 4支撑 |
NAP12-09 | 1200×900×800 | 100 | 130 | 100×100 | 500 | 4支撑 |
NAP12-10 | 1200×1000×800 | 100 | 144 | 100×100 | 500 | 4支撑 |
NAP12-12 | 1200×1200×800 | 100 | 173 | 100×100 | 500 | 4支撑 |
NAP15-09 | 1500×900×800 | 100 | 162 | 100×100 | 500 | 4支撑 |
NAP15-10 | 1500×1000×800 | 100 | 180 | 100×100 | 500 | 4支撑 |
NAP15-12 | 1500×1200×800 | 100 | 216 | 100×100 | 500 | 4支撑 |
NAP10-08-K | 1000×800×800 | 100 | 92 | 100×100 | 500 | 4支撑 |
NAP12-08-K | 1200×800×800 | 100 | 111 | 100×100 | 500 | 4支撑 |
NAP12-09-K | 1200×900×800 | 100 | 124 | 100×100 | 500 | 4支撑 |
NAP12-10-K | 1200×1000×800 | 100 | 138 | 100×100 | 500 | 4支撑 |
NAP12-12-K | 1200×1200×800 | 100 | 166 | 100×100 | 500 | 4支撑 |
NAP15-09-K | 1500×900×800 | 100 | 155 | 100×100 | 500 | 4支撑 |
NAP15-10-K | 1500×1000×800 | 100 | 173 | 100×100 | 500 | 4支撑 |
NAP15-12-K | 1500×1200×800 | 100 | 207 | 100×100 | 500 | 4支撑 |
尺寸图：
