- 企业类型：制造商
- 新旧程度：全新
- 原产地：北京
- 尺寸：参考说明书
- 重量：参考说明书

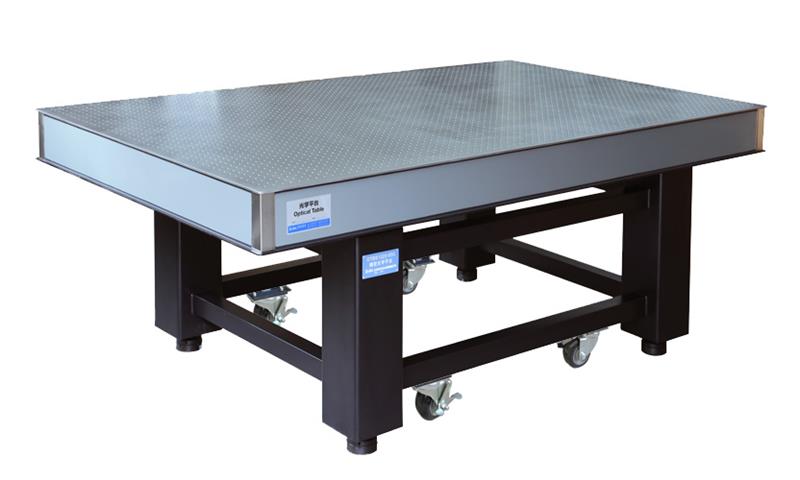

SRB系列薄型阻尼隔振光学平台
SRB系列结构上采用：阻尼隔振垫、整体焊接支架、薄型不锈钢台面，整体高度800mm，分为台面和支架两部分。台面整体为三层夹心式蜂窝结构，上台面可选用高导磁不锈钢台面或弱导磁不锈钢台面，具有很好的耐腐蚀性能。
命名规则
特点：
? 标准台面上台板材料为SUS430（1Cr17 ） 高导磁不 锈钢，台面也可选择整体材料为SUS304弱磁不锈钢面包板， 台面也可选择整体材料为SUS316极弱磁不锈钢面包板。? 采用阻尼隔振垫，固有频率通常小于9~30Hz。? 表面经过亚光处理，可有效减少杂散光。? 整体焊接支架，刚性高，稳定性好。? 侧面为灰色铝塑板，美观、实用，四角用不锈钢板包角。? 高性价比的阻尼隔振光学平台。
应用领域：
? 对隔振性能要求不高的生产与实验，如机械运动实验、教学类光电实验、工件装配等。
技术指标：
? 固有频率：＜9~30Hz，同负载和实际使用情况相关? 平面度：0.1mm/600mm×600mm? 台面：上台板4~6mm厚不锈钢? 底板：下底板4~6mm厚，表面喷黑塑处理? 台面厚度：50/100/150/200mm，详见选型表? 台面加支架总高度800mm，总高度可调范围：-10~+15mm? 孔距：25mm×25mm? 最边缘孔距边：37.5mm? 孔径：M6? 重量：50mm厚台面约：110Kg/m2100mm厚台面约：120Kg/m2150mm厚台面约：130Kg/m2200mm厚台面约：140Kg/m2
细节说明：
其他配件：
选型表
产品型号 | 整体规格（mm） | 台面厚度 （mm） | 台面自重 （Kg） | 支撑腿截面积（mm） | 支架负载能力（Kg） | 备注 |
SRB06-06（-K） | 600×600×800 | 50 | 40 | 80×80 | 500 | 4支撑 |
SRB09-06（-K） | 900×600×800 | 50 | 59 | 80×80 | 500 | 4支撑 |
SRB10-08（-K） | 1000×800×800 | 50 | 88 | 80×80 | 500 | 4支撑 |
SRB12-06（-K） | 1200×600×800 | 50 | 79 | 80×80 | 500 | 4支撑 |
SRB12-08（-K） | 1200×800×800 | 50 | 106 | 80×80 | 500 | 4支撑 |
SRB12-09（-K） | 1200×900×800 | 50 | 119 | 80×80 | 500 | 4支撑 |
SRB12-12（-K） | 1200×1200×800 | 50 | 158 | 80×80 | 500 | 4支撑 |
SRB15-09（-K） | 1500×900×800 | 100 | 162 | 120×120 | 800 | 4支撑 |
SRB15-10（-K） | 1500×1000×800 | 100 | 180 | 120×120 | 800 | 4支撑 |
SRB15-12（-K） | 1500×1200×800 | 100 | 216 | 120×120 | 800 | 4支撑 |
SRB15-15（-K） | 1500×1500×800 | 100 | 270 | 120×120 | 800 | 4支撑 |
SRB18-09（-K） | 1800×900×800 | 100 | 194 | 120×120 | 800 | 4支撑 |
SRB18-10（-K） | 1800×1000×800 | 100 | 216 | 120×120 | 800 | 4支撑 |
SRB18-12（-K） | 1800×1200×800 | 100 | 259 | 120×120 | 800 | 4支撑 |
SRB18-15（-K） | 1800×1500×800 | 100 | 324 | 120×120 | 800 | 4支撑 |
SRB20-10（-K） | 2000×1000×800 | 150 | 260 | 160×160 | 1000 | 4支撑 |
SRB20-12（-K） | 2000×1200×800 | 150 | 312 | 160×160 | 1000 | 4支撑 |
SRB20-15（-K） | 2000×1500×800 | 150 | 390 | 160×160 | 1000 | 4支撑 |
SRB24-12（-K） | 2400×1200×800 | 150 | 374 | 160×160 | 1000 | 4支撑 |
SRB24-15（-K） | 2400×1500×800 | 150 | 468 | 160×160 | 1000 | 4支撑 |
SRB24-18 | 2400×1800×800 | 150 | 562 | 160×160 | 1000 | 4支撑 |
SRB30-12（-K） | 3000×1200×800 | 200 | 504 | 160×160 | 1500 | 6支撑 |
SRB30-15（-K） | 3000×1500×800 | 200 | 630 | 160×160 | 1500 | 6支撑 |
SRB35-12 | 3500×1200×800 | 200 | 588 | 160×160 | 1500 | 6支撑 |
SRB35-15 | 3500×1500×800 | 200 | 735 | 160×160 | 1500 | 6支撑 |
尺寸图
