普锐马 EFT61004 是一款专为电磁兼容（EMC）测试设计的电快速瞬变脉冲群（EFT）发生器，主要用于评估电气和电子设备对高频瞬态干扰的抗扰度能力。以下是其核心技术、应用场景及行业适配性的详细解析：
一、电快速瞬变脉冲群核心技术与标准合规性
1. 功能与原理

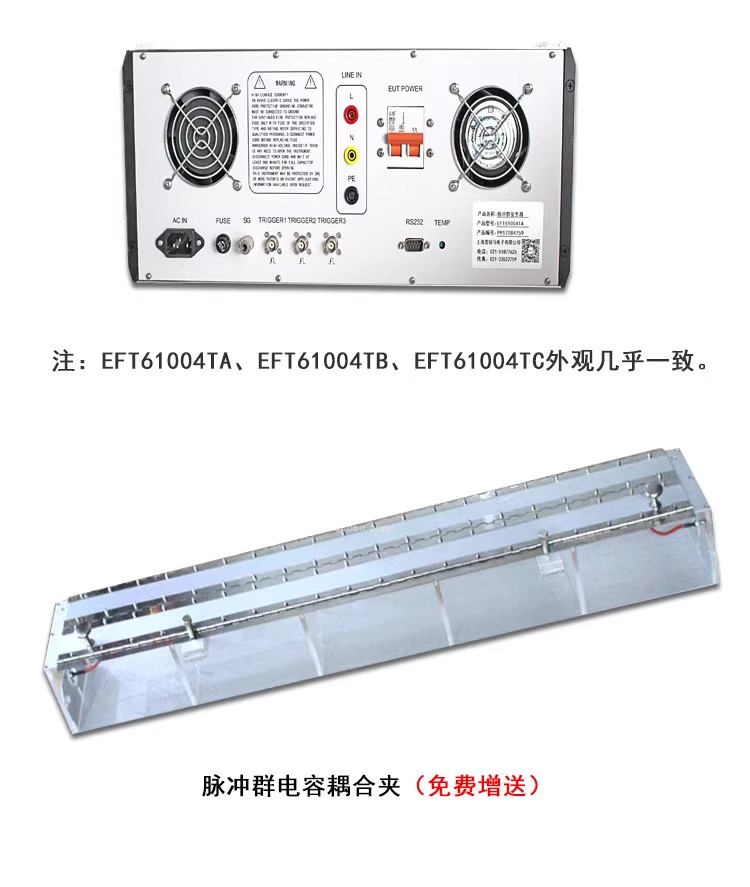

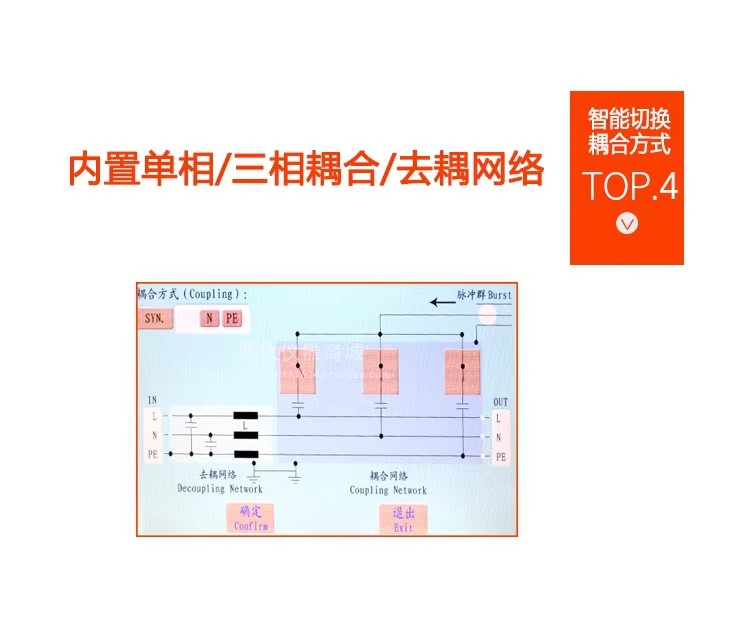

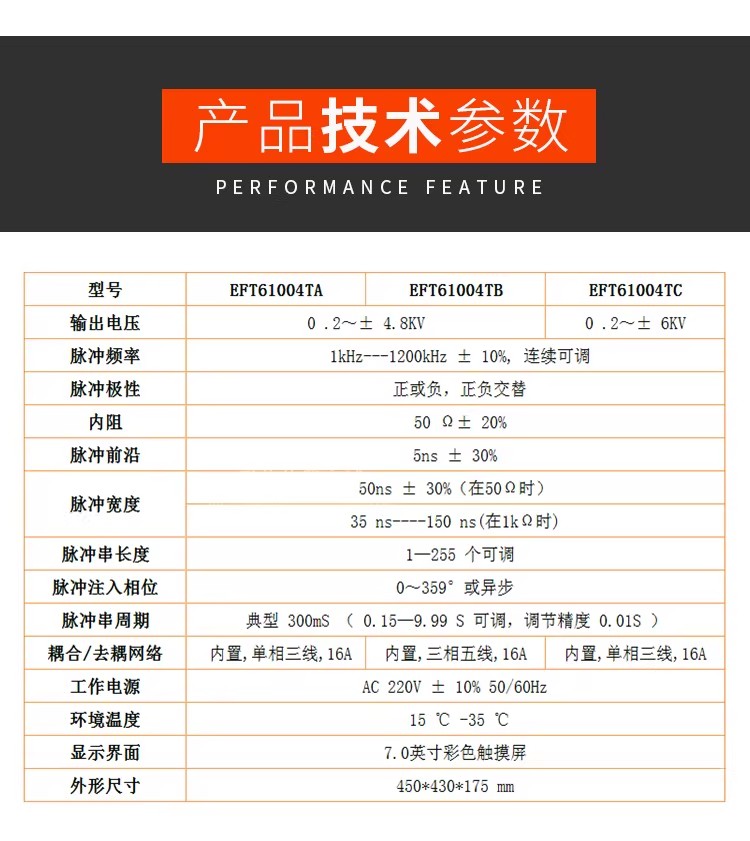

EFT61004TA 通过模拟开关操作（如继电器触点弹跳、感性负载切换）产生高频脉冲群，验证设备在脉冲干扰下的稳定性。其核心原理是通过储能电容充电后经放电网络（50Ω 内阻）释放，形成上升时间极短（5ns±30%）、重复频率高达 1200kHz 的脉冲序列。设备支持接触耦合（通过电源线直接注入）和容性耦合（通过耦合夹施加于信号线）两种干扰注入方式，覆盖电源端口、信号端口及接地端口的测试需求。
3. 标准合规性
基础标准：完全符合 IEC 61000-4-4:2012 和 GB/T 17626.4-2018，覆盖工业、消费电子等通用场景的测试要求。
行业扩展：
汽车电子：兼容 ISO 10605（GB/T 19951）对车载设备的严苛测试需求，如 ±25kV 脉冲注入。
医疗设备：支持 YY 0505 标准，适用于医用电气设备的抗扰度验证，例如生命支持系统的电源线干扰测试。
二、电快速瞬变脉冲群产品特点与创新设计
1. 智能操作与精准控制

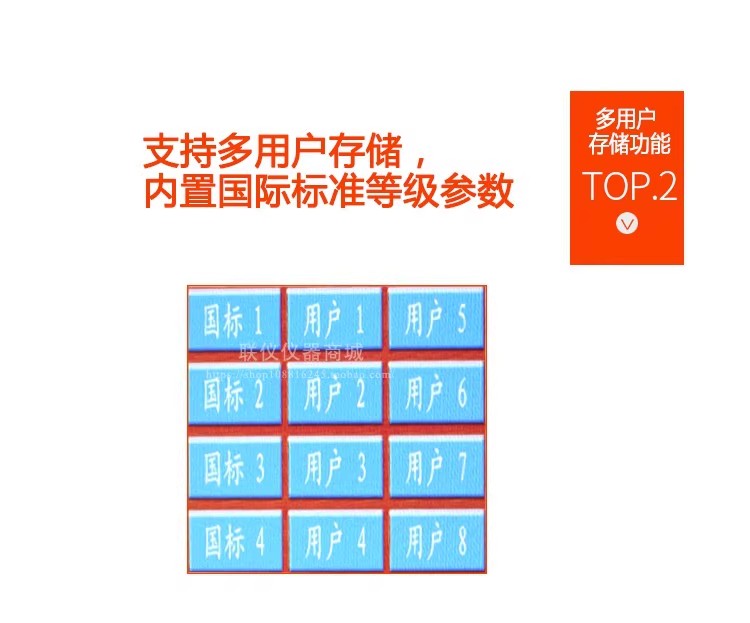

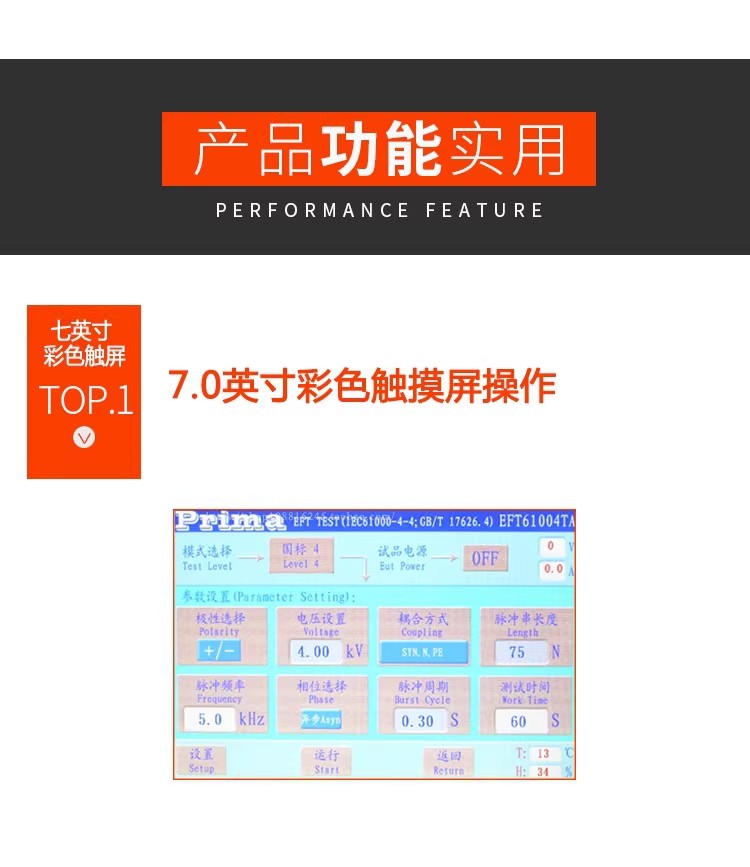

7 英寸彩色触摸屏：中英文界面切换，内置国际标准等级参数（如 Level 3 对应 2kV），支持一键编程模式快速调用测试方案。
环境监测：集成温湿度传感器，实时记录测试环境数据，确保结果可追溯。
相位同步技术：可与电网周期同步注入脉冲，模拟实际应用中干扰与设备工作信号的相位关系，提升测试真实性。
2. 高可靠性与扩展性
进口程控电源：采用高稳定性高压模块，输出电压波动≤5%，支持连续 1000 次以上放电无衰减。
模块化设计：支持快速更换阻容套件，适配不同标准（如汽车电子需 200pF+50Ω 组合），并可升级为三相五线耦合网络。

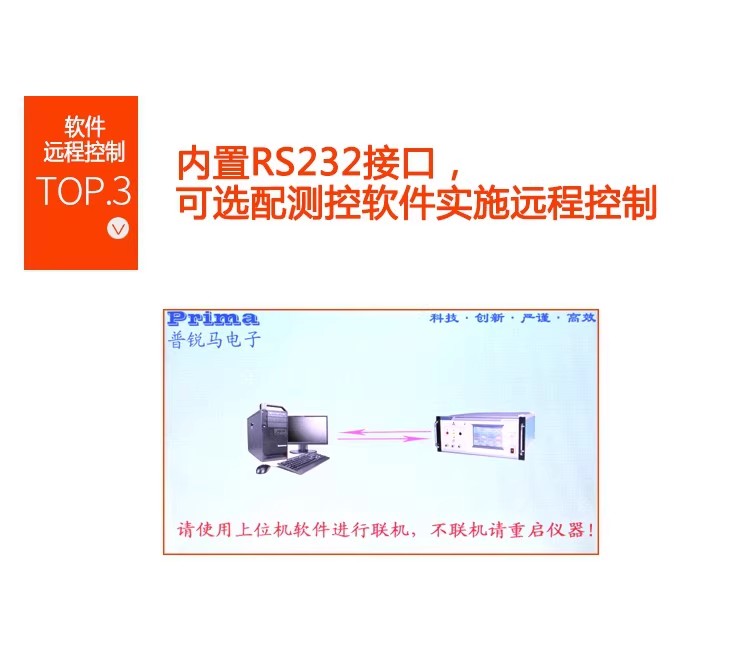

远程测控：通过配套软件实现远程参数配置、波形实时监控及报告生成，降低实验室维护成本。
3. 校准与维护
校准要求：需使用 50Ω 和 1000Ω 负载进行波形验证，重点测量脉冲前沿、宽度及重复频率，建议校准周期 1~2 年。
故障诊断：内置自检测试功能，可识别高压模块、放电回路等关键部件异常，并通过蜂鸣器和屏幕提示报警。
三、电快速瞬变脉冲群应用场景与行业实践
1. 工业自动化设备
测试对象：PLC 控制器、变频器、工业机器人等。
典型配置：输出电压 ±2.5kV，脉冲频率 100kHz，连续放电 1000 次，验证设备在电机启停等高频干扰下的稳定性。
扩展需求：需在 - 20℃~60℃环境下重复测试，模拟极端工业环境中的抗扰性能。
2. 汽车电子系统
测试对象：ECU（电子控制单元）、车载信息娱乐系统、ADAS 传感器。
测试流程：
电源端口：±25kV 脉冲注入，脉冲串长度 255 个，周期 300ms，模拟车辆启动时的瞬态干扰。
信号端口：通过容性耦合夹施加 ±1kV 脉冲，频率 5kHz，验证 CAN 总线通信的抗干扰能力。
3. 消费电子与通信设备
测试对象：手机、路由器、智能家居控制器。
测试重点：
接触放电：±4kV，每个 USB 接口放电 10 次，验证数据传输稳定性。
信号完整性：通过耦合夹对 HDMI 线缆注入 100kHz 脉冲，监测图像是否出现卡顿或花屏。
4. 医疗设备
测试对象：监护仪、输液泵、手术机器人。
特殊要求：需符合 YY 0505 标准，在患者接触部件（如电极接口）施加 ±2kV 脉冲，确保设备在临床环境中的安全性。
