- 测量温度：-10℃—+40℃
- 尺寸：430×300×133mm
- 装箱数：一个
- 产品名称：赫尔槽试验仪
- 数量：1

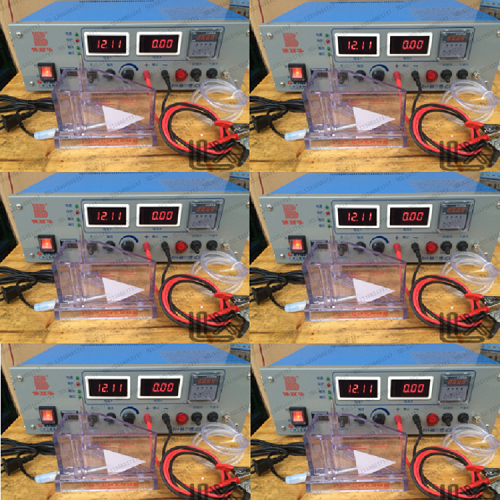

电镀用 赫尔槽试验仪 型号:DFHB-139343 库号：D139343
一、本系列产品概括
电镀用BH－赫尔槽试验仪是电镀整流器的第四代产品，与早期的硅整流或可控硅整流器相比， BH－赫尔槽试验仪使用效率高，稳压、稳流及瞬态响应指标，输出平滑电流波形，所以赫尔槽试验仪具有省电、省时，电镀工艺质量稳定且容易控制的特点。
BH－系列赫尔槽试验仪可应用于镀金，银、铬、铜、锌、镍等金属。对形状复杂的镀件和体积小的镀件，工艺效果。
BH－-20A/12V S面板配置如下图所示：
1、各功能指示灯, 2、数显电压表，3、数显电流表，4、轻触式时间控制器，，5、气泵出口，6、输出调节旋钮，7、时间控制器开关，8、复位开关，9、输出负极接线，10、输出正极接线柱，11、输出电压/电流调节旋钮，12、稳压/稳流状态转换开关，13、插座电源开关，14、插座，15、整机电源开关。
后板示意图：
1、保险丝盒，2、接地端子，3、输出电源线
二、性能与参数
工作原理
原理概述：
电源主要由整流滤波电路，全桥变换电路，ＰＷＭ控制电路，稳压、限压电路，稳流、限流电路，保护电路，以及辅助电源电路等组成。
三相电网（或单相）电压经电源开关后，进行整流滤波，得到的５２０ＶＤＣ(单相为３００ＶＤＣ)的平滑直流电压供给逆变电路。三相电压取一路380VAC（或单相２２０ＶＡＣ）经变压器降压整流后，再通过三端稳压器稳压得到±１２Ｖ电压供给各部分控制电路。
逆变电路主要由大功率ＩＧＢＴ模块（或场效应ＭＯＳＦＥＴ模块）组成全桥变换电路。当ＰＷＭ输出控制信号通过隔离驱动器分别驱动功率模块，两组对角管分别交替导通，在高频变压器初级产生高频脉冲电压，次级电压由高频变压器变压后整流向负载提供能量。
输出端分别接有稳压、限流和稳流、限压等的反馈环路，当面板开关置于稳压状态时，稳压和限流电路起作用，当输出电压升高或下降时，取样电压通过稳压电路内部电压比较器跟基准电压比较，其信号电压加到ＰＷＭ控制电路，使ＰＷＭ输出脉宽作相应变化，从而稳定输出电压，如负载电流过高时，限流电路工作，使输出电流限制在限流设定值内。
同样，在稳流状态下，稳流电路作用，使输出电流稳定在设定值内，而当过压时，限压电路使输出电压钳压在限压值。当有异常情况(如输入过压或欠压,过流或过热等)产生保护信号加到保护控制电路时，保护电路输出一个电压加到ＰＷＭ电路，使ＰＷＭ电路停止输出，从而达到保护目的。
