- 检测气体：酒精
- 检测浓度：0-1000ppm(酒精)
- 回路电压：≤5VDC
- 加热电压：5V±0.1VACorDC
- 负载电阻：可调
- 加热电阻：80Ω±10Ω（室温）
- 加热功耗：≤320mW
- 灵敏度：Rs(inair)/Rs(40ppm酒精)≥5

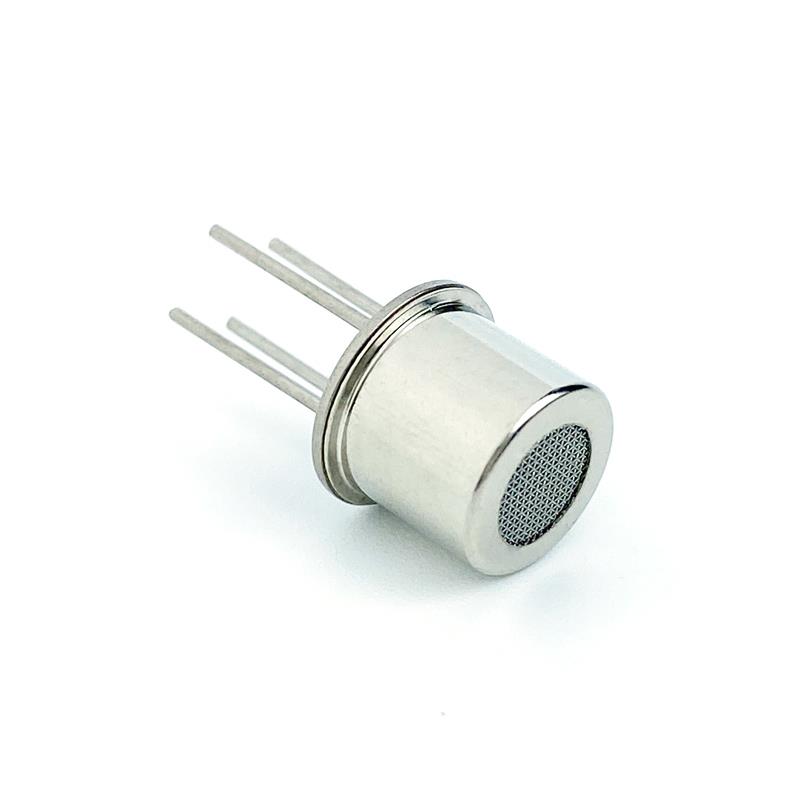

平面半导体酒精传感器K9产品概述
K9 型气体传感器是酒精传感器。采用多层厚膜制造工艺，在微型 Al2O3陶瓷基片上的 两面分别形成加热器和金属氧化物半导体气敏层，用电极引线引出，经 TO-5 金属外壳封装 而成。当环境空气中有被检测气体存在时传感器电导率发生变化，该气体的浓度越高，传感 器的电导率就越高。采用简单的电路即可将这种电导率的变化转换为与气体浓度对应的输出 信号。
平面半导体酒精传感器K9特点
? 低功耗
? 寿命长
? 成本低
? 体积小
? 对低浓度污染气体灵敏度高
? 应用电路简单
平面半导体酒精传感器K9主要应用
? 酒精测试仪及模组
? 酒精检测仪

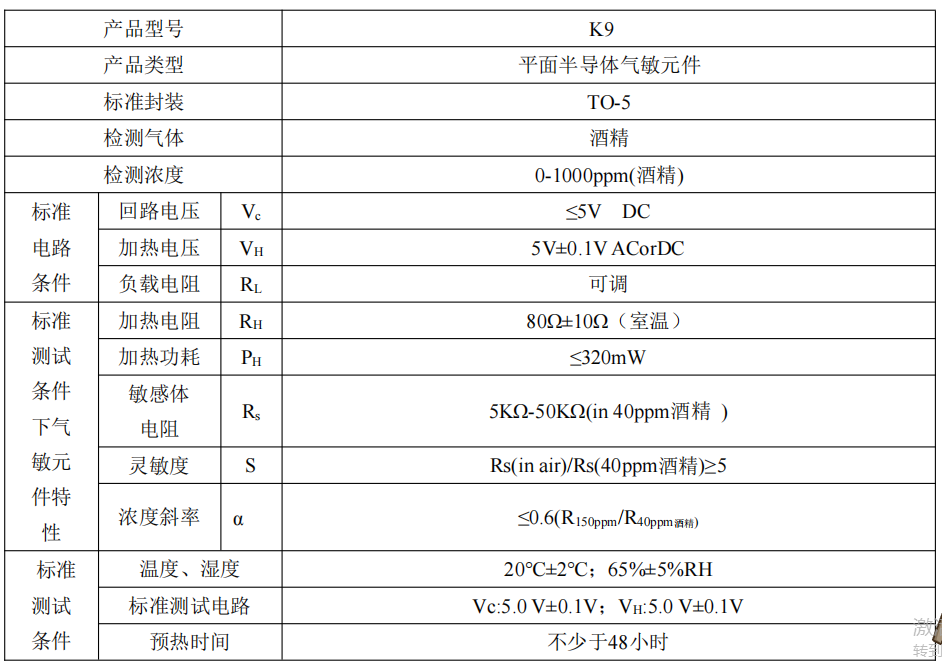

平面半导体酒精传感器K9规格参数
管脚定义
平面型器件结构如图 所示。在陶瓷片上稳固加热丝，两端 连接金电极引线，并在两电极之间涂覆半导体敏感材料。加热 材料可以将整个陶瓷片加热至 200-400℃,使传感器达到所需 的工作温度。管芯外侧的对电极则能实时地测量材料的电特性 变化情况。传感器的焊接引线对应图如图 所示，引线座上有一 突出记号点，紧邻该标志的 1、2 引线脚为加热丝引脚，3、4 引脚为传感器信号引脚。

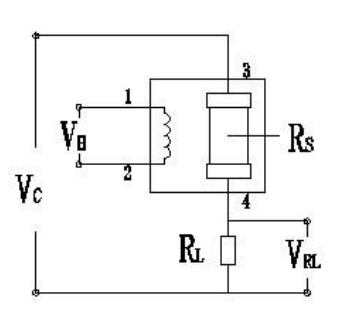

基本电路
传感器 1、2 管脚连接加热电路，3、4 管脚连接 测量电路；在满足传感器电性能要求的 前提下， 加热和测量可共用同一个电源电路。 注：请注意 传感器上的突出标志，紧邻该标志的两只管脚为 加热电极。

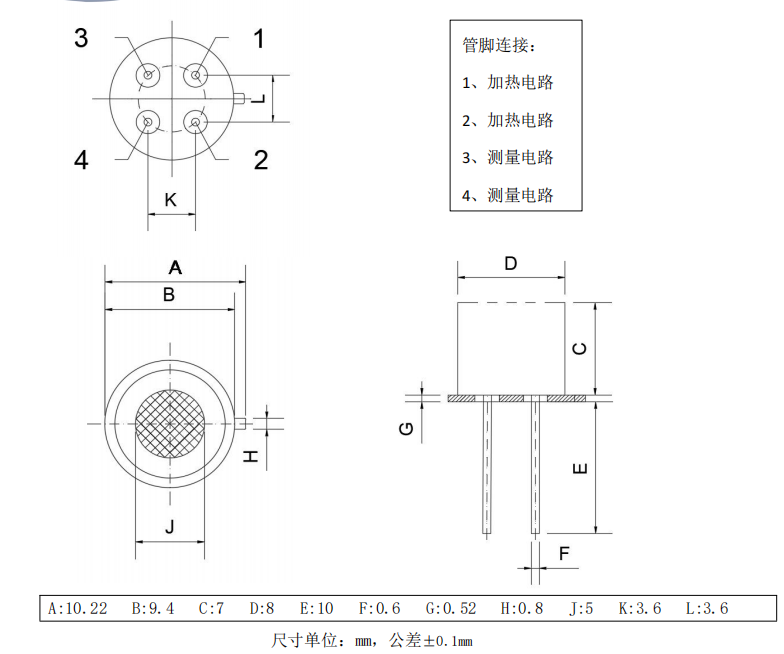

外形结构
注意事项
1 必须避免的情况
1.1 暴露于有机硅蒸气中 如果传感器的表面吸附了有机硅蒸气，传感器的敏感材料会被包裹住，抑制传感器的敏 感性，并且不可恢复。传感器要避免暴露其在硅粘接剂、发胶、硅橡胶、腻子或其它含硅塑 料添加剂可能存在的地方。
1.2 高腐蚀性的环境 传感器暴露在高浓度的腐蚀性气体（如 H2S，SOX，Cl2，HCl 等）中，不仅会引起加热 材料及传感器引线的腐蚀或破坏，并会引起敏感材料性能发生不可逆的改变。
1.3 碱、碱金属盐、卤素的污染 传感器被碱金属尤其是盐水喷雾污染后，及暴露在卤素如氟中也会引起性能劣变。
1.4 接触到水 溅上水或浸到水中会造成敏感特性下降。
1.5 结冰 水在敏感元件表面结冰会导致敏感材料碎裂而丧失敏感特性。
1.6 施加电压过高 如果给敏感元件或加热器施加的电压高于规定值，即使传感器没有受到物理损坏或破 坏，也会造成引线和/或加热器损坏，并引起传感器敏感特性下降。
