- 检测气体：CO
- 回路电压：5.0±0.2VDC
- 加热电压：5.0±0.2VDC/AC
- 负载电阻：可调
- 加热电阻：90Ω±10Ω（室温）
- 加热功耗：230mW灵敏度变化0.4V-0.7V
- 工作湿度：65±5％RH
- 工作温度：20±2℃
- 预热时间：不少于 24 小时
- 响应时间 (T90)：≦30s
- 量程：100-1000PPM（一氧化碳）
平面半导体毒性 CO气体传感器K2产品概括
K2 型一氧化碳检测用平面半导体气敏元件采用先进的平面厚膜生产 工艺，由加热器以及微型 Al2O3陶瓷基片上形成的金属氧化物半导体材料构 成，用电极引线引出，封装在金属管座、管帽内。采用高低温循环检测方式检 测一氧化碳（1.5V），高温（5.0V）时清洗低温时吸附的杂质气体。传感器 的电导率随空气中一氧化碳气体浓度增加而增大，使用简单的电路即可将电 导率的变化转换为与该气体浓度相对应的输出信号。
平面半导体毒性 CO气体传感器K2特点
? 低功耗
? 寿命长
? 成本低
? 体积小
? 应用电路简单
平面半导体毒性 CO气体传感器K2主要应用
? 家用一氧化碳泄漏检测
? 工业一氧化碳报警器
? 便携式一氧化碳检测
平面半导体毒性 CO气体传感器K2规格参数
管脚定义
平面型器件结构如图 所示。在陶瓷片上稳固加热丝，两端 连接金电极引线，并在两电极之间涂覆半导体敏感材料。加热 材料可以将整个陶瓷片加热至 200-400℃,使传感器达到所需 的工作温度。管芯外侧的对电极则能实时地测量材料的电特性 变化情况。传感器的焊接引线对应图如图 所示，引线座上有一 突出记号点，紧邻该标志的 1、2 引线脚为加热丝引脚，3、4 引脚为传感器信号引脚。

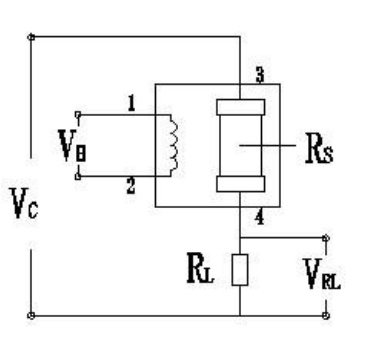

基本电路
传感器 1、2 管脚连接加热电路，3、4 管 脚连接测量电路；在满足传感器电性能要求的 前提下，加热和测量可共用同一个电源电路。 注：请注意传感器上的突出标志，紧邻该标志的 两只管脚为加热电极。
结构尺寸
注意事项
1 必须避免的情况
1.1 暴露于有机硅蒸气中 如果传感器的表面吸附了有机硅蒸气，传感器的敏感材料会被包裹住，抑制传感器的敏 感性，并且不可恢复。传感器要避免暴露其在硅粘接剂、发胶、硅橡胶、腻子或其它含硅塑 料添加剂可能存在 的地方。
1.2 高腐蚀性的环境 传感器暴露在高浓度的腐蚀性气体（如 H2S，SOX，Cl2，HCl 等）中，不仅会引起加热材 料及传感器引线的腐蚀或破坏，并会引起敏感材料性能发生不可逆的改变。
1.3 碱、碱金属盐、卤素的污染 传感器被碱金属尤其是盐水喷雾污染后，及暴露在卤素如氟中也会引起性能劣变。
1.4 接触到水 溅上水或浸到水中会造成敏感特性下降。
1.5 结冰 水在敏感元件表面结冰会导致敏感材料碎裂而丧失敏感特性。
1.6 施加电压过高 如果给敏感元件或加热器施加的电压高于规定值，即使传感器没有受到物理损坏或破 坏，也会造成引线和/或加热器损坏，并引起传感器敏感特性下降。
