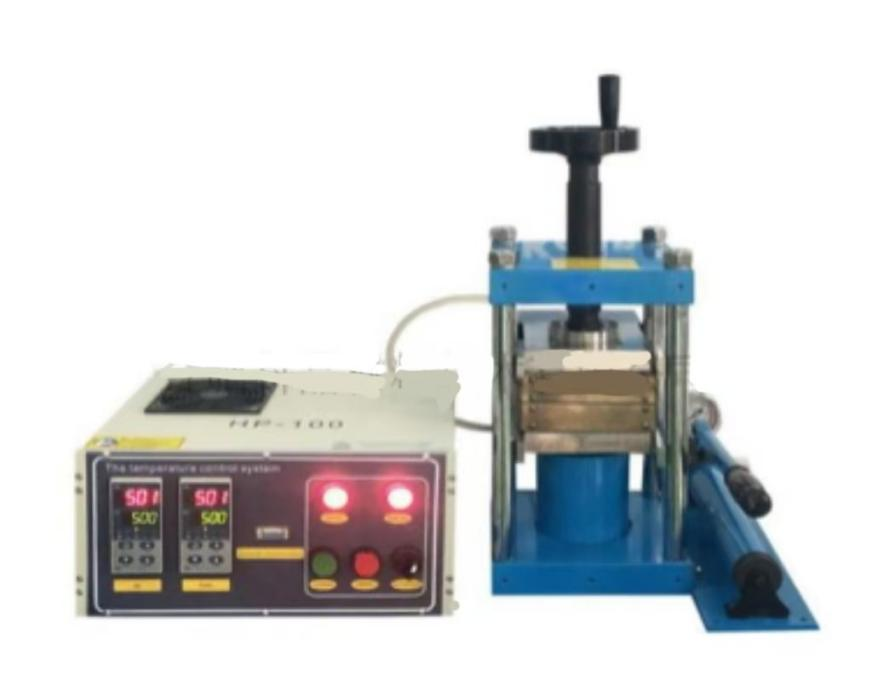

JKZC-RY24T 型750℃&24T小型平板热压机
(135x135 mm,上下板独立控温)
型号:
JKZC-RY24 (750°C)
产品概述:
JKZC-RY24是一款平板式热压机，针对于晶片的焊接或薄膜转移，其可处理样品尺寸为:135mmx135mmx55mm,仪器工作温度为750℃，可对样品施加的压力为24T。适用于精密陶瓷、新材料、新能源、超导、建材等领域试样制备及材料成型。为红外分光光度计、X荧光分析、钙铁分析仪等设备制备粉未压片，也可以用于其他压力实验和加压工作，用途广泛。
技术参数：
设备名称与型号 | 750℃&24T平板热压机(135x135 mm,上下板独立控温)HP-100(750℃) | ||||||||||||||||||||||||
热压机构成 | 上下平板热压系统 压力控制系统 水冷系统 | ||||||||||||||||||||||||

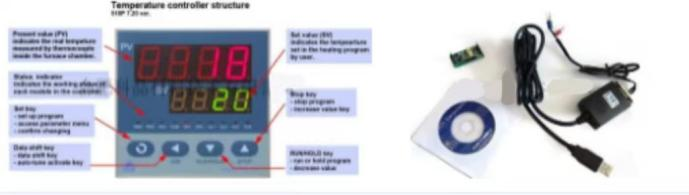

上下平板热压系统 | 可放入样品的尺寸:长*宽*高=135*135*55mm 上下平板热压系统 上下加热平台在冷态下的平面度为0.02mm(在100*100mm范围内) 两块135mm*135mm加热平台，采用耐热不锈钢制成，可承受温度为750℃(<30min)加热管安装在加热平台的内部，以达到快速加热的效果两个精密的温控系统可设50段升降温程序，控温精度为土10℃，750度恒温时的温度波动土3℃，分别独立控制两个加热平台温控系统采用PID方式进行温度调节，并带有过热和断偶保护。工作温度为750℃(<30min)连续工作温度为700℃ 推荐升温速率:≤5℃/min 可选购软件和PC接口安装在控温仪表上，可将温度程序和温度曲线导入到电脑中
| ||||||||||||||||||||||||
压力控制 系统 | 手动油压机, 油缸直径:中79mm 油缸行程:<55mm 工作压力和压强:24T同时样品实际承受压强值≤100Mpa手动加压，标配机械压力表显示压力，可选配数显压力表显示压力
压力表显示值、压机实际输出压力和样品实际承受压强对照表如下
对照表中压力表显示值和压机实际输出压力是实测数据，如果需要其它压力值，可以参考本公司推算的公式: 压机实际输出压力(T)=压力表显示值(a)*系数 0.55 样品承受压强请根据不同样品尺寸，根据压强=压力/面积公式进行计算得到 在不超过机器工作压力24T的前提下，样品实际承受压强值必须≤100pa，否则容易损坏机器的上下压板 | ||||||||||||||||||||||||
水冷部分 | 两个冷却板分别设置在上下加热板上，外部为中12mm水管连接件，该设计可实现对热压平板的快速冷却 可选购本公司循环水冷机KJ-5300进行水循环冷却 工作电流:0.6-8.4A 制冷量:8188Btu/h 水箱容量:10L 流量:15L/min
| ||||||||||||||||||||||||
外形尺寸 | 温控系统外形尺寸:360(长)X300(宽)x175(高)mm 压力机外形尺寸:325(长)x480(宽)x585(高)mm 压机丝杆升到尺寸:325(长)X480(宽)x645(高)mm
| ||||||||||||||||||||||||
总机电源 | AC 220V50 /60HZ | ||||||||||||||||||||||||
功率 | 3.7KW | ||||||||||||||||||||||||
重量 | 75KG | ||||||||||||||||||||||||
质保 | 一年保修，终身技术支持 |
