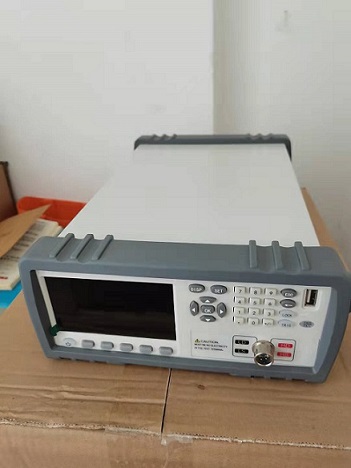

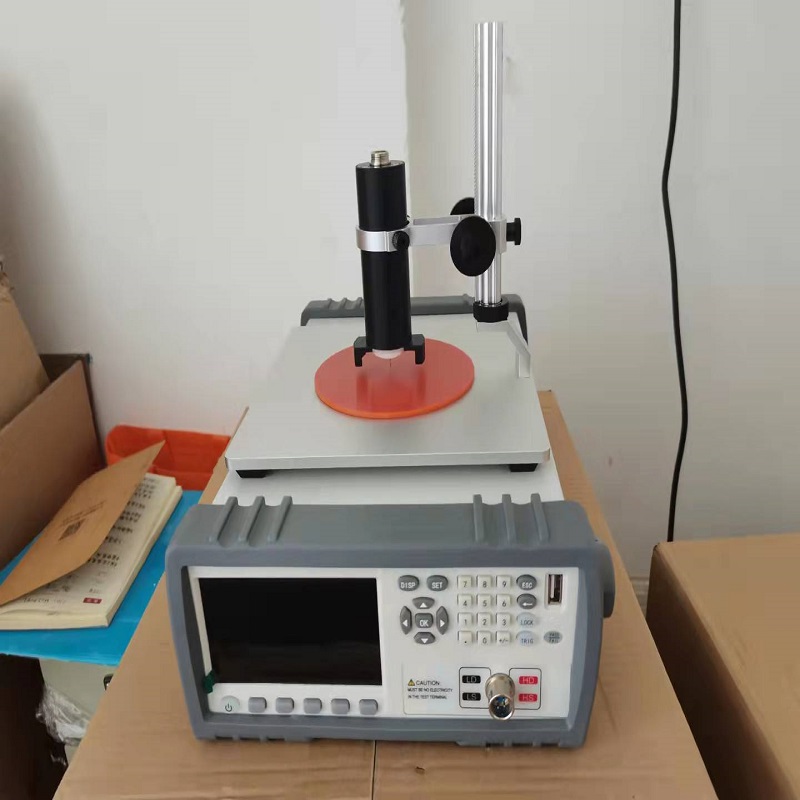

四探针电阻率测试仪BEST-300C

四探针电阻率测试仪测量特殊形状或尺寸的样品（如扁钢接地体），需搭配专用取样器（如半导电橡塑电阻仪取样

品牌资质与售后服务，避免后续使用问题。

探针与试样压力分为小于0.3 N及0.3 N~0.8N两种。电流输出：直流电流0～1000mA连续可调，由交流电源电。误差：±0.2%读数±2字

干扰因素探什材料和形状及其和硅片表面接触是否满足点电流源注人条件会影响测试精度。

测量误差±5%

250 μm 的半球形或半径为 50 μm~125 μm 的平的圆截面。

主机外形尺寸：330mm*340mm*120mm

测量精度±（0.1%读数）

分辨率：  最小1μΩ

行业标准：需确认仪器是否符合 YS/T 587.6-2006、GB/T 24521-2018 等标准，满足相关炭素材料测试要求。材料类型：适用于石墨、碳素粉末、锂电池材料、粉末冶金等导电或半导体粉末的测试。自动化与功能性 电流输出：直流电流0～1000mA连续可调，由交流电源电。提完整的技术支持和售后服务，保障仪器的长期稳定使用。操作与维护便利性人机交互设计，而常规检测可适当放宽精度要求。测试电流适配性半导电材料对测试电流敏感，需根据材料提升测量准确性，尤其适用于微电阻或高阻值测量场景。相较传统两线法或兆欧表，四线法更器类型与便携性1.手持式 vs 台式手持式：适合现场快速检测，便携性强，但可能牺牲部分精

电阻：1×10^-5～2×10⁵Ωcm) 之间。需确保测试仪的测量范围覆盖实际应用需求。例如，若需测量中高光照、高频、需动、强电磁场及温醒度等测试环境会影响测试结果，若需同时测量土壤电阻率或泄漏电流，可考虑多功能测试仪，但需确认其是否兼容半导电材料及导出功能的仪器更便于后续分析。例如，3位数字显示屏和自动过载提示能提升操作效率。

与维护选择具备坚固外壳、防尘防水（如IP54等级）的仪器，适应户外或复杂工业环境。同时本标准适用于测量直径大于15.9mm的由外延、扩散、离子注人到硅片表面上或表面下形成的薄层的平均薄层电阻。硅片基体导电类型与被测薄层相反。适用于测量厚度不小于0.2 μm的薄层，方块电阻的测量范围为10A~5000n.该方法也可适用于更高或更低照值方块电阻的测量，但其测量度尚未评估。

参考回路电阻测试仪的选型思路（如连续可调电流设计）。

考虑厂商技术支持能力，注意事项误差来源：粉末压实度、模具清洁度、环境温湿度均可能影响结果，需规范操作流程。校准维护定期使用标准电阻校准（如 1-5 个标准电阻选配），确保长期稳定性。

概述：用于双极板材料本体电阻率和双极板与炭纸之间的接触电阻的测量和分析.

通过PC软件操作界面运行，四探针低阻测量和接触电阻分析，自动生成报表，自动获得压力变化下电阻，电阻率和电导率的变化图谱，样品厚度测量，自动运算.统计分析.

参照标准：GB/T 20042.6-2011质子交换膜燃料电池 第6部分：双极板特性测试方法中四探针低阻测量和接触电阻测试方法及要求；

参数资料

方块电阻范围：10-6～2×102Ω/□

电阻率范围：10-7～2×103Ω-cm

测试电流范围：0.1μA ，1μA，10μA，100μA，1mA，10mA，100 mA

电流精度：±0.1%读数

电阻精度：≤0.3%

软件界面：电阻、电阻率、方阻、温度、单位换算、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、电阻率、压强等.

测试方式: 四探针测量（体电阻率）和四端法（接触电阻测量）

压力范围：0-1000kg（0-4MPa）.

样品形状为正方形（镀金电极为5cm×5cm)，面积为25cm2（其他规格定制）

工作电源: 输入: AC 220V±10% ,50Hz 功 耗：<30W

加压方式：自动

样品高度量程和精度：高度测量范围：0.001-10.001mm，测量分辨率0.001mm

温湿度范围：常温-50度；湿度：20%-98%

恒压时间：0-99.9S

标配标准件：a.标准校准电阻1个；b.标准高度校准件1个

工作电源：220±10% 50HZ/60HZ

关于BEST-300C半导电电阻率测试仪

该设备广泛应用于新能源汽车、半导体、电子材料等行业，适用于石墨烯、碳纳米管、锂电材料等半导电材料的电阻率测试，是研发与质量控制的关键工具。

关于北广精仪仪器设备有限公司  北广精仪是国内的精密检测仪器制造商，专注于材料电学、光学及力学性能测试技术的研发，为新能源、汽车、航空航天等领域提检测设备与解决方案。

关于比亚迪汽车有限公司

比亚迪是新能源汽车业务涵盖电动汽车、电池、储能及电子代工，以技术创新推动绿色出行发展。

此次合作不仅彰显了北广精仪在材料检测领域的技术实力，也为新能源汽车产业链的高质量发展提了重要支持。双方将携手探索更智能、更的检测技术，共同推动行业进步。

半导电材料电阻率测试仪如何选择

半导电材料电阻测试仪时需综合考虑测量需求、仪器性能及使用环境等因素。以下是关键选择要点：明确测量需求测量范围与精度半导电材料（如橡塑护套、电缆接管）的电阻值通常介于 (10^^-4 Ωcm) 至 (10^⁸ Ωcm) 之间。需确保测试仪的测量范围覆盖实际应用需求。例如，若需测量中高值电阻（10^⁶ \10^⁸ Ω），应选择量程扩展能力强的仪器，并关注其误差范围（如2兆欧档误差±0.5%读数+2字）。精度要求：高精度场景（如实验室）需选择误差更小的仪器，而常规检测可适当放宽精度要求。测试电流适配性半导电材料对测试电流敏感，需根据材料特性选择电流档位。例如，某些仪器提1微安、0.1微安等多档位输出，避免电流过大导致材料损伤或测量失真。核心功能与技术特性四端子测量法采用四端子法可消除接触电阻的影响，提升测量准确性，尤其适用于微电阻或高阻值测量场景。相较传统两线法或兆欧表，四线法更适合半导电材料的精密检测。环境适应性仪器需在特定温湿度条件下工作（如温度23±2°C、湿度<65%），选择时需确认其稳定性和抗干扰能力，避免环境波动导致数据偏差。部分仪器内置温度补偿功能，可减少温度变化对电阻值的影响。数据存储与显示支持数字显示、数据存储及导出功能的仪器更便于后续分析。例如，3位数字显示屏和自动过载提示能提升操作效率。仪器类型与便携性1.手持式 vs 台式手持式：适合现场快速检测，便携性强，但可能牺牲部分精度或功能。实验室场景优先选择，通常具备更高精度和扩展功能（如多档位电流调节）。若需测量特殊形状或尺寸的样品（如扁钢接地体），需搭配专用取样器（如半导电橡塑电阻仪取样器）以实现精准测量。品牌与认证符合行业标选择通过国家或国际认证的仪器（如符合GB/T标准），确保安全性与可靠性。例如，部分仪器明确标注符合电力行业执行标准（如DL/T 845.4-2004）。

质子交换膜燃料电池双极板的功能及性能要求，综述了树脂/石墨双极板复合材料的性能研究进展及双极板的主要成型方法——注射成型与模压成型，并对这两种成型方法进行了比较。指出在双极板成型中，模压成型既可兼顾成分和性能又可保证成型工艺的要求，可以考虑将模压成型作为双极板批量生产的主要成型方法。

关键词  质子交换膜燃料电池    双极板   复合材料   成型方法

   能源科技的发展包括改善能源结构，提高能源效率，大力发展清洁、低碳能源，强化能源节约，提高能源利用效率，减少环境污染。

此同时，尽快地实现双极板低成本批量生产，也能大力推进双极板的市场化，因此，双极板的生产工艺也是亟待解决的问题。

双极板电阻测试仪的核心在于  四探针法  （Four-Point Probe Method），该技术能有效消除测试引线电阻和接触电阻的干扰，是测量材料体电阻率的行业标准方法。

两个内侧探针  （电压探针）测量在电流流过路径上产生的  电压降  （ΔV）。由于电压探针输入阻抗极高，流经它们的电流几乎为零，因此测得的ΔV不受探针接触电阻影响。

核心计算： 四探针电阻率测试仪

接触电阻：   当测试仪配置特殊夹具（模拟实际装堆状态的压力和接触界面，如与气体扩散层GDL接触）时，测量的是  总电阻  （包括双极板体电阻+接触界面电阻）。通过对比测试结果（如纯BPP电阻 vs. BPP+GDL接触电阻），可以分离和评估接触界面的性能。四探针电阻率测试仪

 四探针电阻率测试仪

 四探针电阻率测试仪
