产品概述
开放设计

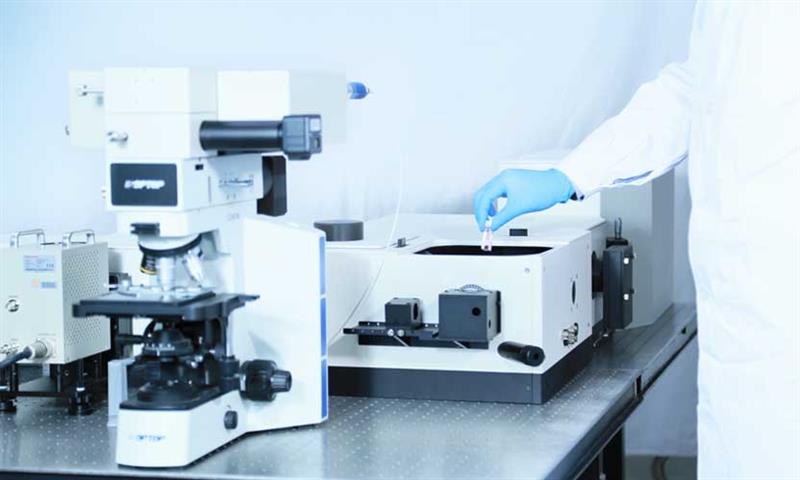

OmniFluo900 系列稳态瞬态荧光光谱仪以开放式设计为原则，以我公司20 年丰富的光谱系统设计、制造及品控经验为基础，搭配时间分辨率达到皮秒量级的时间相关单光子计数器，可方便地实现荧光（Fluorescence）光谱、激光诱导荧光（LIF） 光谱、光致发光（PL）、电致发光（EL）光谱及荧光量子产率（QY）等多种稳态、瞬态测试功能。
高端性能
OmniFluo900 系列稳态瞬态荧光光谱仪是以稳态荧光功能为基础，瞬态荧光功能为主导的多功能荧光测试平台。本系统采用高性能Omni-λ 系列影像校正单色/ 光谱仪、高亮度复色光源及多波长单色光源、高灵敏度单光子探测器和大容量样品室为核心部件，配合精心优化的激发与发射光路设计，显著地提高了荧光信号探测的灵敏度，纯水拉曼信噪比可达10000:1 以上。
多维表征
本系列荧光光谱仪，可搭配显微光路实现显微光谱测试，另可搭配牛津仪器（Oxford Instruments）公司的温控单元及滨松（Hamamatsu）公司的各类高灵敏度探测器，实现显微（高空间分辨）、宽波段、变温测试等多个维度的光谱测量，对于研究样品组分、分析发光动力学、理论研究提供保障。
基本性能测试
光谱校正
由于样品发出的荧光需要经过透镜、光谱仪等光学器件聚焦、分光，*终被探测器捕捉，而任何一个光学器件和设备对于不同波长光的穿透率或反射率又各有不同。
为了去除光路中光学器件、设备对样品发光相对强度的影响，需要进行光谱校正，还原样品真实的发光状况。
| 右图为发射单色仪的光栅G1、光栅G2 校正曲线。 G1-1200g/mm，300nm 闪耀 G2-1200g/mm，500nm 闪耀 |  |
| 右图黄线为被测样品荧光原始数据，蓝线为被测样品校正后的数据。将两个光谱做对比，发现校正后的光谱峰值红移的10nm，也就是说， 未经校正的原始数据将真实的光谱蓝移了10nm。 |  |
结论：校正光谱可以反映样品的真实发光状况，比如真实的发光峰位。对于有多个发光峰的样品，校正后的光谱更准确的给出了几个不同发光峰之间的相对强度关系。
纯水拉曼信噪比SNR ≥10000:1
| 样品：纯水 激发波长：350nm 扫描步长：1nm 发射扫描：380nm-450nm 积分时间：1s Peak Signal@397nm=322411 Noise Signal@450nm=680  |  |
结论：单激发单发射设计的OmniFluo900 系列荧光光谱仪，纯水拉曼信噪比可以轻松达到10000:1 以上。
汞灯的365nm 体现光谱仪高分辨率、高准确度
测试对象：汞灯发射扫描：360nm-370nm 积分时间：200ms扫描步长：0.05nm 重复次数：1 次
实际波长（nm） | 测试波长（nm） |
365.016 | 365.00 |
365.484 | 365.45 |
366.328 | 366.30 |
结论：OmniFluo900系列采用320 mm焦距影像校正型单色仪，*大程度上抑制像散，获得出色的成像质量。波长调节采用步进电机驱动，*小扫描步长为0.005 nm。配备1200刻线的光栅，光谱分辨率达到0.08nm，准确度达到±0.2nm，重复精度±0.1nm。 样品实测数据
标准样品测试数据
样品：Europium（铕），溶剂：硝酸
激发& 发射光谱测量：激发光源：75W 氙灯 扫描步长：1nm激发光谱：激发扫描：250nm-530nm，发射波长：592.3nm发射光谱：激发波长：393.5nm，发射扫描：500-750nm |  |
| 荧光寿命测试：激发波长：393.5nm@ 微秒脉冲氙灯 发射波长：592.3nm重复次数：1000 次 拟合寿命：117μs |  |
样品：Anthracene（蒽），溶剂：环己烷
| 激发& 发射光谱测量激发光源：75W 氙灯 扫描步长：1nm激发光谱测试：激发扫描：270nm-395nm，发射波长：399nm发射光谱测试：激发波长：357nm，发射扫描：365nm-500nm |  |
| 荧光寿命测试：激发波长：375nm 皮秒脉冲激光器 触发频率：1MHz发射波长：399nm 拟合寿命：5.3ns |  |
稀土上转换荧光测试样品：NaYF4:Yb,Er 溶液
| 稳态光谱：激发光源：980nm 连续激光器 发射扫描：500nm-600nm扫描步长：1nm |  |
| 寿命测试：激发光源：980nm 连续激光器经调制输出 触发频率：100Hz发射波长：544nm |  |
近红外光谱测试数据
样品：YAG:Er 晶体
| 激发光源：532nm 连续激光器 发射扫描：900-1400nm探测器：TE-PMT-H10330C-75 数采：单光子计数器狭缝：10μm |  |
| 寿命测试：激发光源：532nm 连续激光器经调制输出 调制：100Hz发射波长：1064nm |  |
中红外光谱测试数据、时间分辨发射光谱、变温荧光光谱、X 射线激发闪烁体的荧光光谱、量子产率测量、显微光谱测试详见资料。
根据不同用户的实际需求，我司有不同类型型号可供选择1.Omnifluo960sp， 应用于闪烁体荧光光谱仪测量、稳态荧光光谱测量等应用:2.Omnifluo990LSP, 应用于同步吸收-三维荧光光谱、瞬态荧光光谱测量等，可升级高低温、
近中红外光谱探测等; 3.Omnifluo-Flim, 应用于显微光致发光荧光测试、显微荧光寿命成像测试等
稳态瞬态荧光光谱仪配件
激发光源
探测器
样品架
低温恒温器
荧光相机推荐
4K光学低温恒温器
4K光学低温恒温器标配真空样品环境，具有变温范围大、操作简单和应用范围广等特点，降温至4K时间仅需90分钟（空载），可选配铟密封腔的氦气样品环境、可定制不同尺寸的样品空间、具备低震动、多种窗材和多种样品类型如粉末、薄片、电致发光配件等。
此低温恒温器还可搭配我司稳态瞬态荧光光谱仪实现程序可控的低温光谱采集。
标准配置 | 温度范围 | 4K-300K | ||
工作环境 | <1×10-3Pa | |||
光学真空外罩 | 可定制 | 顶部快拆 | 紧凑/非紧凑 | |
防热屏蔽层 | 安装温度计的防辐射屏 | |||
光学窗口 | 光窗数量 | 标准4个 | 顶部扩展1个 | |
光窗材质 | 石英 | |||
光窗直径 | 25mm | |||
样品形式 | 薄膜或粉末 | |||
样品环境 | 真空 | |||
普通镀金样品台 | 光学样品台 | 完全定制（1个） | ||
电学样品台 | 完全定制（1个） | |||
普通电学样品卡 | 电学样品卡 | 完全定制（5个） | ||
阀门 | 抽口阀门 | 1个 | ||
安全阀门 | 1个 | |||
破空阀门 | 1个 | |||
6针电学真空接头 | 用于连接控温仪 | |||
3个可选电学接口 | 1-19芯 | |||
可选配置 | 电学接口 | SMA | BNC | TRB |
顶部扩展窗口 | 垂直光窗 | |||
其他材质窗口 | 氟化钙 | 蓝宝石 | 硒化锌 | |
低漏电接口 | 100fA |
4K光学低温恒温器配置参数
低温恒温器主体 | 低温制冷机冷头 | 温度 | <3.5K |
制冷量（50Hz） | 一级 | 二级 | |
50W@43K | 1.3W@4.2K | ||
降温时间（二级） | <60min（4.2K） | ||
重量 | 冷头 | 压缩机 | |
20kg | 118kg | ||
对接压缩机 | KDC6000V | ||
功耗50Hz | 稳态 | 降温 | |
6.5kW | 7.2kW | ||
冷却方式 | 水冷 | ||
水冷却流量 | 7~10L/min | ||
标准软管 | 20A×20m | ||
维护周期 | 10000h | ||
氦压缩机 | 电源要求 | 380,400V@50Hz 3P 480V@60Hz 3P | |
氦气纯度 | ＞99.999% | ||
冷却方式 | 水冷 | ||
水流量 | 7L~10L/min（25℃） | ||
冷却水温度 | 进口 | 出口 | |
5~25℃ | <44℃ | ||
功耗50Hz | 稳态 | 降温 | |
6.5kW | 7.2kW | ||
压力范围（运行） | 排气 | 回气 | |
16.6~23bar | 2.8~6.9bar | ||
环境温度要求 | 运行 | 储存 | |
4~40℃ | -20~65℃ | ||
相对湿度 | 运行 | 储存 | |
30%-70% | 10%-90%(不结露) | ||
环境压力要求 | 运行 | 储存 | |
70kPa~110kP | 20kPa~110kPa | ||
对接标准软管 | 20A×20m | ||
维护周期 | 30000h | ||
重量 | 118kg | ||
温度计 | 测温范围 | 1.4K-500K | |
温控仪 | 温度输入数量 | 2，2通道独立输入 | |
控温通道 | 1 | ||
温度下限 | 300mK | ||
水冷机 | Integrative | 分体机 | |
制冷量 | 8000W @25℃ | ||
控温方式 | 启停式 | ||
冷却方式 | 压缩机制冷 | ||
控温精度 | ±1℃ | ||
控温范围 | 5~35℃ | ||
额定流量(L/min@Bar) | 25@3.5 | ||
压力 | 4.3bar | ||
水箱容积 | 90L | ||
制冷剂 | R410A | ||
外形尺寸(室内机) | 430X635X940(宽x深x高) | ||
外形尺寸(室外机) | 865x310x710(宽x深x高) | ||
蒸发器类型 | 不锈钢盘管 | ||
水槽材质 | SUS304不锈钢水箱 | ||
接口尺寸 | Rp1 | ||
电源要求 | 220V/380V，50Hz | ||
电功率 | 4.3/3.3KW | ||
分子泵 | 接口法兰 | DN100 CF | |
抽气速率L/S(对空气) | 110 | ||
压缩比 | ＞108（N2） | ||
5×102（H2） | |||
极限压强 (Pa) | 6×10-7 | ||
建议启动压强（Pa） | ＜100 | ||
输入电压频率(V/Hz) | 220±20/50 | ||
前级泵型号 | RV4（标配） | ||
冷却方式 | 风冷、水冷 | ||
冷却水压力(MPa) | 0.1-0.2 | ||
冷却水温度(℃） | ≤25 | ||
冷却水流量（L/min） | >1 | ||
安装方式 | 垂直 | ||
环境温度 (℃) | 5～40 | ||
长×宽×高（mm） | 500×510×685 | ||
重量（kg） | 52 |
各组件示意图
