- 测量范围：2km/h~320km/h
- 频率响应：24~24.25GHz
- 工作温度：﹣20~+85
- 供电电压：9~24V
- 工作电流：≤70mA
- 输出阻抗：-18.23dBm

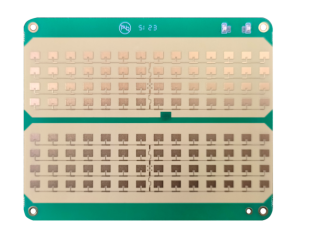

TR22窄波测速传感器概述
TR22窄波测速雷达是一款集成微带天线，射频电路及信号处理电路的毫米波雷达模块，直接输出目标的速度信息。可用于探测达320米的远距离汽车速度，采用集成射频芯片，频率稳定度极高，测速精度≤1KM/h。
广泛应用于高速公路、城市市内干线、市县等级公路、城乡干道等各类道路的车速提醒以及道路弯道、路口预警。
TR22窄波测速传感器特征说明
◆ K波段射频集成电路设计；
◆ 频率范围：24~24.25GHz
◆ 调制方式：CW探测运动车辆，探测距离可达320米
◆ 支持RS485、RS232接口（波特率9600bps）
◆ 测速量程：2KM/H~320KM/H
◆ 速度测量误差小于±1KM/H(运动方向与雷达波束方位夹角为零度时）
◆ 电压：9~24V、电流≤70mA@12V
◆ 输出功率（EIRP）：-18.23dBm
◆ 天线角度：水平7°，俯仰28°（3dB波束宽度，实际探测角度≥1车道）

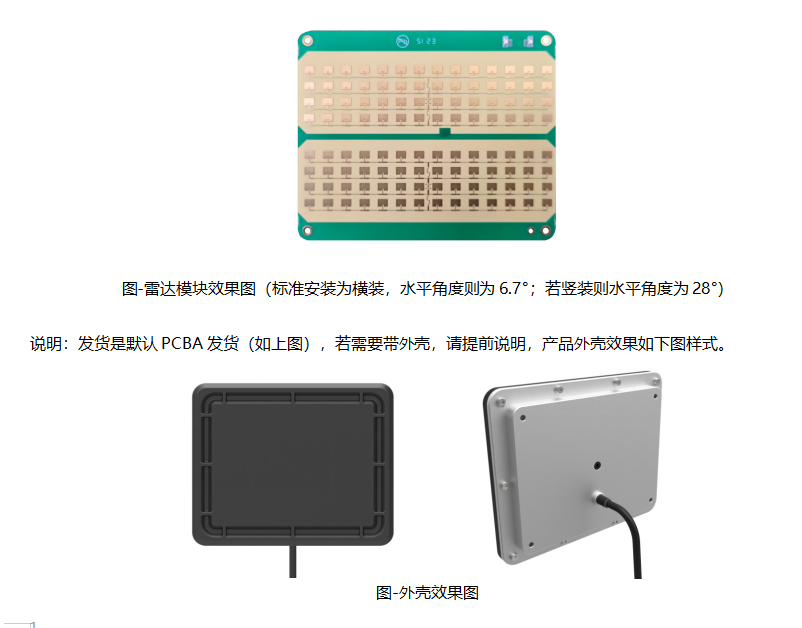

TR22窄波测速传感器产品效果

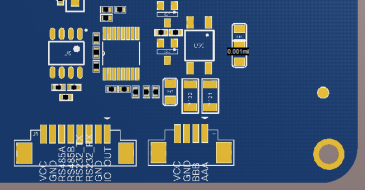

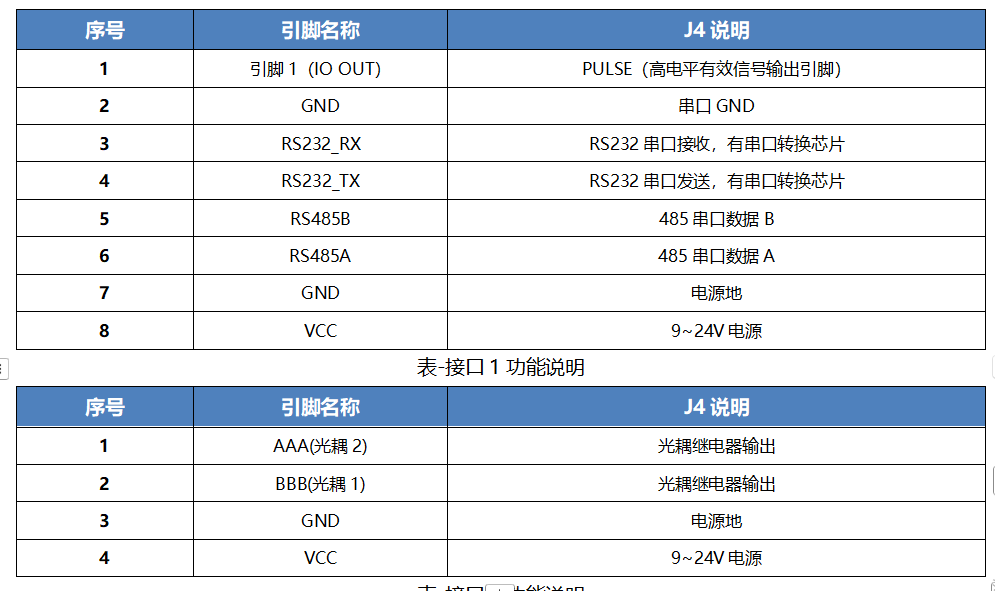

TR22窄波测速传感器接口说明
图-接口示意图（图示为模块背面方向）
需要预警信号功能时，雷达可以直接输出一个高电平有效信号（引脚AA）或低电平有效信号（引脚AAA/BBB）。

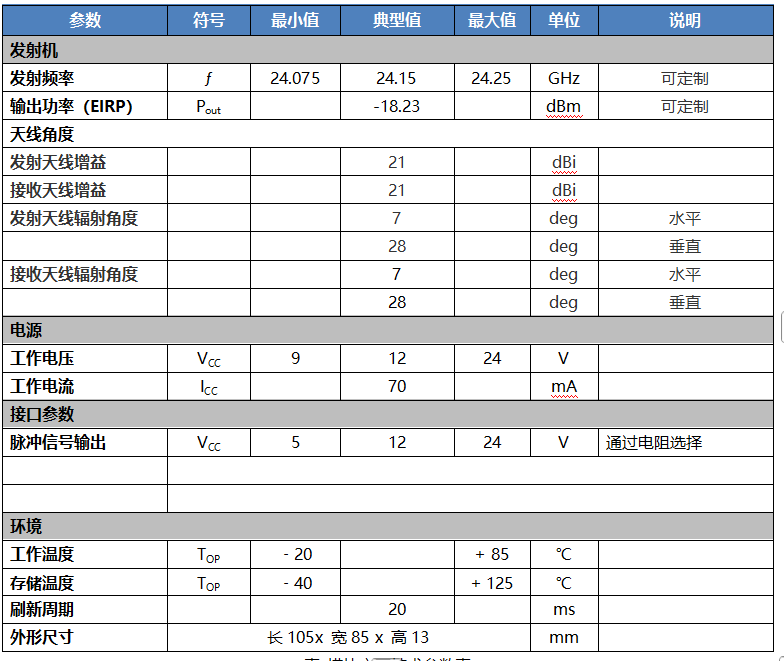

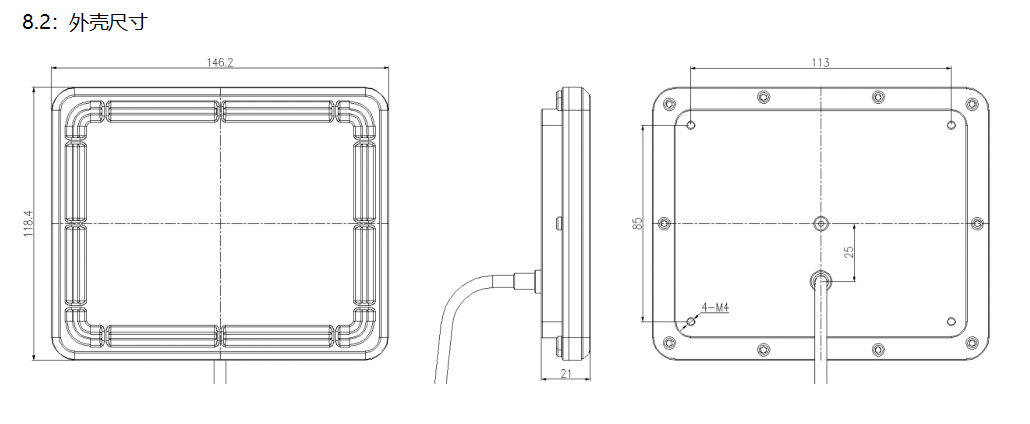

TR22窄波测速传感器产品规格

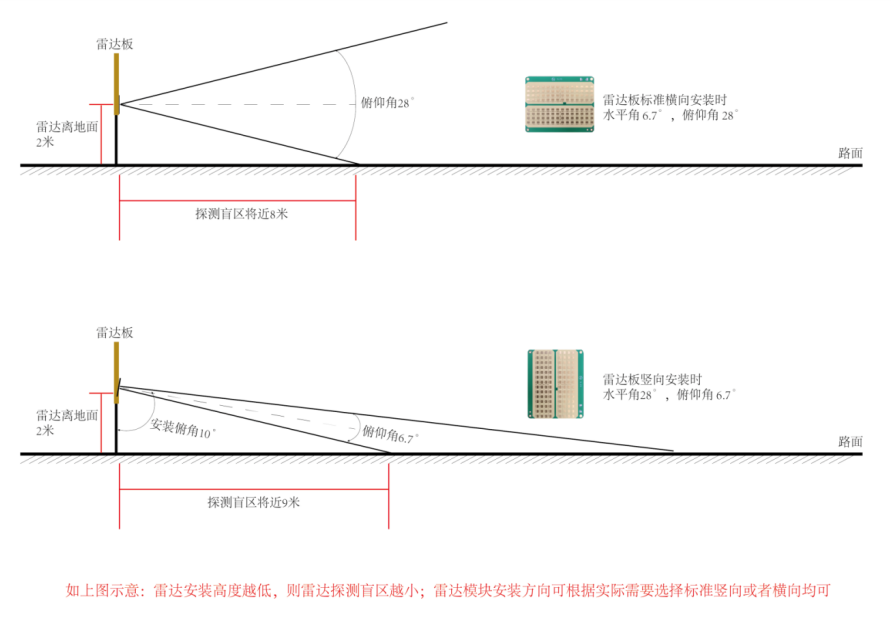

安装说明
运用场景：
根据道路车辆来去向安装在道路左或右侧，建议高度：1.5~3m；天线发射面与道路建议安装夹角小于15°。
通讯协议说明
RS485和RS232串口速度数据输出格式（波特率9600bps每帧数据包9字节）。
雷达专用上位机说明
雷达需要通过RS485 USB切换工具与计算机通信。雷达电源正极、负极需单独接12V直流电源。雷达上电后，红灯和绿灯同时连续闪烁3次，表示上电成功。
其他注意事项
◆ 本雷达仅检测被检区内的相对运动目标，完全静止的目标不检测。输出结果为检测区内相对运动的最近/最快目标的速度等信息。
◆ 雷达发射方向如果有水、金属等对毫米波信号反射较强的遮挡物，会严重影响雷达探测效果。
