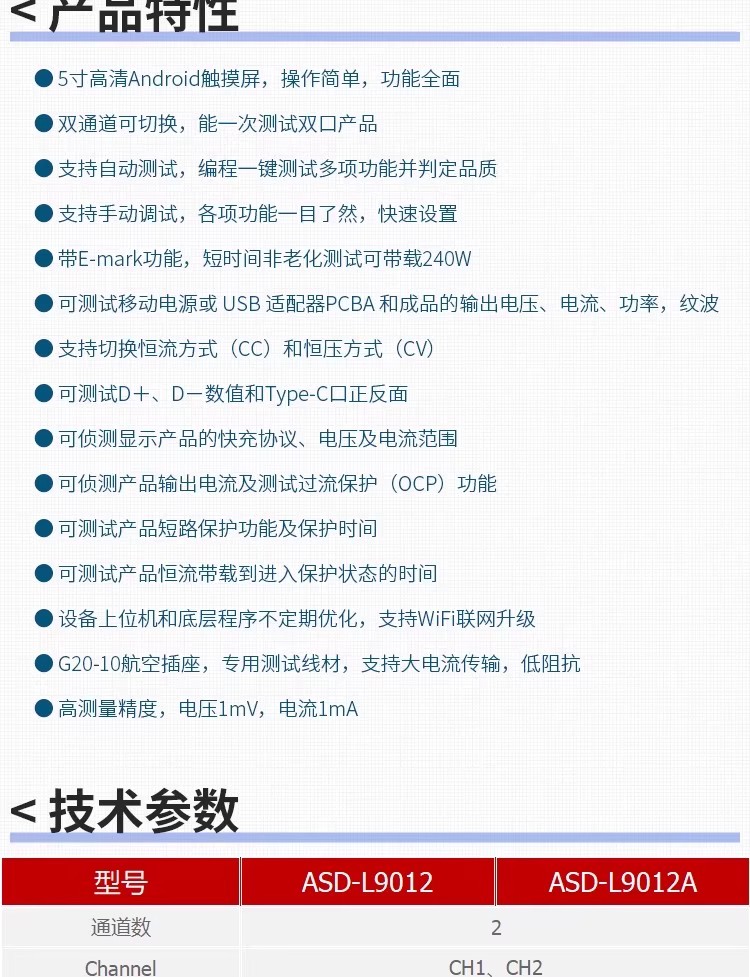

昂盛达 ASD-L9012 是一款专为消费电子快充测试设计的双通道多协议智能电子负载，凭借其高精度测量、全协议兼容和自动化测试能力，广泛应用于适配器、移动电源、车充等产品的研发与产线检测。以下是其核心技术参数与应用场景的深度解析：
一、多协议智能电子负载电气性能与协议兼容性

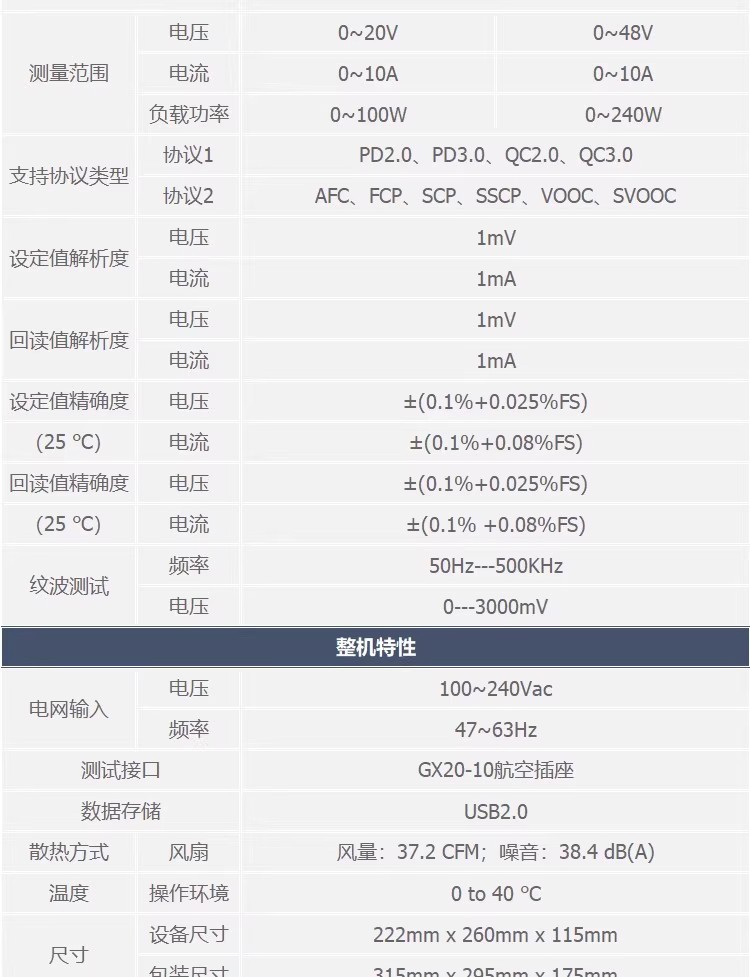

- 基础电气参数
电压范围：0-20V（分辨率 1mV，精度 ±(0.1%+0.025% FS)）
电流范围：0-10A（分辨率 1mA，精度 ±(0.1%+0.08% FS)）
功率覆盖：单通道最，
大 100W，双通道可独立控制或联动测试，支持双口设备的功率分配验证（如 12V/5A+5V/3A 组合）。
纹波测试：支持 50Hz-500KHz 频率范围，电压纹波测量精度达 ±1mV，可捕捉快充协议切换时的瞬时波动。
- 全协议智能识别
快充协议库：集成PD2.0/3.0、QC2.0/3.0、AFC、FCP、SCP、SSCP、VOOC等主流协议，可自动触发被测设备的快充档位，并通过彩色图标直观显示协议握手状态（如绿色 PD 图标表示协议激活）。
UFCS 融合快充支持：兼容最。新的 UFCS（Universal Fast Charging Standard）协议，可满足华为、小米等品牌私有快充技术的测试需求。
Type-C 接口检测：支持正反插识别、D+/D - 电压值实时显示，兼容 USB-C 线缆的 E-Marker 芯片检测（需搭配 ASD-PD9012A 等电源设备）。
动态测试能力：在恒流（CC）模式下可模拟负载突变（如 0→10A 瞬时加载），测试适配器的动态响应时间（≤0.2 秒）。
二、多协议智能电子负载硬件架构与智能功能
- 双通道并行测试
独立控制模式：每个通道可单独设置测试参数（如通道 1 测试 PD3.0 适配器，通道 2 测试 QC3.0 车充），支持同时输出不同电压 / 电流组合，提升多产品测试效率。
联动测试模式：可配置主从通道联动，例如模拟双口充电器的功率分配逻辑（如总功率 100W 时，单口输出 20V/5A，双口各输出 12V/4.16A）。
- 自动化测试引擎
编程测试流程：通过 5 寸安卓触摸屏预设多步测试序列（如 OCP 阈值测试→纹波测试→协议兼容性测试），支持扫码枪触发或外部信号联动，实现 “一键启动，自动判定”。
数据追溯系统：测试结果自动生成 PDF 报告，包含电压 / 电流曲线、保护时间等关键数据，支持通过 WiFi 或 USB 同步至上位机进行 SPC 统计分析。
- 可靠性设计
低噪音散热：内置 37.2CFM 风量风扇，采用风道优化设计，在满负载运行时噪音控制在 38.4dB (A) 以下，适合安静的实验室环境。
高可靠性接口：采用 GX20-10 航空插座，搭配低阻抗测试线材（线阻≤50mΩ），支持 10A 大电流稳定传输，避免因接触电阻导致的测试误差。
三、多协议智能电子负载产线适配与行业应用
- 产线集成方案
多设备组网：支持通过 RS232 或 WiFi 连接多台 ASD-L9012，构建分布式测试系统，实现产线多工位同步测试，效率提升 200% 以上。
防错机制：通过测试线在位检测、协议握手失败报警等功能，降低人为误操作导致的测试误判率。
- 典型应用场景
储能电源测试：外挂模拟电池模块（如 ASD906 系列），验证 BMS 保护逻辑及循环寿命。
电动汽车 OBC 测试：模拟车载充电机的高压输入特性，测试其效率、EMI 及热管理性能。
快充适配器测试：验证 PD3.0 协议的 100W 输出能力、QC3.0 的电压调节精度及多口功率分配逻辑。
移动电源测试：模拟电池放电过程，测试过放保护（UVP）、低温启动性能及多口同时输出稳定性。
