昂盛达 ASD-PD9012 是一款多协议双通道智能测试设备，主要用于适配器、移动电源、车充等充放电产品的功能检测与性能评估。以下是其详细参数及功能特点：

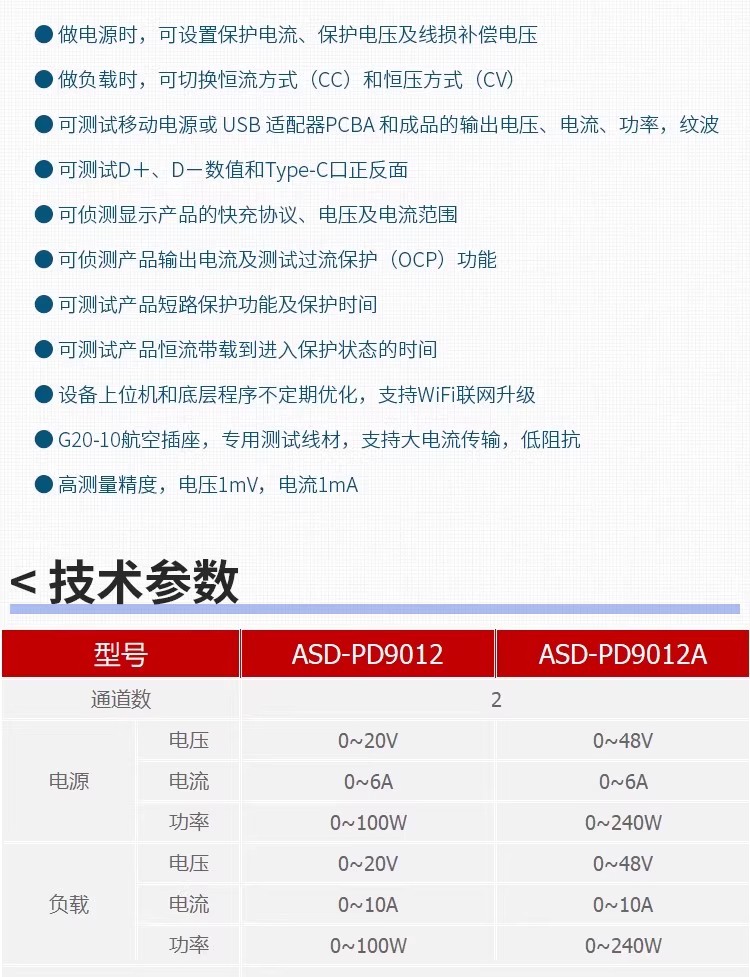

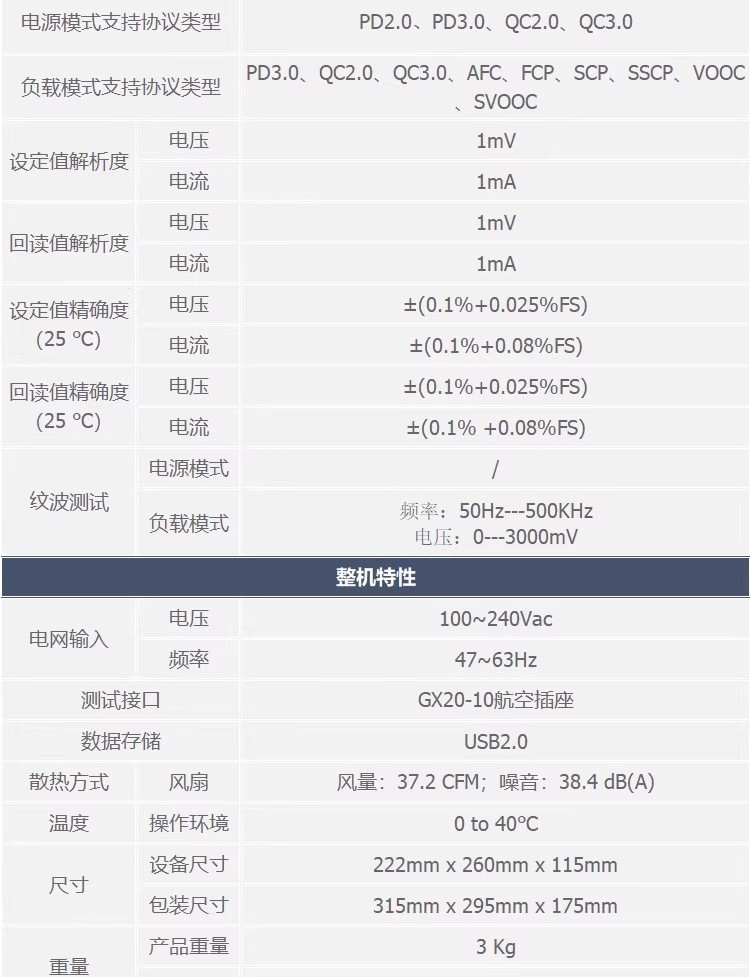

一、电源负载测试设备核心技术参数
电气性能
电源模式：支持 48V/6A/240W 输出，兼容 PD3.1、QC2.0、QC3.0 快充协议，可设置保护电流、电压及线损补偿电压。
负
载模式：支持 48V/10A/240W 输入，兼容 PD3.1、QC、AFC、FCP、SCP、SSCP、VOOC 等协议，可测试过流保护（OCP）、短路保护及保护时间。测量精度：电压解析度 1mV，电流解析度 1mA，纹波测试范围 0~3000mV（50Hz-500KHz）。
协议兼容性
支持 PD3.1、PD3.0、PD2.0、QC2.0、QC3.0、AFC、FCP、SCP、SSCP、VOOC、SVOOC 等主流快充协议，可自动识别并触发被测设备的快充功能。
电源模式下支持 PPS（3.3-21V/5A）协议，负载模式下支持 E-Marker 芯片检测。
硬件配置
双通道设计：可同时测试两个端口，支持独立控制或联动测试，满足产线批量测试需求。
通信接口：配备 RS232（DB9 母座）、USB2.0 接口，支持数据传输及固件升级；ASD-PD9012A 版本额外支持 WiFi 联网升级。
散热系统：内置风扇（风量 37.2CFM，噪音 38.4dB (A)），确保长时间高负载运行稳定性。
物理规格
尺寸：设备尺寸 222mm×260mm×115mm，包装尺寸 315mm×295mm×175mm。
重量：设备净重 3.3kg，包装总重 3.6kg，便于携带和安装。
二、电源负载测试设备功能特点
多场景测试能力
研发调试：支持手动设置电压、电流参数，实时监测 D+/D - 数值、Type-C 口正反面及快充协议状态，可模拟不同负载条件评估产品性能。
产线自动化：支持编程自动测试，可预设测试流程（如 OCP 保护阈值、纹波测试标准），并通过扫码或外接触发启动，大幅提升测试效率。
储能设备适配：可外挂 48V/30A/500W 模拟电池模块，模拟真实电池充放电场景，测试储能电源的过充、过放保护功能。
智能化操作界面
配备 5 寸高清安卓触摸屏，支持图形化界面操作，可实时显示电压、电流、功率曲线及测试结果判定（如 “PASS/FAIL”）。
支持测试数据存储与导出，可通过 USB 设备或 WiFi 将数据同步至上位机进行分析。
安全与可靠性
内置过载、过流、过热保护电路，异常情况下 0.2 秒内切断电源，避免设备损坏。
采用 GX20-10 航空插座及低阻抗测试线材，支持大电流传输（10A），确保测试稳定性。
三、电源负载测试设备型号差异说明
ASD-PD9012 系列包含基础版与 ASD-PD9012A 升级版：
基础版 ASD-PD9012：支持 20V/6A/100W 电源输出及 20V/10A/100W 负载输入，兼容 PD3.0 及以下协议，适用于中小功率产品测试。
升级版 ASD-PD9012A：支持 48V/6A/240W 电源输出及 48V/10A/240W 负载输入，兼容 PD3.1 协议，配备 WiFi 升级功能，更适合高功率快充设备及产线自动化测试。
四、电源负载测试设备应用领域
消费电子：移动电源、USB 适配器、车充等成品及 PCBA 的功能验证与性能评估。
新能源：储能电源、动力电池的充放电测试及保护机制验证。
工业制造：支持产线集成，实现从输入输出参数测试到协议兼容性检测的全流程自动化。
