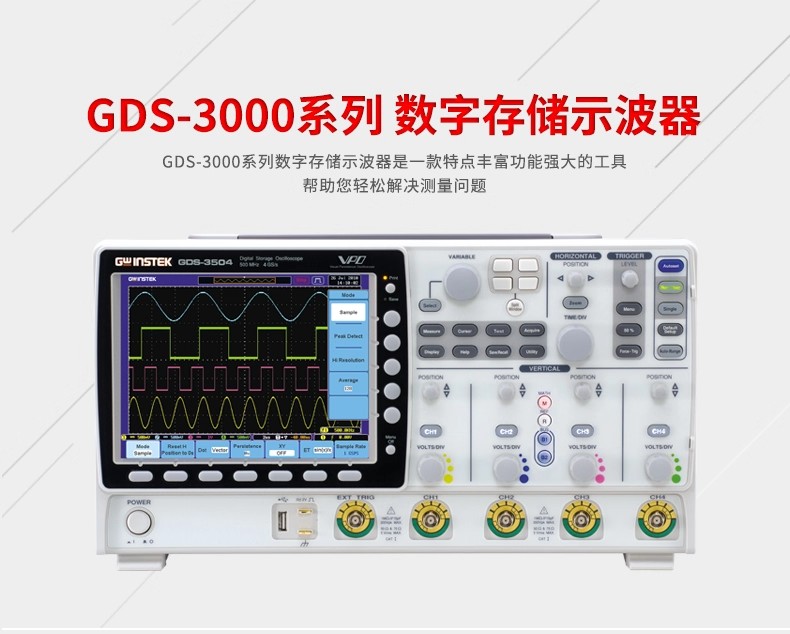

固纬 GDS-3504 是 GDS-3000 系列中的一款数字存储示波器，具有以下特点：
带宽与通道：带宽为 500MHz，拥有 4 个输入通道，可同时对多个信号进行观测和分析。
采样率：最，大实时采样率为 4GSa/s，等效采样率可达 100GSa/s，能够准确地采集和还原信号的细节。
记录长度：每通道提供 25k 的记录长度，可满足一定时间内的信号采集和分析需求。
显示方式：配备 8 英寸 800×600 高分辨率 TFT LCD 屏幕，能够清晰地显示波形。

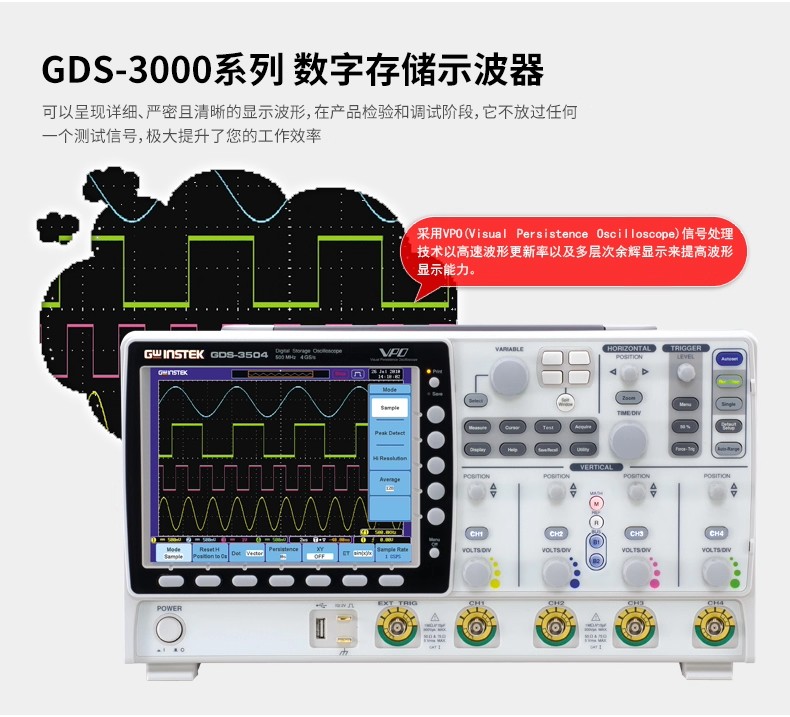

信号处理技术：采用 VPO（Visual Persistence Oscilloscope）信号处理技术，可显示偶发信号，搭配高速波形更新率以及多层次余辉显示功能，能以类似模拟示波器的多层次余辉来表示测试信号发生的频率。

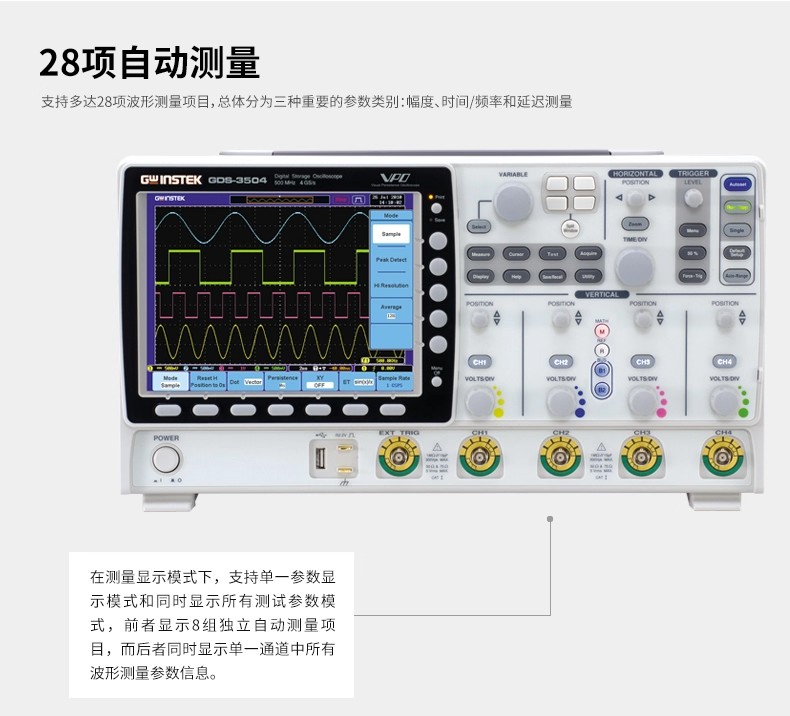

测量功能：支持多达 28 项波形测量项目，总体分为幅度、时间 / 频率和延迟测量三种重要的参数类别。

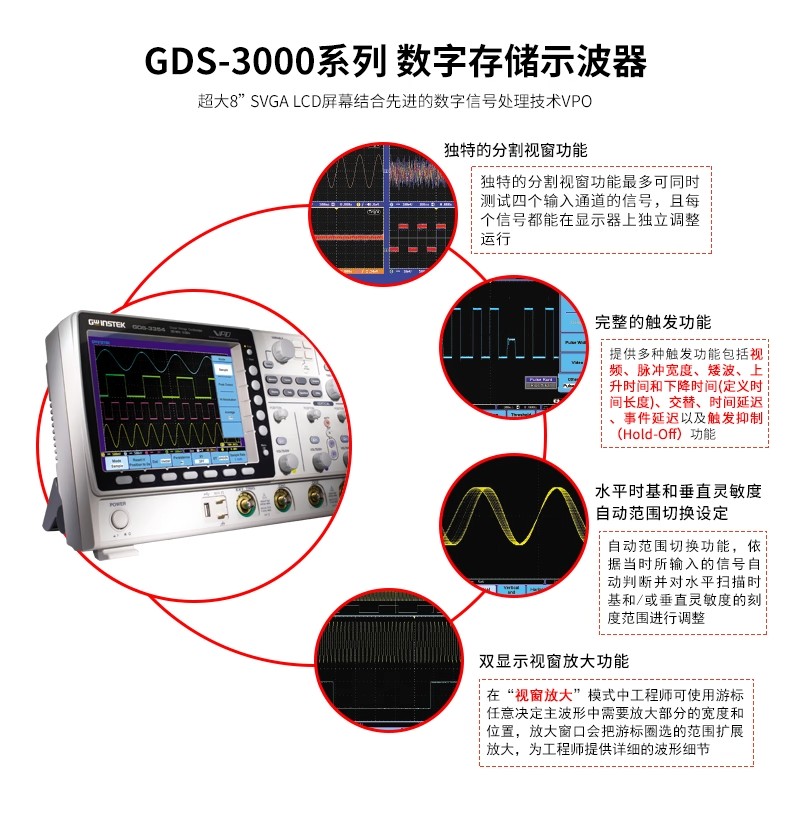

触发功能：除了边沿触发外，还提供多种触发功能，包括视频、脉冲宽度、矮波、上升时间和下降时间、交替、时间延迟、事件延迟以及触发抑制等功能。

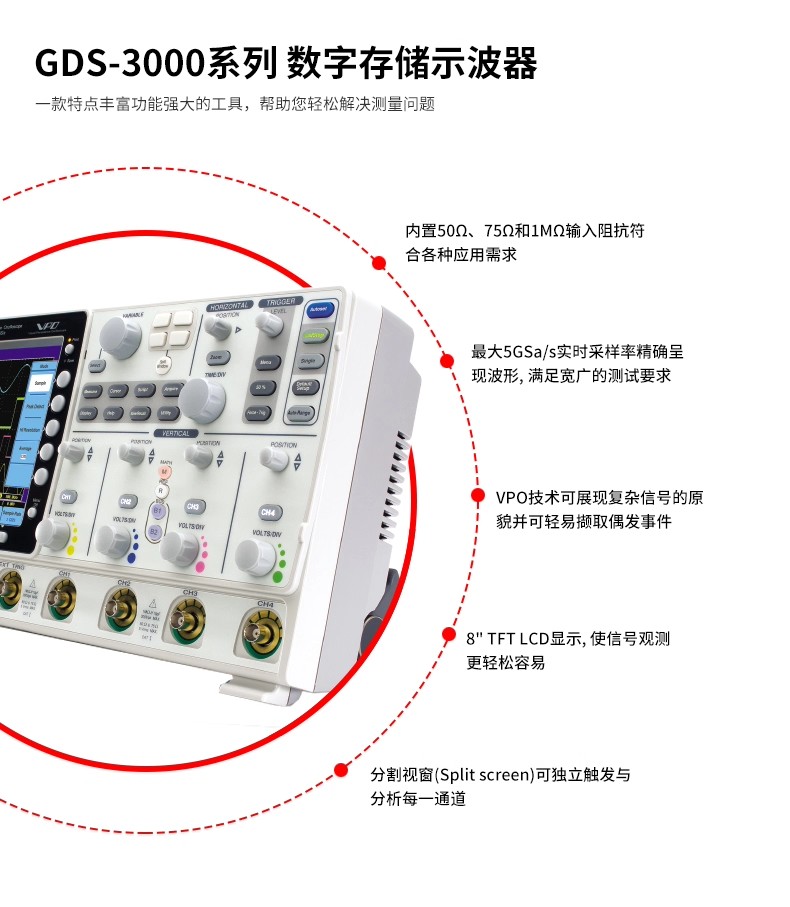

输入阻抗：内置 50Ω、75Ω、1MΩ 三种不同的输入阻抗，可根据不同的测试需求进行选择。

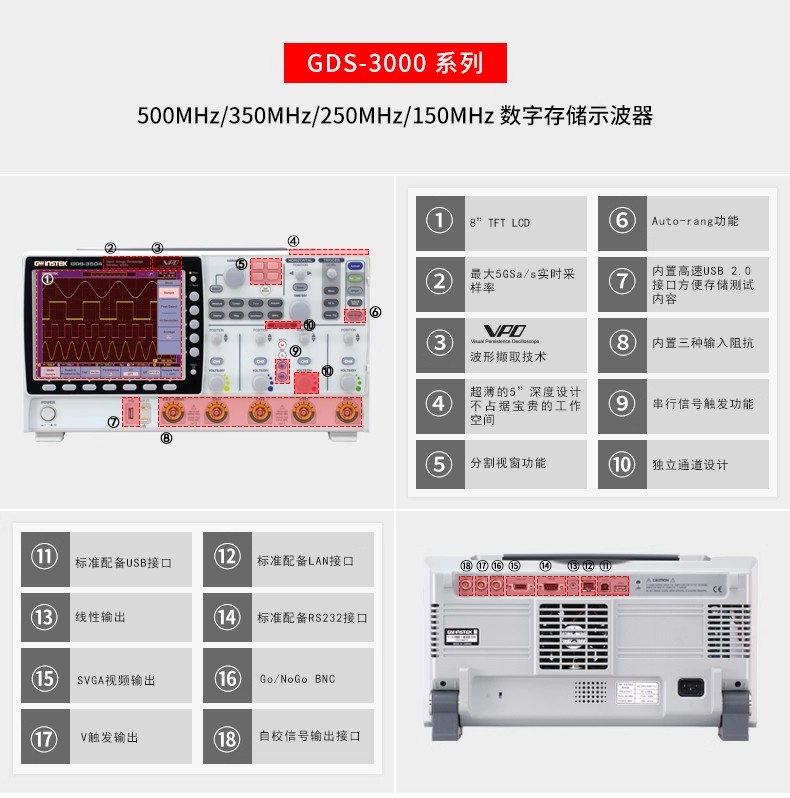

通信接口：具备 USB、LAN、RS232 接口，GPIB 可选配，方便与其他设备进行连接和数据传输
一、数字存储示波器核心工作原理
DSO 的工作流程可拆解为 “信号采集→模数转换→数据存储→信号重构→显示与分析” 五步，核心是将 “不可存储的模拟信号” 转化为 “可处理的数字信号”：
信号调理（前端输入）：
外部电信号（如电压、电流）通过示波器探头输入后，先经过 衰减器（测量高电压时降低信号幅度，保护后端电路）和 放大器（放大微弱信号，提升信噪比），将信号幅度调节到模数转换器（ADC）数字存储示波器的最，佳采样范围。模数转换（ADC）：
调理后的模拟信号被送入 高速 ADC，ADC 按固定时间间隔（即 “采样周期”）对模拟信号进行 “离散采样”，将每个采样点的电压值转换为二进制数字信号（如 8 位、12 位、16 位精度）—— 这是 DSO 与模拟示波器的核心区别。数据存储与处理：
数字信号被存入 波形存储器（记录长度决定存储容量），示波器的微处理器（CPU/FPGA）会对存储数据进行处理，如计算波形的峰峰值、频率、周期，或实现滤波、触发识别、数字存储示波器波形叠加等功能。数模转换与显示：
处理后的数字数据通过 数模转换器（DAC） 还原为模拟波形，或直接通过数字显示技术（如 LCD 屏幕）将波形 “绘制” 在屏幕上，同时显示测量参数、时间轴、电压轴等信息。触发控制：
为了稳定显示波形（避免波形 “滚动” 或 “模糊”），DSO 会通过 触发电路 设定触发条件（如 “信号上升沿达到 2V 时开始采样”），确保每次采样都从信号的固定相位 / 幅度点开始，实现波形的同步显示。
