全自动化拉曼光谱分析系统Finder 930

全自动化拉曼光谱分析系统Finder 930

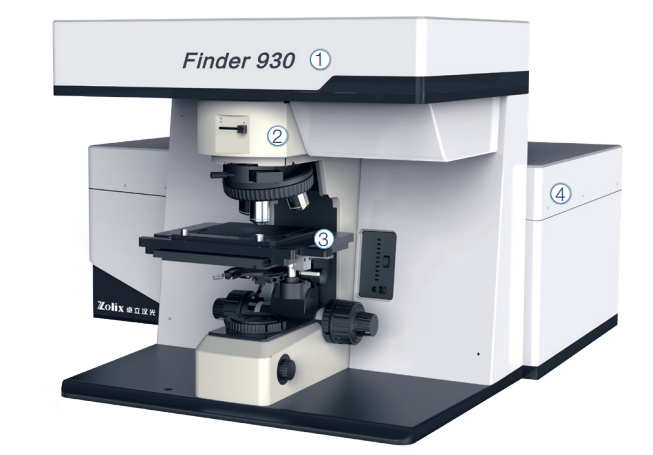

从 2003 年步入拉曼光谱领域至今，卓立汉光的技术实力不断 沉淀，拉曼产品也在推陈出新，公司产品在材料、地质、生 物、化学、医药、食品、刑侦等领域得到应用。 经过与不同行业不同客户的长期探讨，我们推出了全新一代的 Finder 930 拉曼测量系统，旨在打造一台属于国人自己的高性 能、高稳定性、高性价比的国产激光共聚焦拉曼光谱仪。 我们汲取了前几代产品的成功经验，对 Finder 930 的硬件和软 件上进行了全方位升级：

1.上光路： 全自动四路激光器切换，可内置三路常用激光器及滤 光片组，预留第四路 ( 外置 ) 激光器输入接口。 正置科研级金相显微镜，标配落射式明暗场照明，其 他照明方式可升级。

2.拉曼显微镜： 正置科研级金相显微镜，标配落射式明暗场照明，其他照明方式可升级。

3.电动样品台：75x50mm 行程高精度电动载物台，1μm 定位精度。

4.320mm 光谱仪：F/4.2 高通光量影像校正光谱仪，1x10-5 杂散光抑制比。

• 使用了卓立汉光全新一代的影像校正光谱仪，成像质量更加优异， 波长重复性和准确性更优异，让您的实验数据更加可靠。

• 引入了高精度的自动化电动控制系统，智能控制激光切换、激光功 率、共焦针孔大小，光路自动校正使设备更加智能，操作更加 简单，也让设备稳定性大幅提升，开机即用，不需要专人维护。

• 全新架构的软件，兼容荧光Mapping、拉曼Mapping、荧光寿命成像、 高光谱数据处理，简单易用，让您的数据分析更加方便快捷。

• 全全自动化拉曼光谱分析系统Finder 930 ，是一台具有高性能，高可靠性，高智能化 的通用型分析仪器，为您的研究保驾护航。

全自动化拉曼光谱分析系统Finder 930 系统特点

共焦性能优异

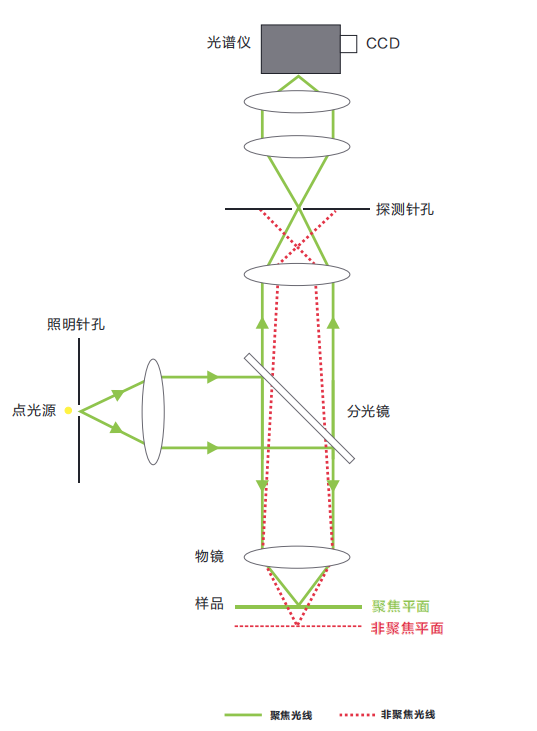

当一个点光源（通常是激光）通过物镜聚焦在样品上，这一点所成的像通过探测 针孔被探测器所检测，此时照明针孔和探测针孔相对于物镜焦平面是共轭的，即 为共聚焦。在共聚焦显微系统中，只有被照明样品的散射光信号会被接受，这就 保证了横向空间分辨率；而位于光源照明区域内，但不在焦平面上的样品信号会 由于离焦而被探测针孔（空间滤波器）强烈地衰减，这也就保证了纵向空间分辨率。 因此，当我们将样品沿着激光入射的方向上下移动时，可以将激光聚焦于样品的 不同层，以实现对样品的剖层分析。共聚焦的另外一个优点是对于透明，半透明 样品，或者有较强荧光和黑体背景的样品来说，有较好的背景抑制的功能。

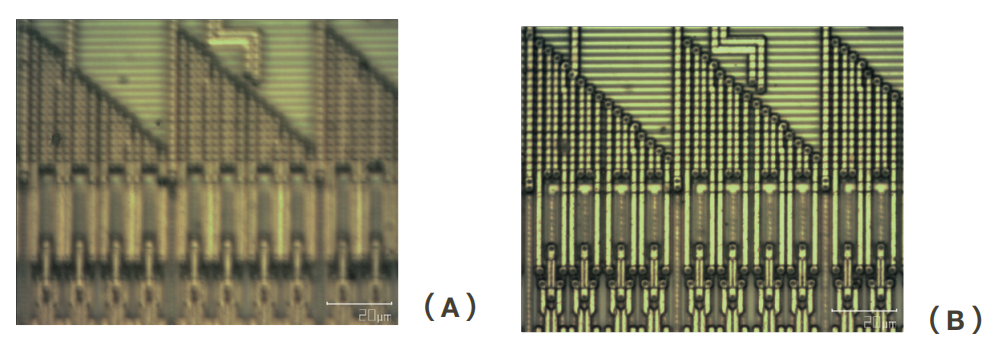

如上图所示，在宽场成像（A）中，离焦光线会显著地降低图像的分辨率和对比度； 但是在共聚焦成像系统（B）中，利用针孔去除非聚焦光线，可以形成对比度和 分辨率更优质的图像。

系统稳定性高

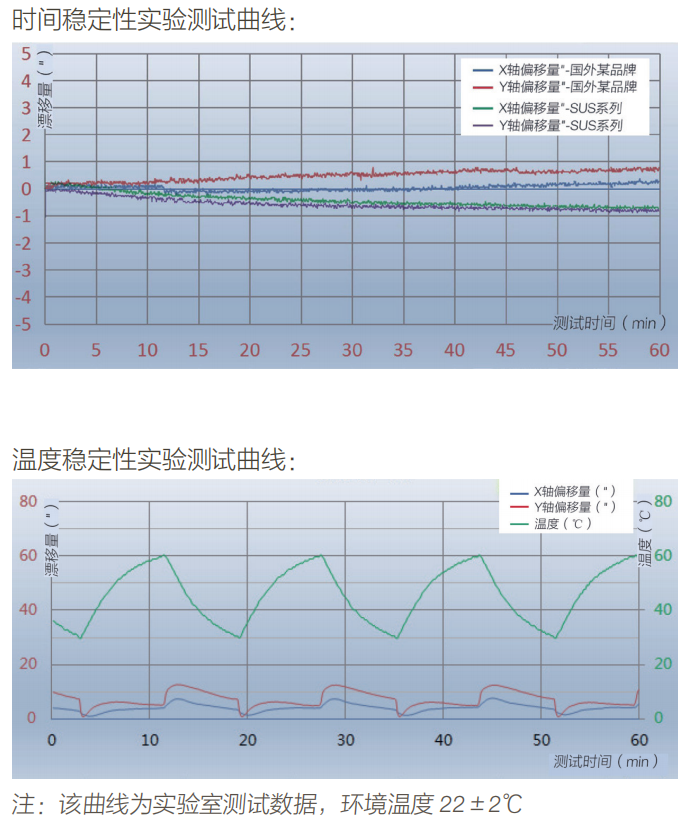

在一个有众多光学元件的光学系统里面，光学元件调节架的温漂，光路切换的重复性等问题，直接影响系统的稳定性，反映到显微共聚 焦拉曼光谱系统上直观的现象就是激光光斑的漂移。而激光光斑的漂移会带来诸多问题，直接的影响就是共聚焦性能的降低以及系 统灵敏度的下降，其次光斑漂移会对偏振等对光路准直性要求极高的实验带来影响，因此保证系统的稳定性是设计一切光学系统的首要 问题。

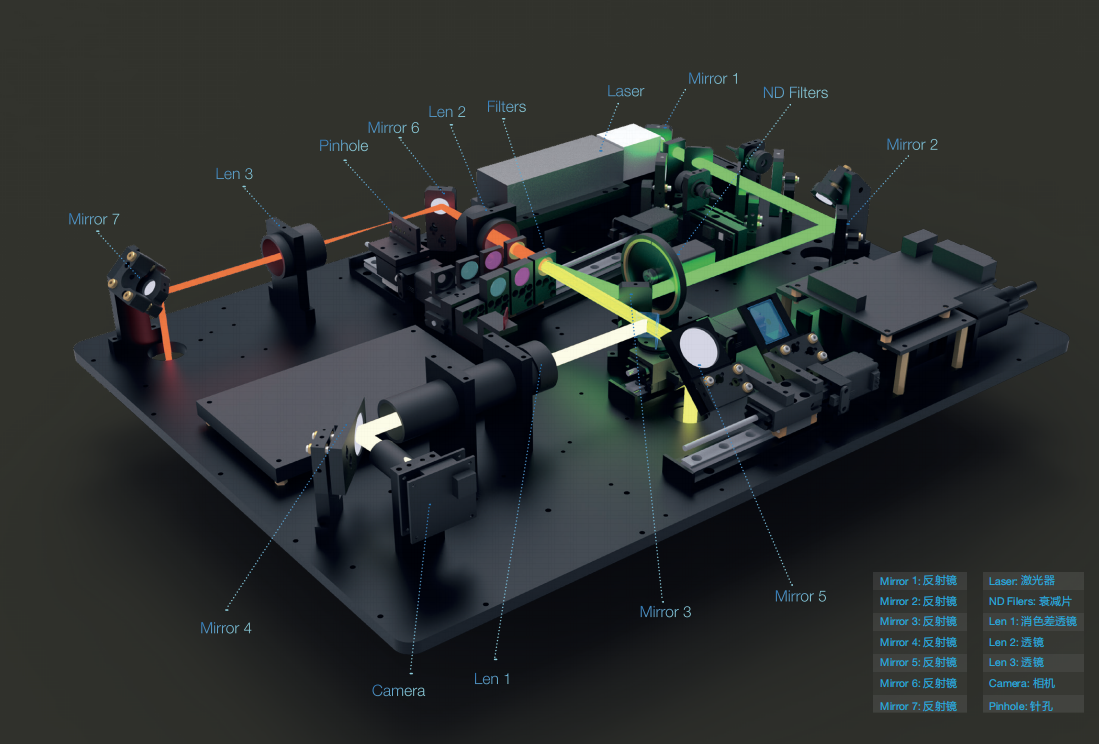

1. 温度湿度对稳定性的影响 在光学系统中，光路越长，反射镜越多，那么光学调整架由于温 度湿度影响而产生的漂移量就越大，激光光斑的漂移就会越严重。 从共聚焦原理可以看到，共聚焦就是要把激光光斑成像到针孔上， 激光光斑漂移就意味着针孔上的光斑像漂移，因此通光量就会显 著下降。为了避免信号强度受到影响，因此只能把针孔变大，进 而影响共聚焦性能。为了解决这个问题，Finder930 采用了激光器 内置的设计，大程度减小光路长度，同时采用受温度湿度影响形变小的航空铝材设计制作光学元件调整架。

2. 光路切换对稳定性的影响 当共聚焦拉曼系统为了满足不同的实验需求配置多路激光器时， 就需要进行激光器和滤光片的切换，因切换过程对定位精度和重 复定位精度都有很高的要求，因此一般采用电动切换。Finder 930 在设计初期，便巧妙地将多个波长的激光器通过二向色镜进行合 束并固化，在更换激光器波长时，软件会自动控制激光器的开关， 并自动切换到相应的滤光片。以上的设计，保证了系统可以长期（数 月）稳定工作，而不需要经常调整光路。

全自动化拉曼光谱分析系统Finder 930 光谱成像能力优越

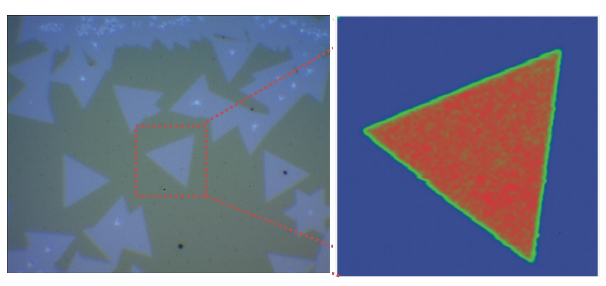

从前面的原理介绍得知，拉曼光谱是用来表征物质化学成分以及研究分子性质如应力，极性，及晶体质量等属性的一种工具。 而拉曼 Mapping 或者叫拉曼成像就是将研究的对象可视化的一种手段。用户可以直接从 Mapping 图像上得到如化学成分的空间 分布，非常直观。 既然说 Mapping 是显微图像的一种，那么 Mapping 就必须有显微图像应该具备的特点，即就是空间分辨率和成像速度。

1.空间分辨率

空间分辨率分为横向 (XY 平面 ) 和纵向 (Z 轴 ) 两个指标， 横向分辨率主要受物镜数值孔径 (NA)，激光器波长，共焦针 孔的尺寸以及激光器光斑质量的影响，而纵向分辨率也就是 我们讲的共聚焦性能，除了上面几个因素外，还跟系统的优 化设计有很大的关系。经过优化过后的 Finder930，可以在 100X，0.9NA 物镜，532nm 激光测试条件下，达到横向空 间分辨率 0.5μm，纵向空间分辨率 1μm@10μm 针孔。而我 们的所有 Mapping 均可以在共聚焦情况下完成，因此保证了 Mapping 结果的空间分辨率。

2.成像速度

Mapping 成像速度是另外一个重要的参数，主要取决于 系统的灵敏度，电动台的精度以及软件的处理能力。灵敏度 要够高，单光谱的采集时间才可以更短，才能从本质上提升 Mapping 速度，而电动台的高精度主要是防止图像畸变，软 件的 Mapping 逻辑是为了提升 Mapping 速度，做到边走边 采的同步功能，软件的实时处理能力比如噪声抑制，背景扣 除等功能，可以从弱信号、复杂信号当中把拉曼光谱提取出 来实时显示。 2.1. 系统灵敏度 : 镀银反射镜，可升级宽谱介质膜 ; 光谱 仪可做镀银升级 ;F/4.2 通光口径 ;CCD 采用深制冷，背照式 深耗尽芯片，峰值量子效率 >90%;1.48MHz 读出速度，可实 现一秒钟 100 张以上光谱采集速度。 2.2. Mapping 采集图像时，电动位移台先从原点移动至 采集目标区域零点，然后依照程序设计进行逐点逐行扫描， 扫描结束后，电动位移台回到扫描区域的中心点。此时可以 对采集到光谱进行数据处理，得到理想的拉曼Mapping图像。

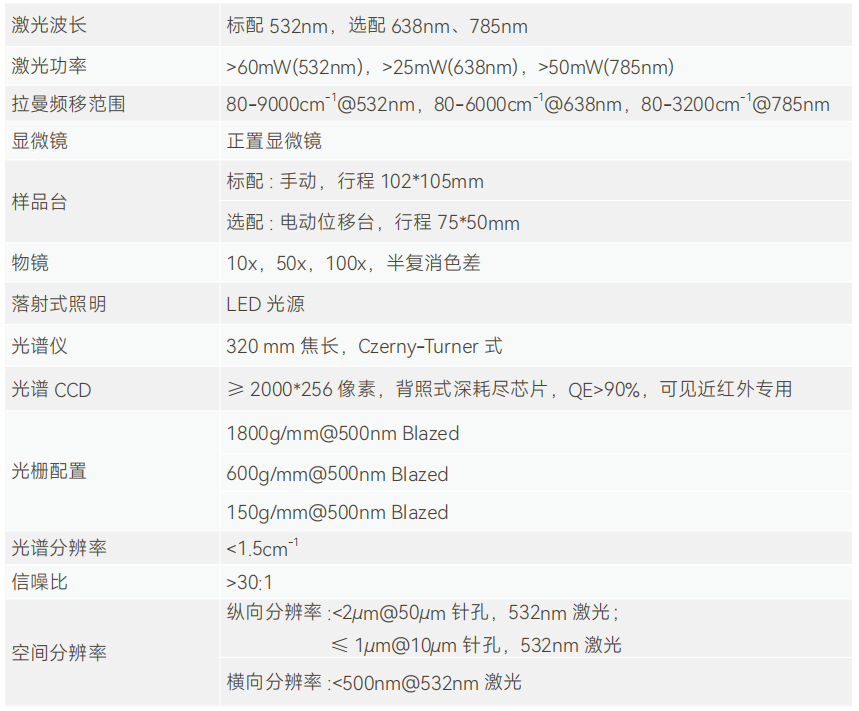

全自动化拉曼光谱分析系统Finder 930 系统技术规格
