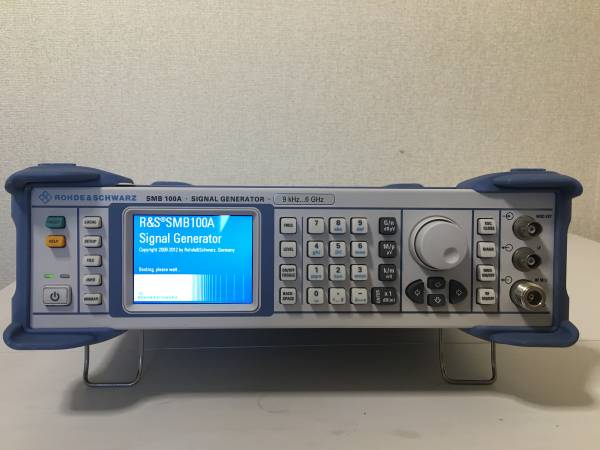

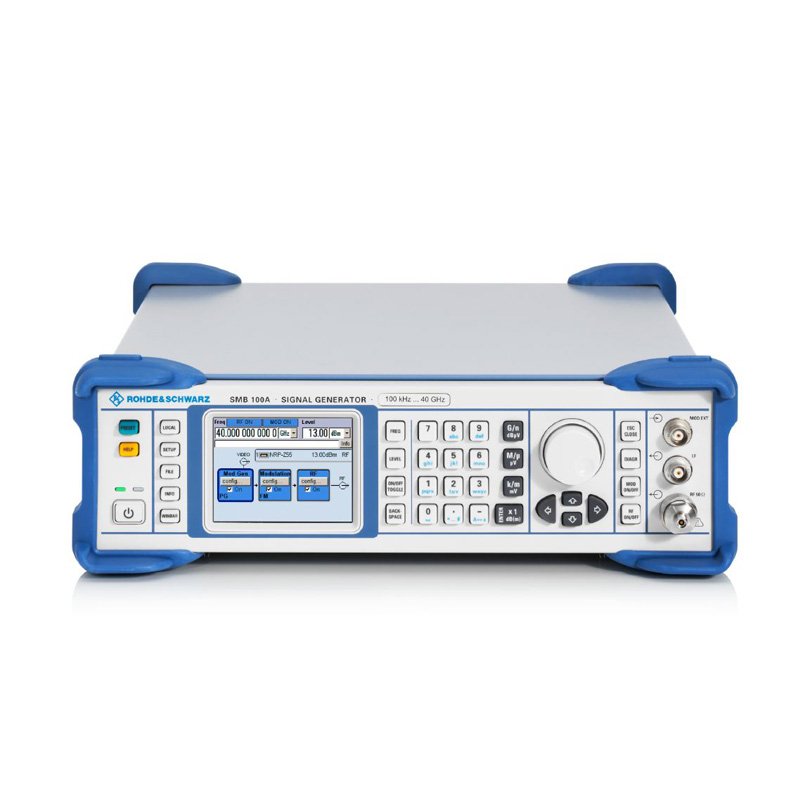

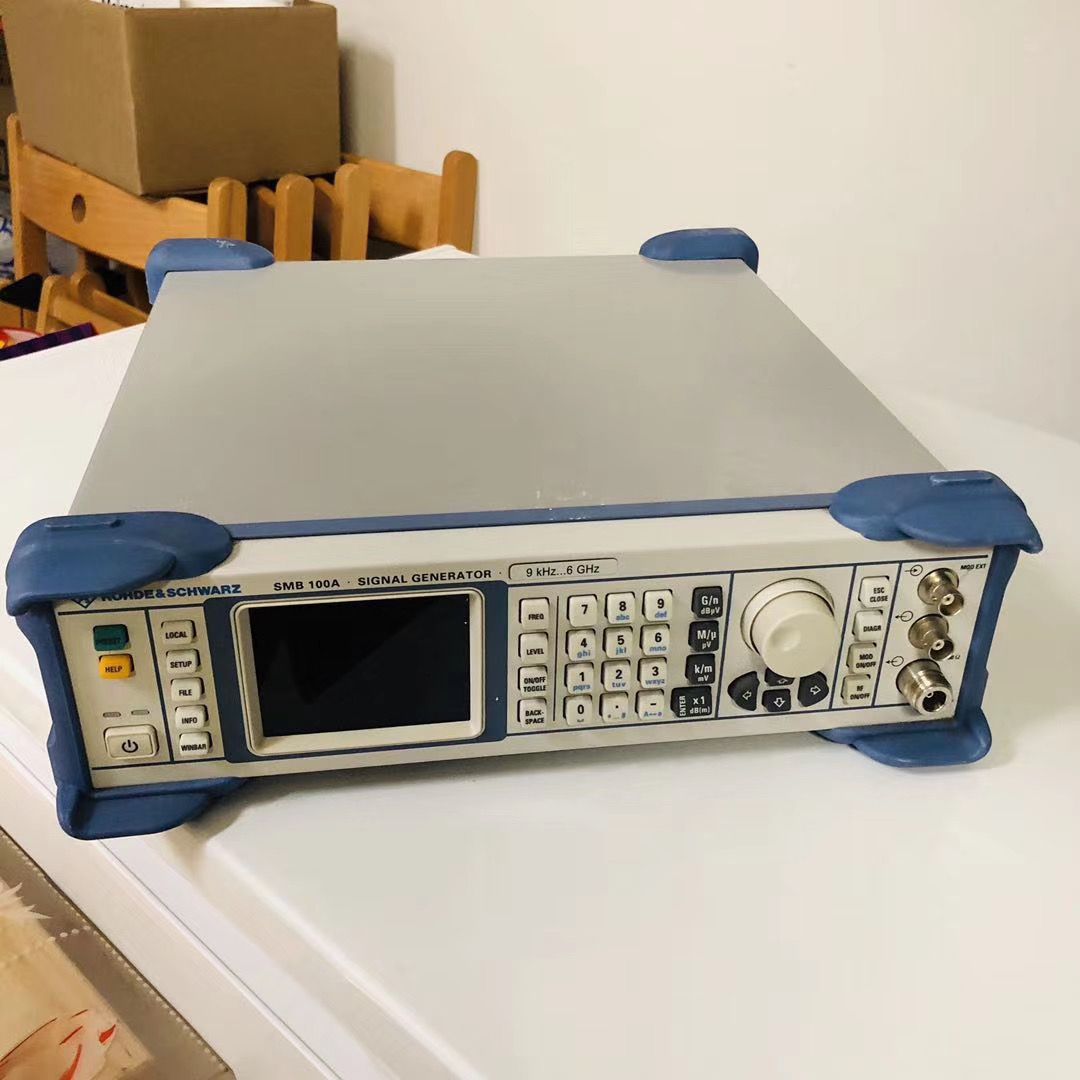

R&S罗德与施瓦茨SMB100A模拟射频/微波信号源

R&S罗德与施瓦茨SMB100A模拟射频/微波信号源

R&S?SMB100A是R&S?倾力打造的一款卓越的中档模拟射频/微波信号源。R&S?SMB100A具有极高的输出信号质量和功率，加上小巧的外形，以及重量轻，使之成为用途广泛的理想测量仪器。因此，R&S?SMB100A 是用于产品开发、生产、服务的理想工具。简而言之，哪里需要模拟射频/微波信号，哪里就需要它。

R&S罗德与施瓦茨SMB100A模拟射频/微波信号源主要特点

? 灵活的频率范围 9 kHz～1.1/2.2/3.2/6GHz 或100kHz～12.75/20/40GHz

? 优质的频谱纯度，1 GHz相位噪声仅为-128 dBc/Hz@20 kHz offset

? 高功率输出到+27dBm

? 极宽的输出功率范围，输出功率从-145 dBm 到+25 dBm

? 极短的设置时间，列表模式下小于1 ms

? 优质的输出电平精度和电平重复性

? 标配所有的模拟调制功能（AM/FM/PhiM）

? 优质的脉冲调制质量，最小脉宽10 ns，开关比高达90 dB

? 可选配高性能的脉冲串功能

? 先进的立体声/RDS编码器，方便测试FM立体声/RDS设备

? 标配频率列表模式、电子衰减器和过压保护器

? 支持输出功率自校准（需要NRP-Z系列功率探头）

? L inux操作系统，支持Web进行远程控制

? 接口丰富，标配USB/LAN/GPIB等接口

? 便捷的图形化操作界面，完善的在线帮助功能

? 适应恶劣的野外环境，即使在4600米海拔或者0～55摄氏度条件下也能可靠工作

R&S罗德与施瓦茨SMB100A模拟射频/微波信号源应用领域

? 无线接收机灵敏度和非线性测试

? 放大器等射频模块的测试

? 替代系统本振或者晶振

? 脉冲雷达系统测试

? F M立体声/RDS设备测试

? 电磁抗扰度（EMS）测试激励源

R&S罗德与施瓦茨SMB100A模拟射频/微波信号源

作为频率范围为 9 kHz 至 6 GHz 的射频源，R&S SMB100A 涵盖了射频应用的所有重要频段。传统的模拟 AM/FM 和 PhiM 调制模式以及频率扫描、电平扫描和 LF 扫描也可作为标准配置提供。在生产中，R&S SMB100A 以高电平精度和电平重复性表现出色。其频率和电平切换时间短（遥控器：频率典型值 1.6 ms，电平 1.2 ms，列表模式：典型值 <1 ms）有助于确保优化吞吐量。

因此，R&S SMB100A 可用于广播、EMC 和汽车产品的生产和服务，以及半导体开发测试和航空航天和国防应用。在这里，作为选件提供的脉冲调制器（典型值 90 dB 开/关比）和最小脉冲宽度为 20 ns 的灵活脉冲发生器具有特殊优势。使该仪器成为这些应用的理想选择的其他特性是其坚固的设计以及它可以在高达 4600 m 的海拔高度和 0°C 至 55°C 的温度范围内使用的事实。
