- 企业类型：贸易商
- 新旧程度：全新
- 原产地：日本
- 电源电压：DC 5V (4.5 ～ 6V)
- 功耗：4W

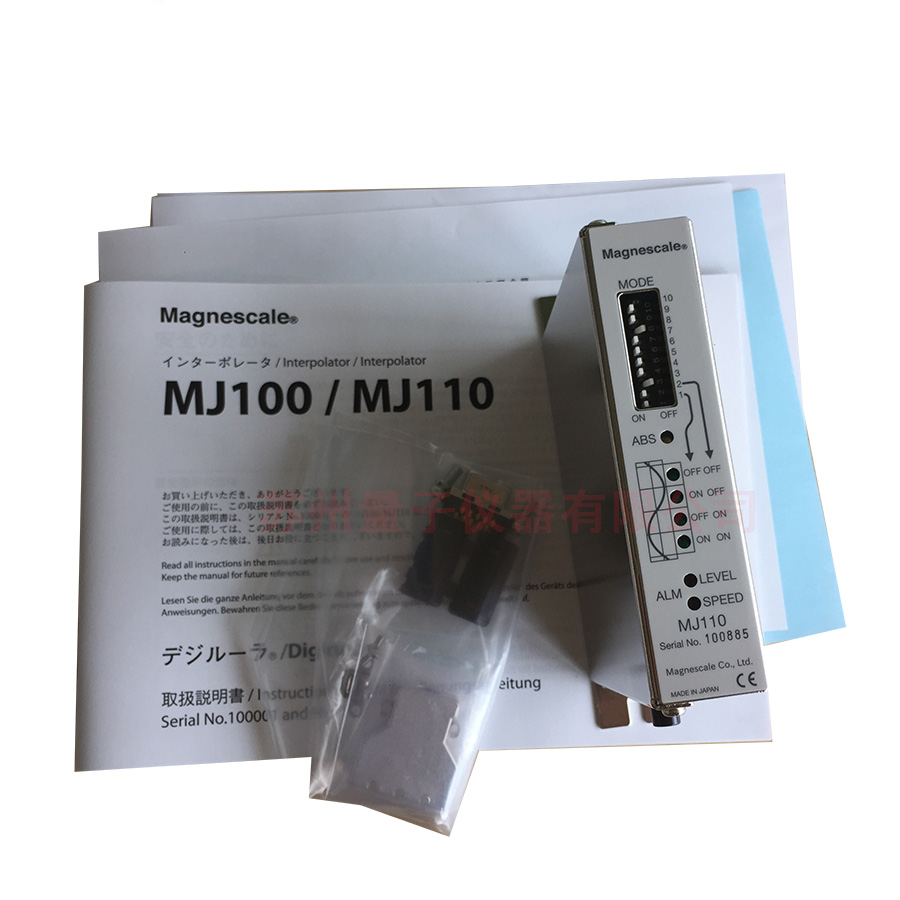

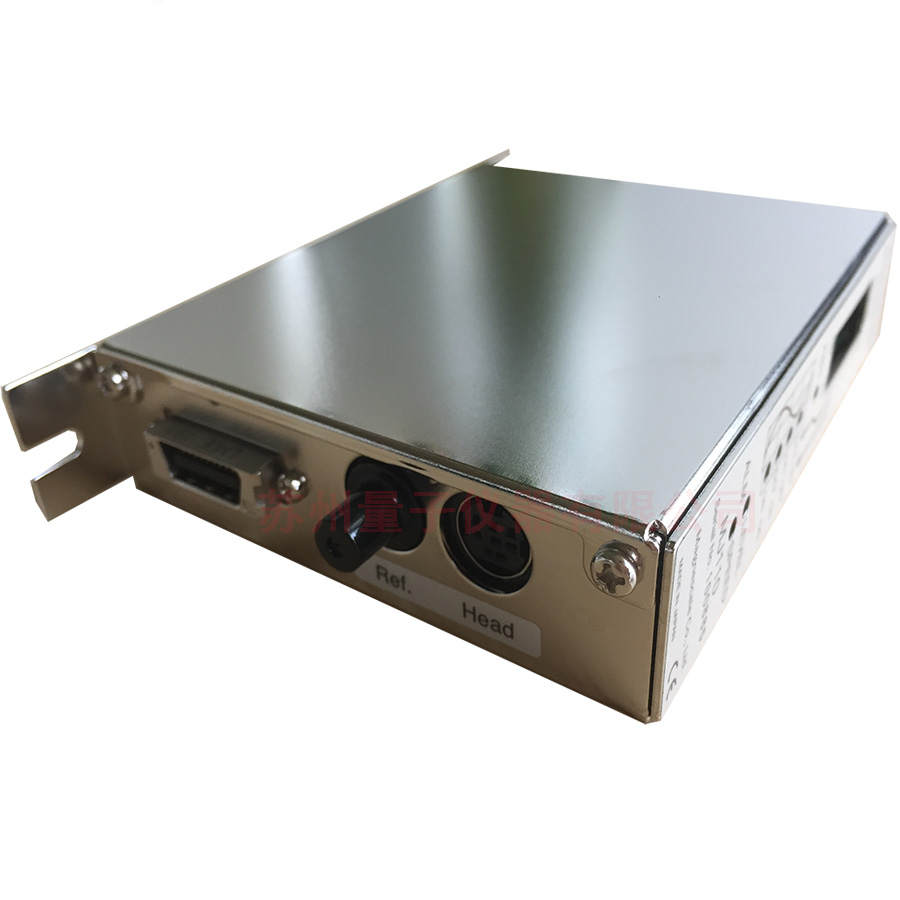

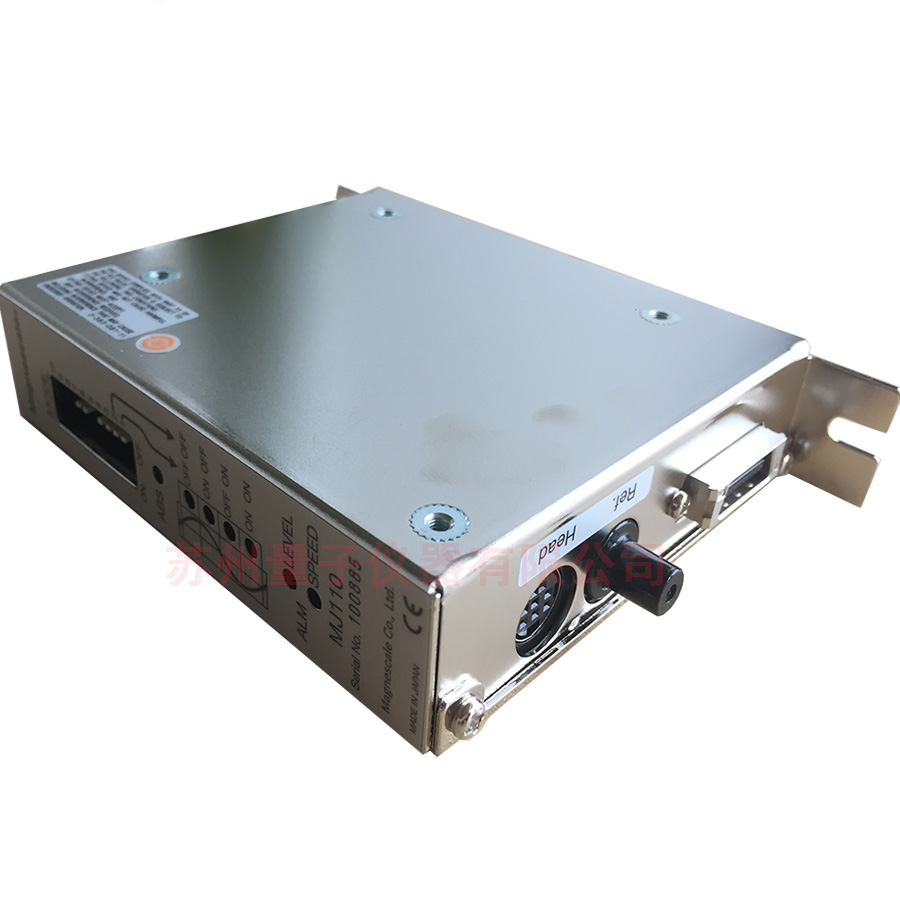

magnescale放大器MJ100/MJ110
MJ100/MJ110的特点
作为工业机械使用而设计的1轴1外壳型内插盒，为贴装磁栅尺专用型
多可分割成40到1000个部分
与另售的贴装磁栅尺读头组件PL25及栅尺组件SL110/130 (基本波长=5mm)，
或 PL60及栅尺组件SL331 (基本波长=2mm)组合使用时，输出分辨率为2 ～ 125μm的A/B相(脉冲)信号电源电压 MJ100：5V (4.5 ～ 6V)，MJ110：12 ～ 30V (11 ～ 31V)
MJ100同时输出以贴装磁栅尺的再生波长(PL25=5mm，PL60=2mm)为1个周期的UVW相
| 主要规格 | ||
|---|---|---|
*1 该值是小相位差为1μs时的参考值。可能会因输出电缆的长度而无法工作 记载内容如有变更，恕不另行通知 | ||
| 型号 | MJ100 | MJ110 |
| 电源电压 | DC 5V (4.5 ～ 6V) | DC 12 ～ 30V (11 ～ 31V) |
| 功耗 | 4W | 3W |
| 输出接口 | 线驱动器 (符合EIA-422) | 集电极开路 (IOL=50mA max.) |
| 输出 | A/B相(脉冲)，Z相，UVW相，警报 | A/B相(脉冲)，Z相，警报 |
| 分割数 | 1000?960?800?512?500?480?400?256?240?200?128?120?100?80?64?40 及其1/2 (但是，不满足同步原点规格) | |
| 大响应频率1000分割 | 6kHz：连接PL25时为1800m/min 连接PL60时为720m/min | 600Hz：连接PL25时为180m/min 连接PL60时为72m/min*1 |
| 500分割 | 15kHz：连接PL25时为4500m/min 连接PL60时为1800m/min | 1.5kHz：连接PL25时为450m/min 连接PL60时为180m/min*1 |
| 200分割 | 42kHz：连接PL25时为12600m/min 连接PL60时为5000m/min | 4.2kHz：连接PL25时为1260m/min 连接PL60时为500m/min*1 |
| 120分割 | 70kHz：连接PL25时为21000m/min 连接PL60时为8400m/min | 7.4kHz：连接PL25时为2220m/min 连接PL60时为888m/min*1 |
| 小相位差 | 100ns | 1μs |
| 警报*2 | 速度警报 (小相位差时间或大响应频率)，电平警报(0.4Vp-p 或更低)，小警报时间 约400ms | |
| 系统启动时间 | 开机后0.5秒 或更短 | |
| 连接对象栅尺 | PL25 或 PL60 | |
| 工作温度范围 | 0 ～ 45℃ | |
| 保存温度范围 | -20 ～ 60℃ | |
| 外形尺寸 | 138×93×26(mm) 包括突出物 | |
| 质量 | 350g | |
| 附属品 | 使用说明书，输出连接器，连接器帽，安装螺丝，铁氧体磁芯 | |
| 另售附件 | SET-P16-1 (用于外部原点)栅尺延长电缆，外部原点延长电缆，带电缆输出连接器 | |
