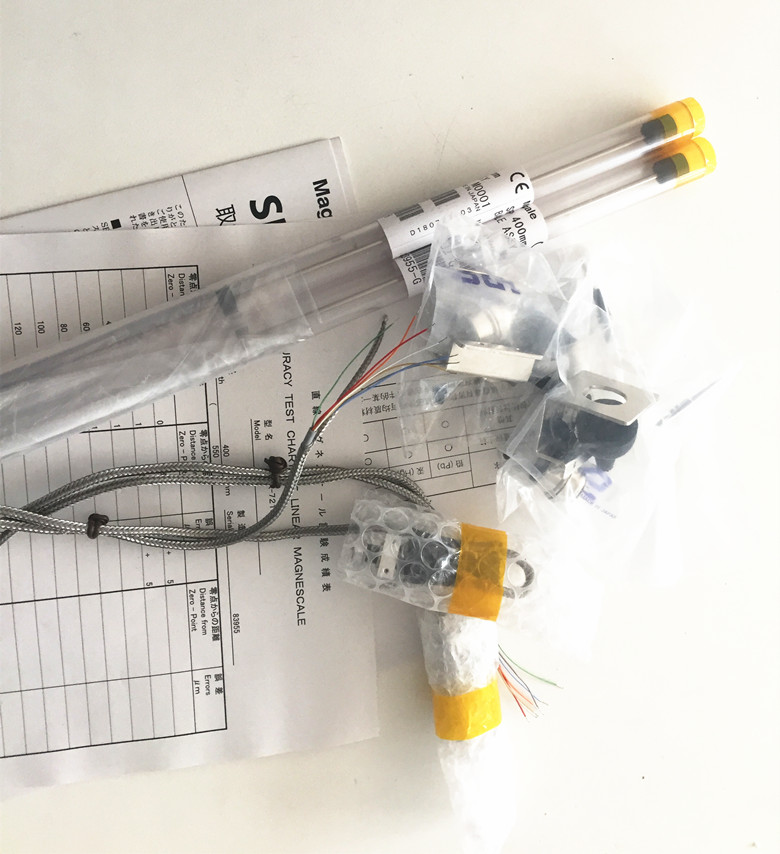

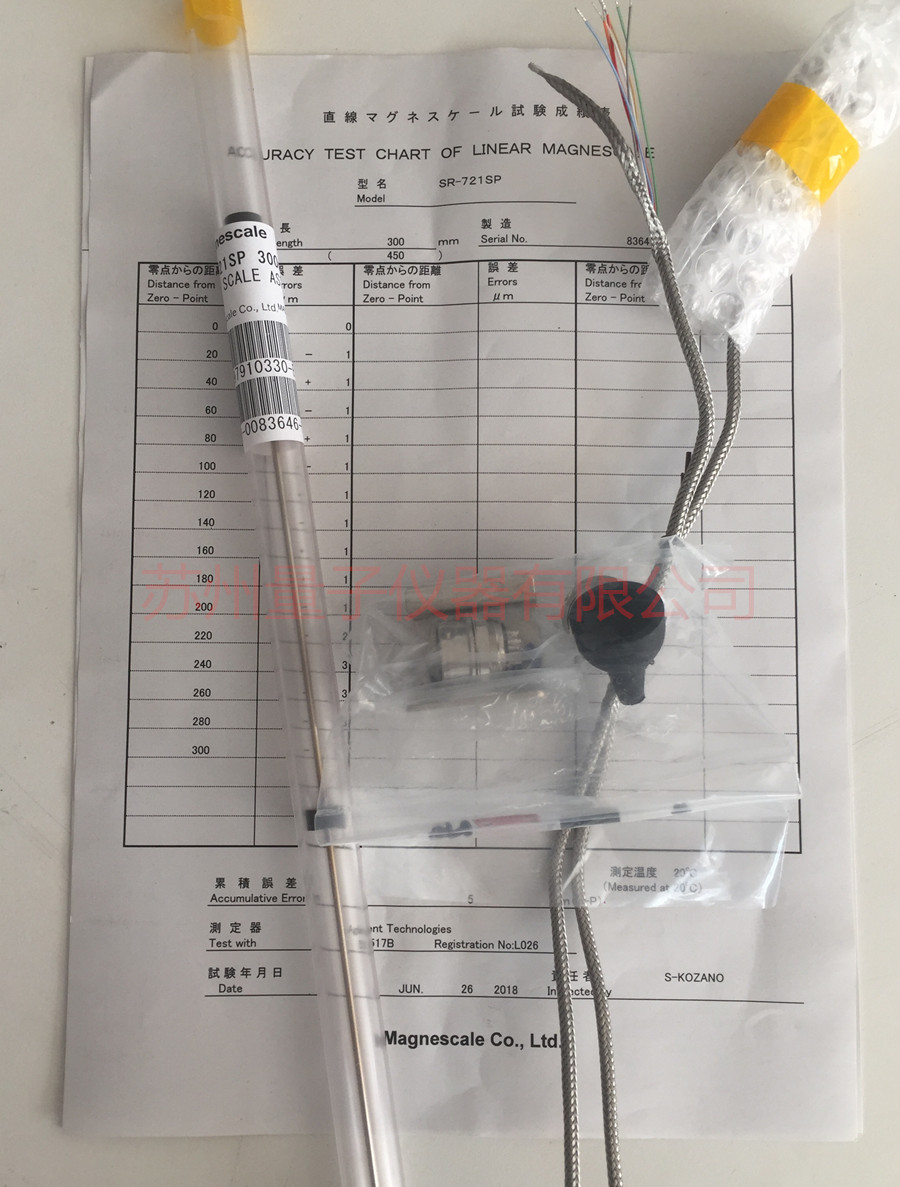

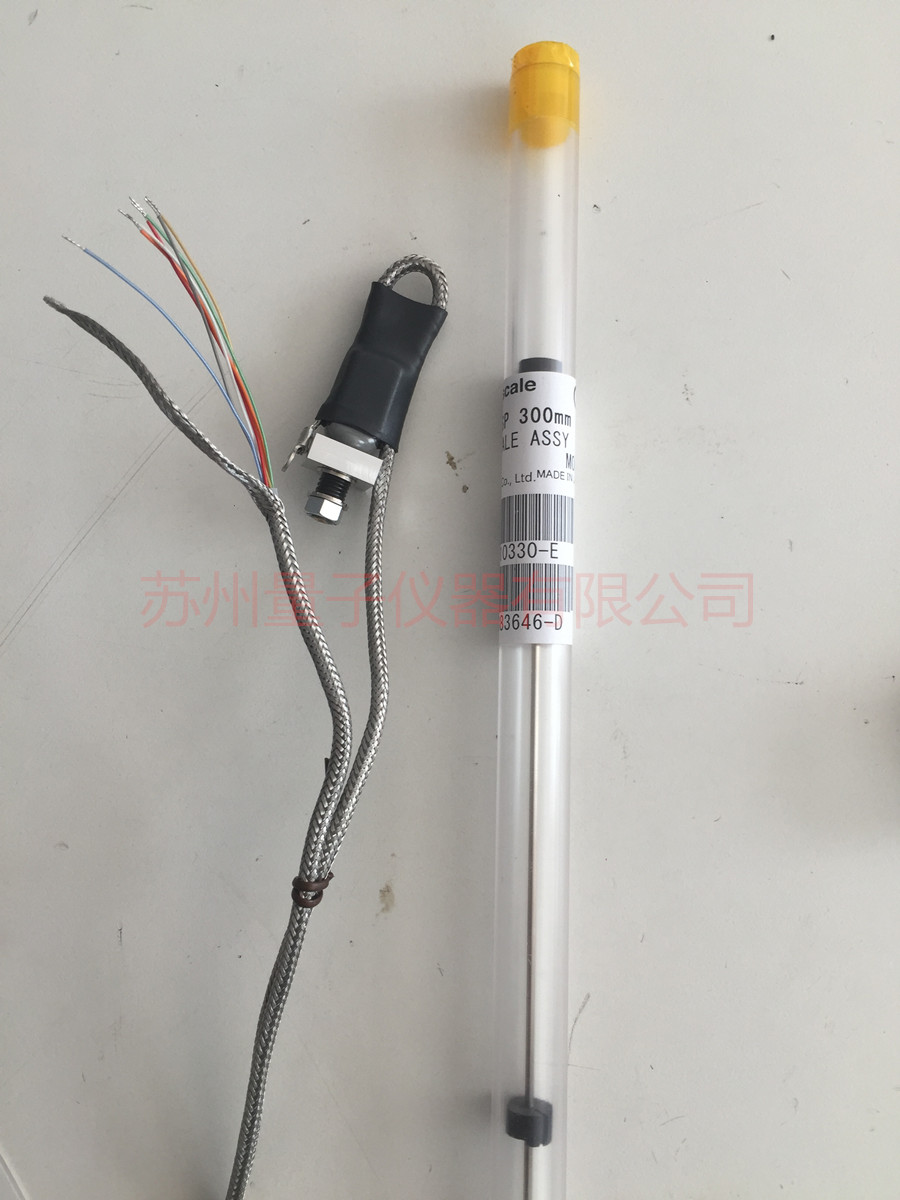

日本magnescale磁尺SR721SP-400
磁尺SR721SP-400 核心参数与特性总结
一、基础信息
品牌与产地：日本Magnescale（索尼旗下工业测量品牌）
型号：SR721SP-400
类别：磁栅尺位移传感器
测量范围：标称测量长度为400mm（实际产品全长550mm，含安装余量）
应用领域：冶金工业（钢/铝冷轧、热轧厂厚度反馈系统）、金属加工机械、木工机械、石材机械等高精度位置测量场景。
二、核心性能参数
分辨率
0.1μm~1μm：适用于冶金轧机厚度控制、半导体制造等超精密测量。
2μm~10μm：适用于一般金属加工、木工机械等对精度要求稍低的场景。
可选范围：0.1μm、0.2μm、0.5μm、1μm、2μm、2.5μm、4μm、5μm、10μm
适用场景：
输出信号
信号类型：A/B相线驱动差分信号（90°相位差）
优势：抗干扰能力强，传输距离远，适合工业环境长距离布线。
附加信号：原点信号（Z相）、警示信号（超速或错误检测）。
输出脉宽
可选范围：0.1μs、0.2μs、0.25μs、0.5μs、1μs、2μs、2.5μs、5μs、10μs、20μs
作用：调节信号脉冲宽度以适应不同控制系统的时序要求。
响应速度
指标：>42m/min（分辨率0.1μm时）
意义：可满足高速轧制、动态测量等场景的实时性需求。
精度
标称值：±5μm（20℃环境下）
影响因素：温度漂移、安装对齐误差、磁尺与读数头间隙等。
供电电源
要求：+5VDC（±5%~2%）
功耗：约3W（典型值）
三、环境适应性
工作温度范围：-5℃~40℃（部分资料显示MD20B信号放大器支持0℃~75℃）
存储温度范围：-10℃~50℃（MD20B扩展至-10℃~75℃）
防护等级：未明确标注，但磁栅尺结构通常具备防尘、防油污能力，适合工业现场。
四、机械特性
尺寸：
磁尺长度：550mm（含安装端）
宽度：5mm（磁尺条）
重量：约1kg
安装方式：
磁尺条通过螺钉或胶粘固定于被测物体表面。
读数头（未在参数中明确，但通常配套）需与磁尺保持0.5mm~1.5mm间隙，并确保平行度。
五、配套与扩展性
信号放大器：需配用MD20B（原MD20A已停产）
功能：信号调理、分辨率与脉宽设置、错误检测。
接口：支持A/B/Z相信号输出，可连接PLC、CNC控制器或显示器。
可选规格：
磁尺系列：SR721SP-150、SR721SP-200、SR721SP-250、SR721SP-300、SR721SP-350、SR721SP-400（覆盖150mm~400mm测量需求）。
其他型号：HA-721SP、MSS-975R等（功能类似，但尺寸或接口不同）。
六、典型应用
冶金行业：
钢/铝冷轧热轧厂：用于轧机厚度反馈系统，实时监测板材厚度并调整轧辊间隙，确保产品符合公差要求。
优势：高分辨率（0.1μm~1μm）和快速响应（>42m/min）可适应高速轧制过程中的动态调整。
金属加工机械：
数控机床：作为位置反馈元件，提升加工精度和重复定位精度。
木工/石材机械：
锯切、铣削设备：用于刀具位置检测，防止过切或欠切。
七、选型建议
分辨率选择：
根据测量精度需求选择，冶金轧机建议0.1μm~1μm，一般机械加工可选2μm~5μm。
输出脉宽匹配：
需与控制系统输入时序兼容，避免信号丢失或误触发。
环境适应性：
若工作温度超出-5℃~40℃，需确认MD20B信号放大器是否支持扩展范围（0℃~75℃）。
安装空间：
确保磁尺条长度（550mm）和读数头尺寸符合设备布局要求。
