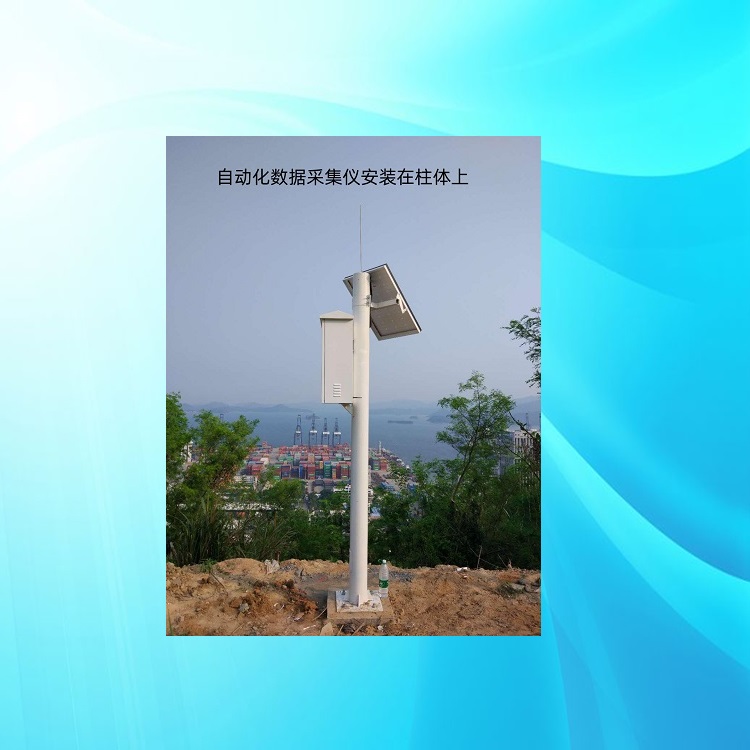

自动化数据采集仪 型号:Micro-40Pro

自动化数据采集仪 型号:Micro-40Pro 库号：D409728

指标

（1）硬件参数

处理器：NXP I.MA 6UltraLite528MHz Cortex-A7；

操作系统：Linux；

存储：256M ROM(可扩展至128GB)/256M RAM；

网络接口： 4G通、LAN、WIFI、北斗卫星。

数据接口：USB、RJ45、RS485、WIFI；

测量接口：测量模块接口、智能设备接口（GNSS、次声等）、智能传感器接口、雨量传感器接口、温湿度传感器接口；

机箱规格： (L含挂件尺寸)400*(W)260*(H)190mm；

（2）电源

供电方式：DC 9V～18V/AC 220V；

电 池：标配12V 50Ah免维护蓄电池（可根据现场应用调整电池容量）；

太 阳 能：支持16-25V太阳能电池板，内置太阳能充电控制器；

功 耗：整机工作状态不大于1W，待机状态不大于0.5W；遇持续阴雨天可连续工作30天以上。

（3）通信

数据：支持5个数据（可扩展至多）；

数据补发：具备自动补发未正确上报数据的功能；

通信协议：兼容云平台协议；使用MQTT协议进行数据传送，可使用中国移动OneNet物联网平台进行调试；支持接收并执行贵州省地质灾害指挥平台的远程控制指令；也可根据客户要求定制协议；

通信方式：用户通过RJ45端口、WIFI、USB端口、RS485接口连PC机和手机连WIFI用WEB复位面对自动化数据采集仪进行召测、查询和修改配置；也可利用RJ45端口、4G通和北斗卫星联网，通过平台远程下发指令的方式对自动化数据采集仪进行召测、重启，查询和修改自动化数据采集仪的时钟、采集策略、阈值、设备状态等。自动化数据采集仪可设置某一种通信方式为主通讯方式，另一种为备用通信方式，当主通讯方式异常时自动切换为备用通信方式。

（4）采集

接入设备：自动化数据采集仪标配测量模块，可选配雨量传感器、温湿度传感器。其中测量模块具备混合式测量功能，任何一个通道均可连接一支带有温度传感器的振弦式、差阻式、电阻应变片式、标准电流、电压型、电阻、电位计式、频率等传感器，测量精度和分辨率

传感器类型 测量精度 分辨率弦式 频率：0.1Hz 温度：0.5℃ 频率：±0.01Hz 温度：0.1℃

差阻式 电阻比：0.0001 电阻和：0.02Ω 电阻比：0.00001 电阻和：0.001Ω

标准模拟量 电压：0.02%FS 电量：0.05%FS 电压：＜0.1mV 电流：0.5uA

线性电位计（10KΩ） 电阻比：0.0001 电阻值：10Ω 电阻比：0.00001 电阻值：0.1Ω

采集策略：设备支持测量、定时测量和即时测量等多种测量方式；

加 密 报：具备加密采集功能，加密采集周期可配。

（5）数据存储容量

标配存储容量256M（可通过USB和SD卡扩展至128GB）；256M容量可存储数据，每小时测量一次可保存5年以上的数据，当数据存满时自动循环覆盖旧数据。

（6）阈值触发

当传感器测值过设定的阈值时，立即将所测数据报送至平台。具备阈值触发短信报警并直接触发预警喇叭报警的功能。

（7）工作环境

工作温度：-30～70℃

工作湿度：0～95%RH（无凝露）

贮存温度：-40~85℃

贮存湿度：0～95%RH（无凝露）
