- 价格：4190
- 测量范围：25MM
- 外观尺寸：250
- 电源电压：DC+5V±5%
- 导电环：1
- 输出信号：输出A/B/Z相电压差动型线驱动器信号(符合EIA-422)
- 防护等级：IP64
- 工作温度范围：0～50°C
- 重量：250

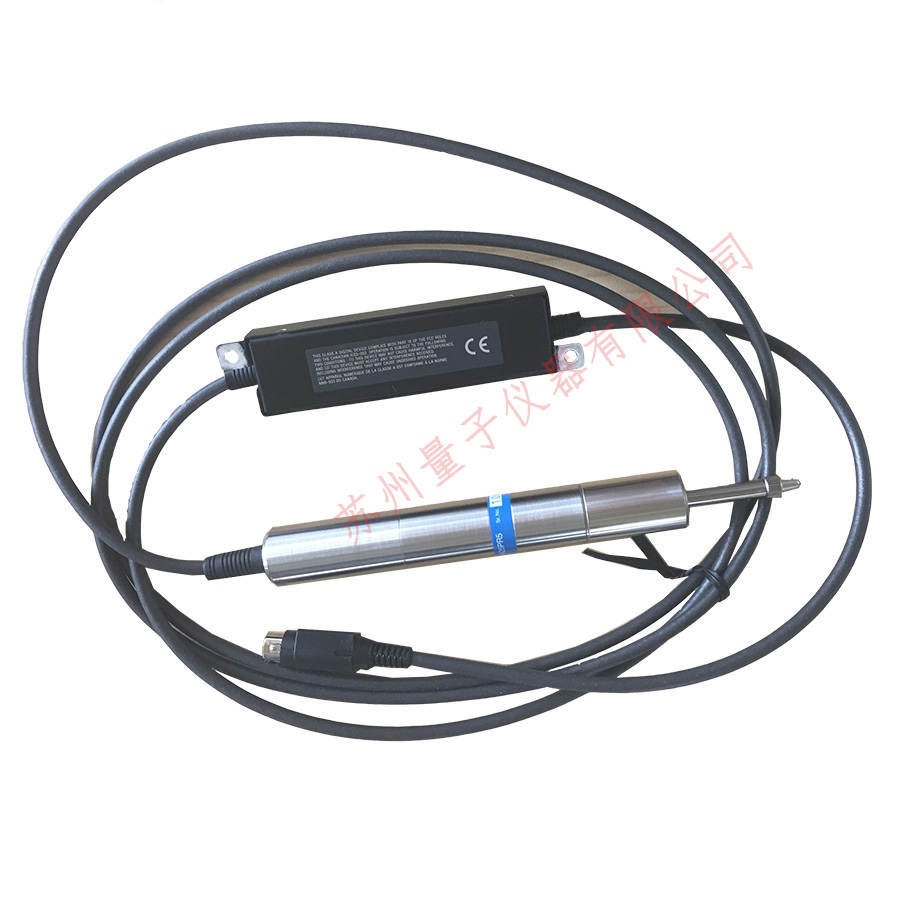

日本magnescale传感器DK25PR5
可测量205mm的产品阵容
高刚性，结构坚固，具有出色的耐环境性，可支持各种各样的测量
测量范围：10mm，25mm，50mm，100mm，155mm，205mm
分辨率：0.5μm
精度：2μm p-p ～ 6μm p-p (因机型而异)
防尘，防滴，防油结构。耐环境性良好 (P型)
强测量力 (DK10 / 25 / 50 / 100P型)：4.9 ～ 9.3 N (因机型而异)
低测量力 (DK10 / 25 / 50 / 100N型)：0.3 ～ 2.7 N (因机型而异)
通过附带的磁吸附式测头，可将其吸附在移动台上进行测量 (DK155 / 205)
内置原点
输出信号：A/B相(脉冲)，原点 (输出电压差动型线驱动器信号)

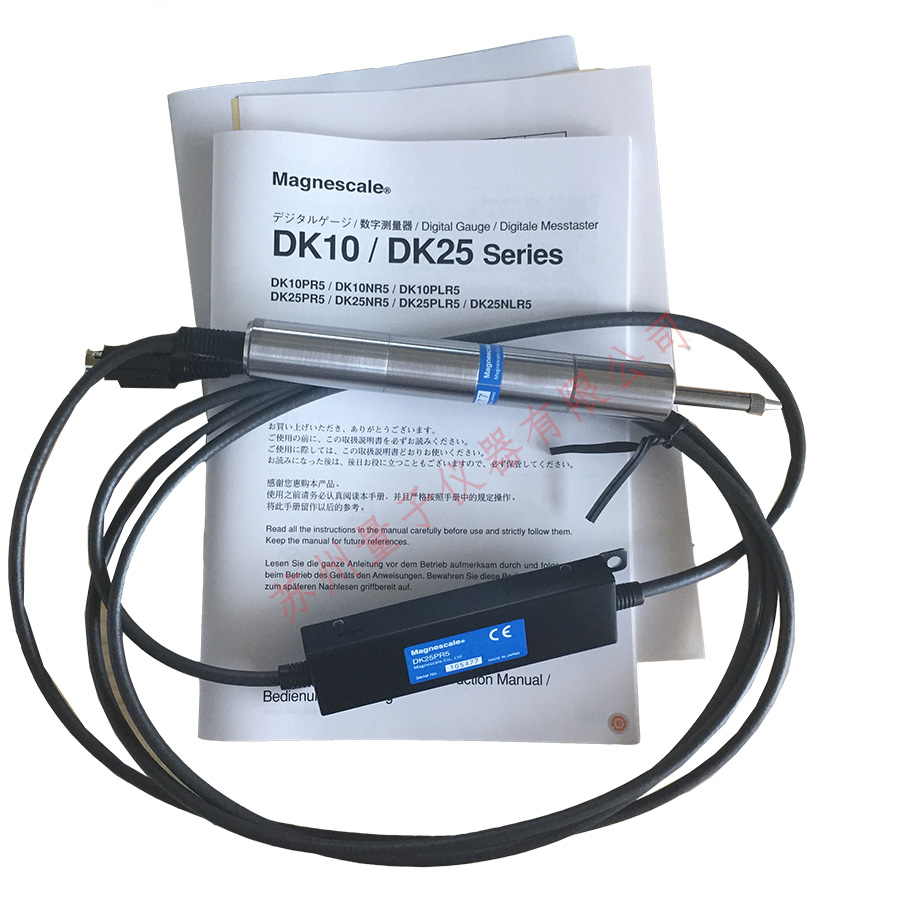

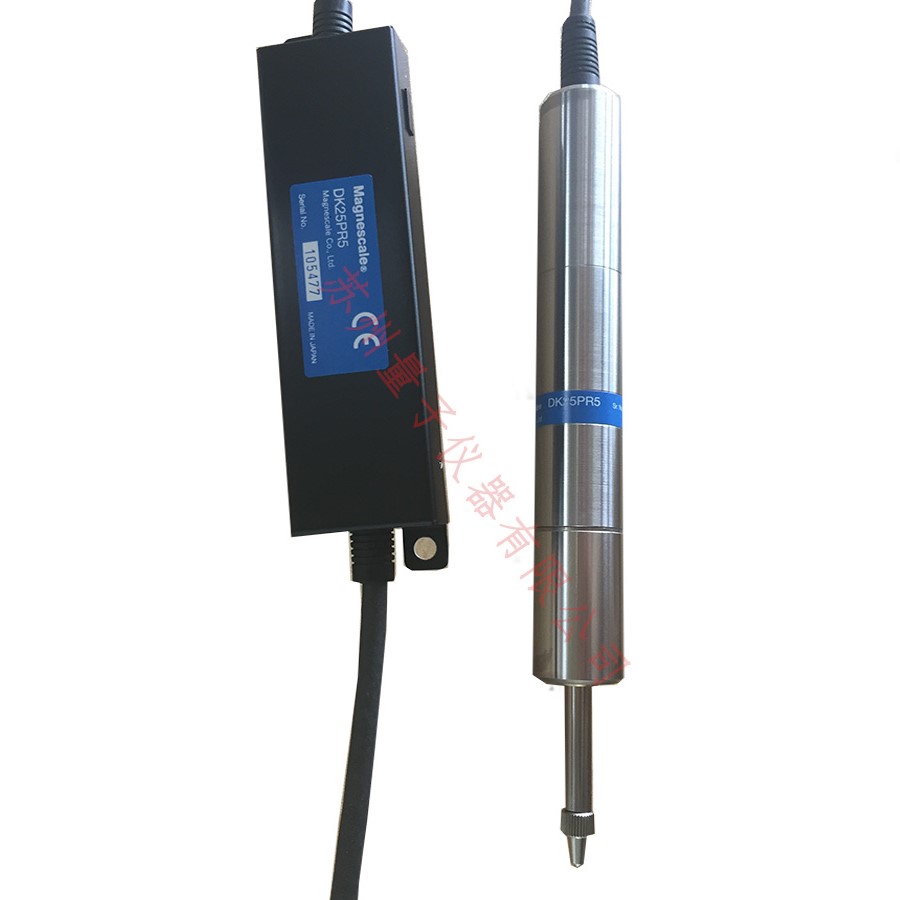

DK25PR5 DK25PR5
| 主要规格 | ||||
|---|---|---|---|---|
※1 连接到LT30系列，MG系列和LY70系列时需要设定分辨率。详情请参阅各使用说明书 记载内容如有变更，恕不另行通知 | ||||
| 型号 | DK25NR5 | DK25PR5 | DK25NLR5 | DK25PLR5 |
| 输出 | 输出A/B/Z相电压差动型线驱动器信号 (符合EIA-422) | |||
| 大分辨率※1 | 0.5μm | |||
| 测量范围 | 25mm | |||
| 精度 (20°C时) | 2μm p-p | |||
| 测量力 向上(20℃时) | 0.4 ±0.3 N | 4.9N 或更低 | 0.4 ±0.3 N | 4.9N 或更低 |
| 测量力横向 | 0.7 ±0.35 N | 4.9N 或更低 | 0.7 ±0.35 N | 4.9N 或更低 |
| 测量力向下 | 1 ±0.4 N | 4.9N 或更低 | 1 ±0.4 N | 4.9N 或更低 |
| 原点 | 1处 (在主轴移动1mm ±0.5mm的位置) | |||
| 大响应速度 | 250m/min | |||
| 耐振动 | 150m/s2 (10 ～ 2000Hz) | |||
| 耐冲击 | 1500m/s2 (11ms) | |||
| 防护等级 | IP50 | IP64 | IP50 | IP64 |
| 工作温度范围 | 0 ～ 50°C | |||
| 保存温度范围 | ?20 ～ 60°C | |||
| 电源电压 | DC +5V ±5% | |||
| 功耗 | 1W 或更低 | |||
| 输出电缆长度 | 约2.5m | |||
| 中控管口径 | φ20 0?0.013 mm | |||
| 质量※2 | 约300g | |||
| 测头 | 带超硬球面 DZ-122 (安装螺钉为M2.5) | |||
| 附属品 | 使用说明书，+PM4 x 5螺钉(2根) | |||
