RTS2共聚焦拉曼光谱系统

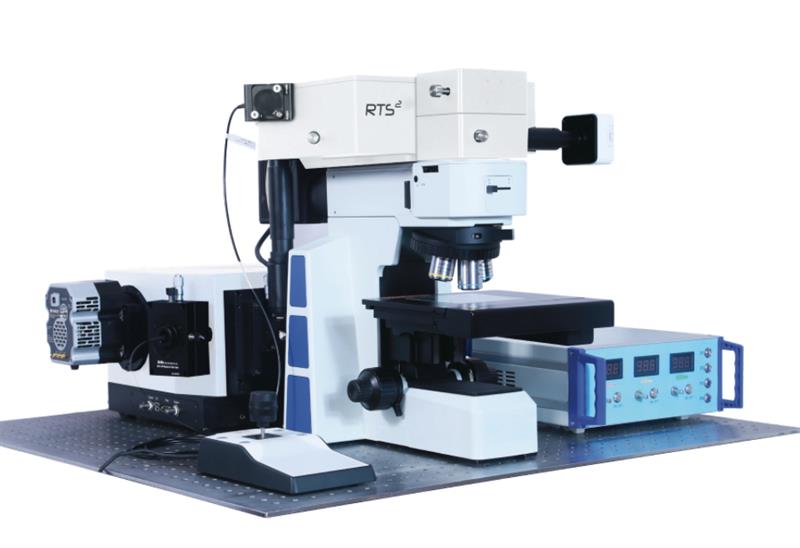

RTS2多功能激光共聚焦显微拉曼光谱系统

RTS2 多功能激光共聚焦显微拉曼光谱系统，基于新一代显微共焦技术，具有良好扩展性，可根据需求拓展为以拉曼为主要功能的显微光谱工作站，是您科学研究的优质选择！

RTS2多功能激光共聚焦显微拉曼光谱系统典型优势

•    紧凑稳定的拉曼光路，减小光程，提高系统稳定度和重复性

•    内置532,638,785 常用激光器，激光光路固化无需切换和调节

•    可扩展第四路单模光纤激光器或者自由光路耦合，兼容各类激光器

•    狭缝-CCD 和光纤针孔两种耦合方式，任意切换，兼顾显微成像和共聚焦模式

•    未经任何改造的科研级正置显微镜，可保证显微镜原有功能不受影响

•    标配320mm 焦长影像校正高通光量光谱仪，高像素深制冷光谱CCD 相机

•    可扩展EMCCD，ICCD，InGaAs 阵列等探测器，扩展系统功能

•    采用超高精度电动平台，1um 定位精度，可升级拉曼Mapping 功能

•    提供与开环，闭环高低温等各类样品台等的多种联用方案

•    可与高光谱系统直接联用，进行微区透反吸，暗场散射光谱，宽场荧光光谱采集






① 拉曼接口盒：内置常用激光器及滤光片组，扩展激光器包含自由 光和单模光纤输入

② 光路转向控制：光路转向控制可向下和向左，与原子力，低温， 探针台等外设联用，可升级振镜选项

③ 明视场相机：明视场相机代替目镜

④ 拉曼显微镜：正置科研级金相显微镜，标配落射式明暗场照明， 其他照明方式可升级

⑤ 电动样品台：75x50mm 行程高精度电动载物台，1μm 定位精度

⑥ 光纤共焦或者针孔共焦模式：可提高 Z 轴共焦分辨率，Z 分辨 <1.5μm@10μm 针孔

⑦ CCD- 狭缝共聚焦耦合：标配自由光 CCD- 狭缝耦合方式，可使 用光谱仪成像模式，高通光量

⑧ 光谱 CCD：背照式深耗尽型光谱 CCD 相机，200-1100nm 工作波段，峰值 QE>90%

⑨ 320mm 光谱仪：F/4.2 高通光量影响校正光谱仪，1x10-5 杂散光抑制比

拉曼光谱性能指标

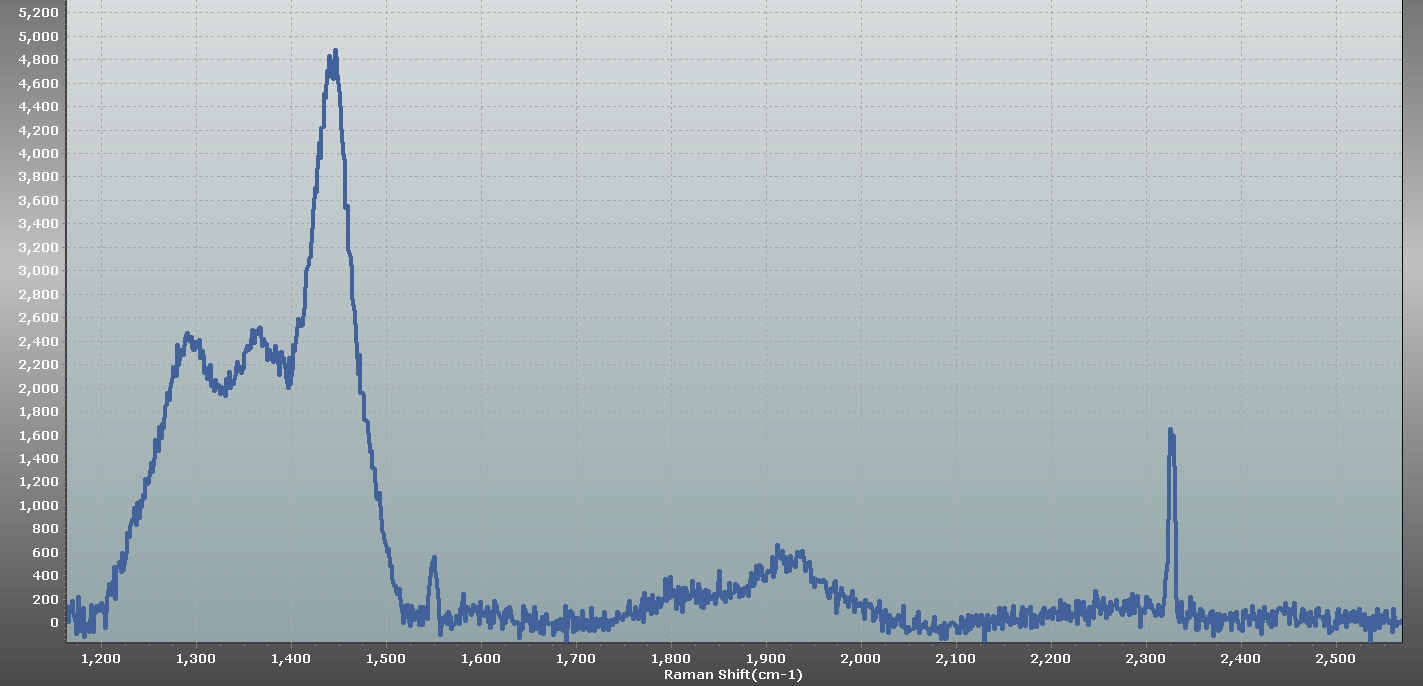

硅三阶峰信噪比 >30:1， 硅四阶峰可见 检测条件 :532nm 激 光 器， 100μm 狭 缝 宽 度，Multitrack 模式下 100x 物镜 (0.9NA)，样 品上激光功率 10mW，积分时 间 300s，累积次数 1，600 刻 线光栅

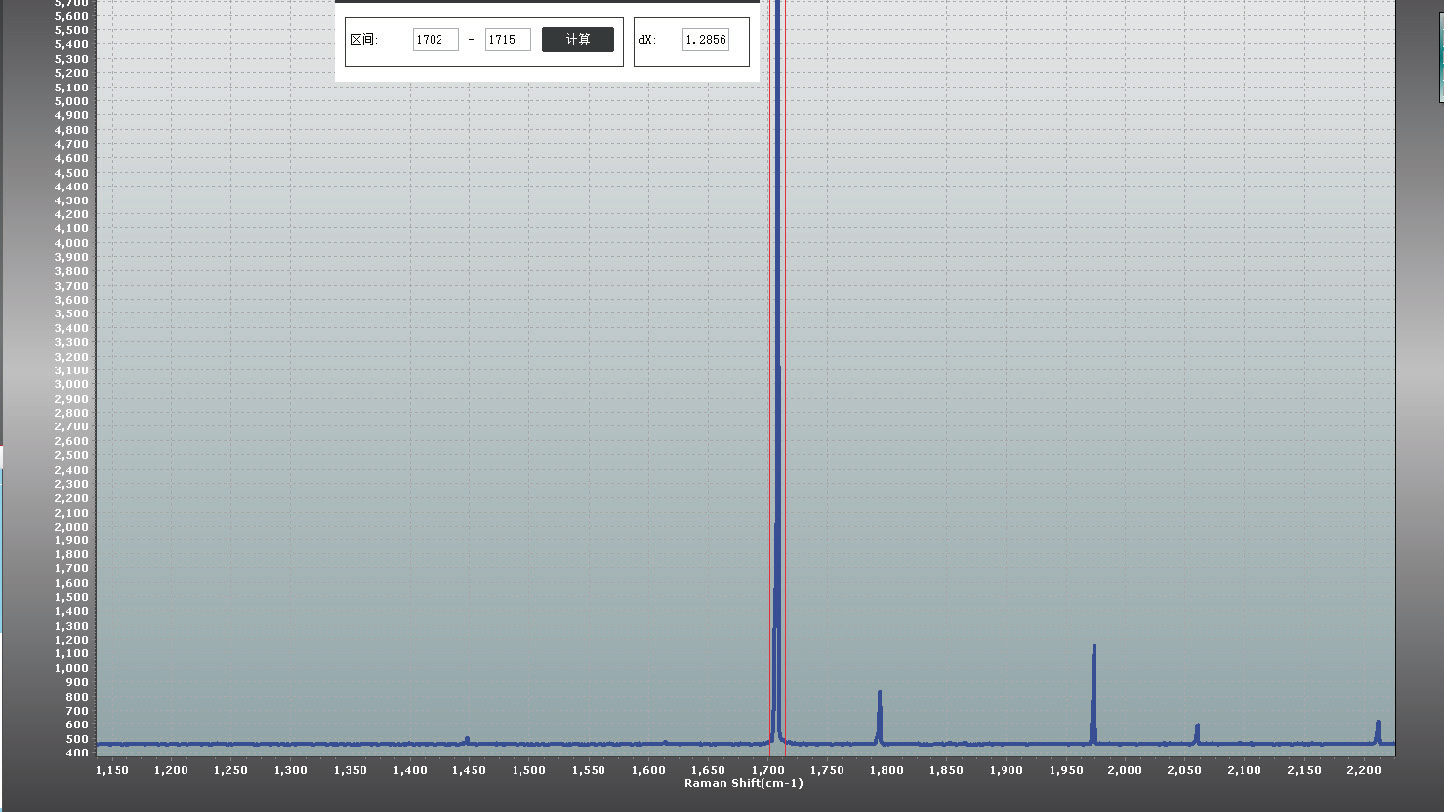

光谱分辨率 ( 半高宽 ): ≤ 1.5cm-1 典型值，2cm-1 保证值 (320mm 光 谱仪 ), ( 测量氖 灯线 585nm 半高 宽 ) 检测条件 : 在可见波段 : 采 用 氖 灯 测 量，10x 物 镜，1800g/ mm 光栅，光栅在 +1 级条件下 工 作， 狭 缝 宽 度 为 10um。 实 验时将氖灯置于显微镜下，测 量谱线为 585 nm ，半高全宽 (FWHM) ≤ 1.5cm-1

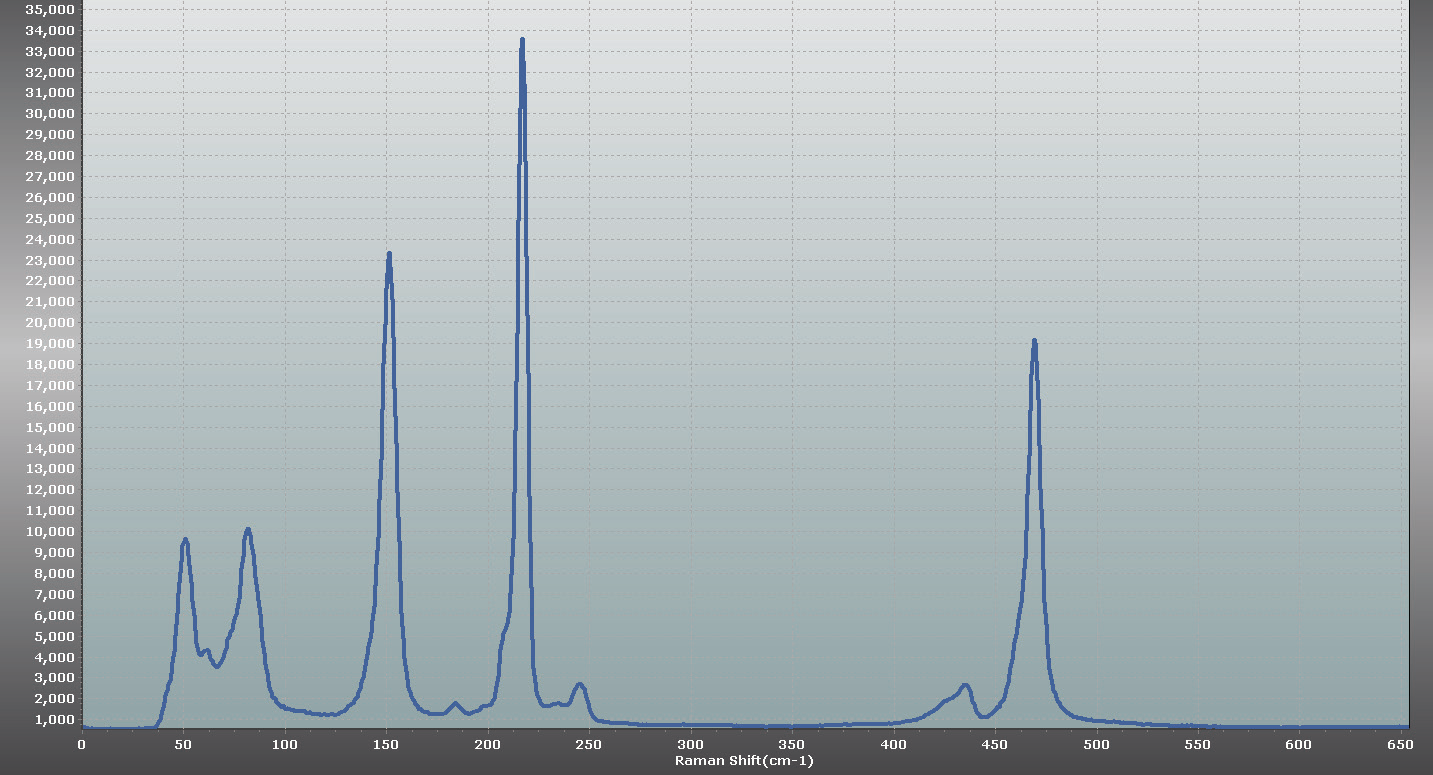

低波数性能 :60cm-1 典型值， 90cm-1 保证值，样品 : 硫，积 分时间 0.1s。 提 供 低 波 数（<  10cm-1 ）升级选项
