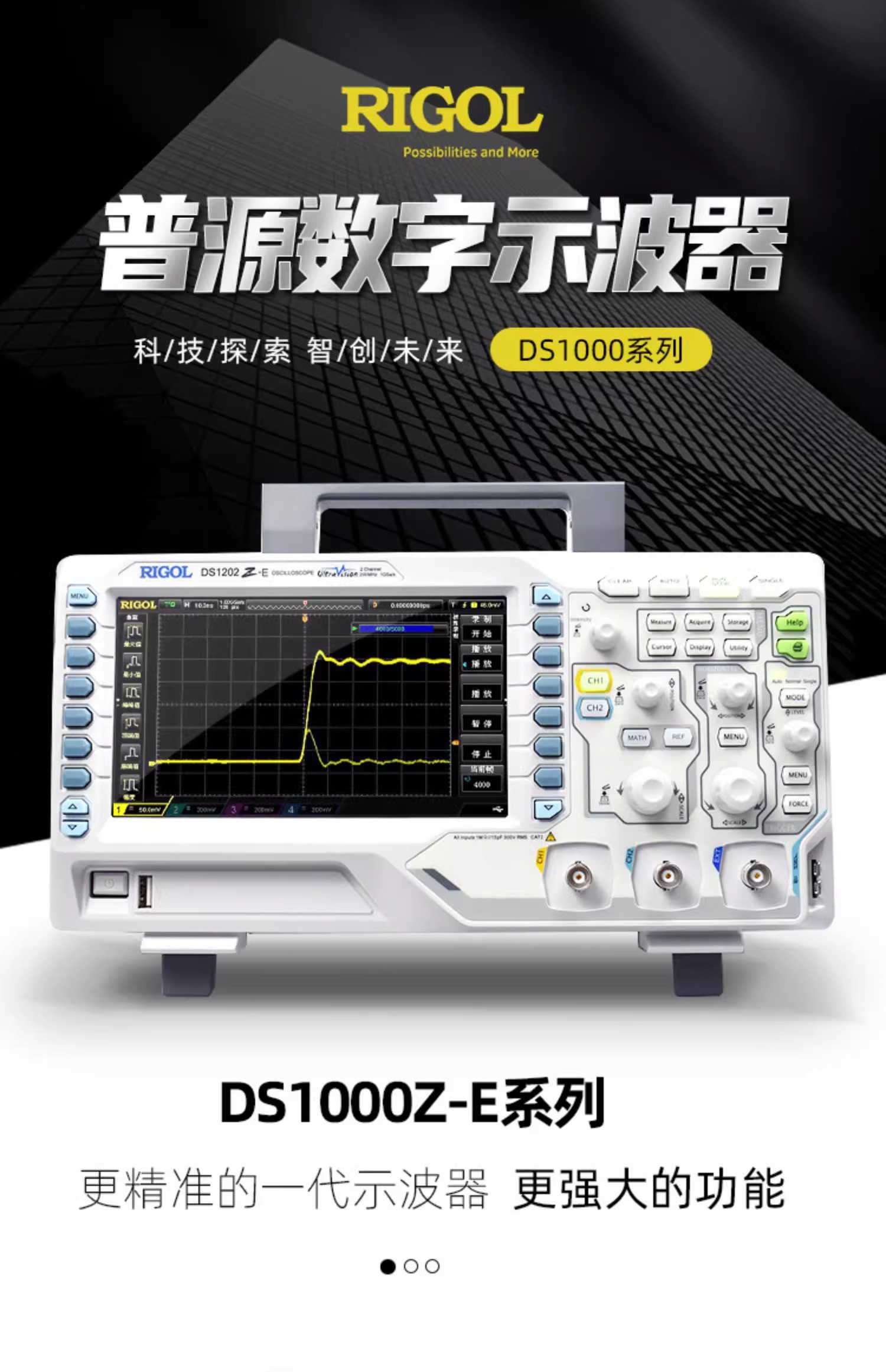

RIGOL 普源 DS1102Z-E 和 DS1202Z-E 是 DS1000Z-E 系列数字示波器，以下是它们的详细介绍：
数字示波器DS1102Z-E
带宽：100MHz。
通道：2 个模拟通道。
采样率：单通道实时采样率最。高为 1GSa/s，双通道为 500MSa/s。
存储深度：单通道最，大存储深度为 24Mpts，双通道为 12Mpts。
波形捕获率：最。高可达 30,000wfms/s。
垂直分辨率：8 位。
垂直灵敏度范围：1mV/div 至 10V/div。
显示屏幕：7 英寸 WVGA（800×480）TFT LCD，强度分级彩色显示。
接口：具备 USB Host&Device、LAN、Aux 接口，可选配 GPIB 接口。
数字示波器DS1202Z-E
带宽：200MHz。
通道：2 个模拟通道。
采样率：单通道实时采样率最，高为 1GSa/s，双通道为 500MSa/s。
存储深度：单通道最，大存储深度为 24Mpts，双通道为 12Mpts。
波形捕获率：最，高可达 30,000wfms/s。
垂直分辨率：8 位。
垂直灵敏度范围：1mV/div 至 10V/div。
显示屏幕：7 英寸 WVGA（800×480）TFT LCD，强度分级彩色显示。
接口：有 USB Host&Device、LAN（LXI）、Aux 接口，可选配 GPIB 接口。
这两款示波器都采用了 RIGOL 的 UltraVision 技术，具有低噪声基底、丰富的触发和总线解码功能，支持多种语言，适用于通信、航空航天、国防、嵌入式系统、教育等领域。
一、数字示波器的基本组成
数字示波器的核心结构可分为以下几个部分，各部分协同工作完成信号的采集与处理：
输入通道：包括探头接口、衰减器、放大器等。探头负责从被测电路获取信号并传输到示波器，衰减器可将高电压信号降低到示波器能处理的范围（避免损坏内部电路），放大器则对微弱信号进行放大，提升测量灵敏度。
模数转换器（ADC）：将经过调理的模拟信号转换为数字信号（离散的电压值），是数字示波器的 “核心大脑” 之一。ADC 的采样率（每秒采集的样本数）和位数（每个样本的量化精度）直接决定了示波器的信号还原能力。
信号处理器：对 ADC 转换后的数字信号进行处理，包括波形重建、参数计算（如峰峰值、频率、周期）、触发判断、滤波等。现代示波器通常采用高性能 FPGA 或专用芯片，支持高速实时处理。
触发系统：用于稳定显示波形。通过设置触发条件（如电平触发、边沿触发、脉冲触发、协议触发等），示波器可在信号满足条件时开始采集，避免波形 “滚动” 或 “模糊”，方便观察特定时刻的信号特征。
显示与存储系统：通过显示屏（如 LCD 触摸屏）直观展示波形，同时支持存储波形数据（如保存为 CSV、PNG 格式），便于后续分析或归档。部分示波器还具备大容量存储介质，可长时间记录信号。
接口与扩展模块：常见接口包括 USB（用于连接电脑、U 盘）、LAN（网络远程控制）、HDMI（外接显示）等；部分高端型号支持扩展模块（如信号源模块、频谱分析模块），提升多功能性。
