- 新旧程度:全新
- 原产地:中国

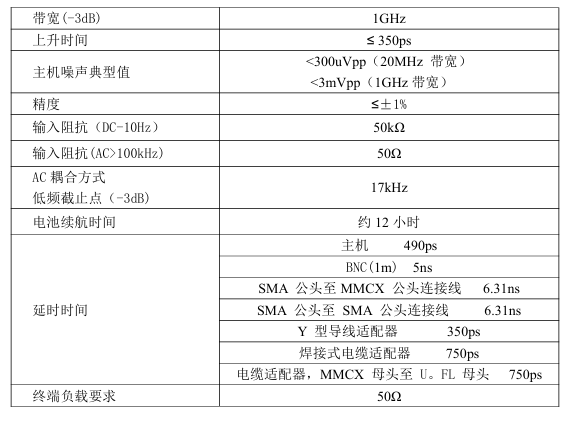

- 带宽(-3dB):1GHz
- 上升时间:≤ 350ps
- 精度:±1%

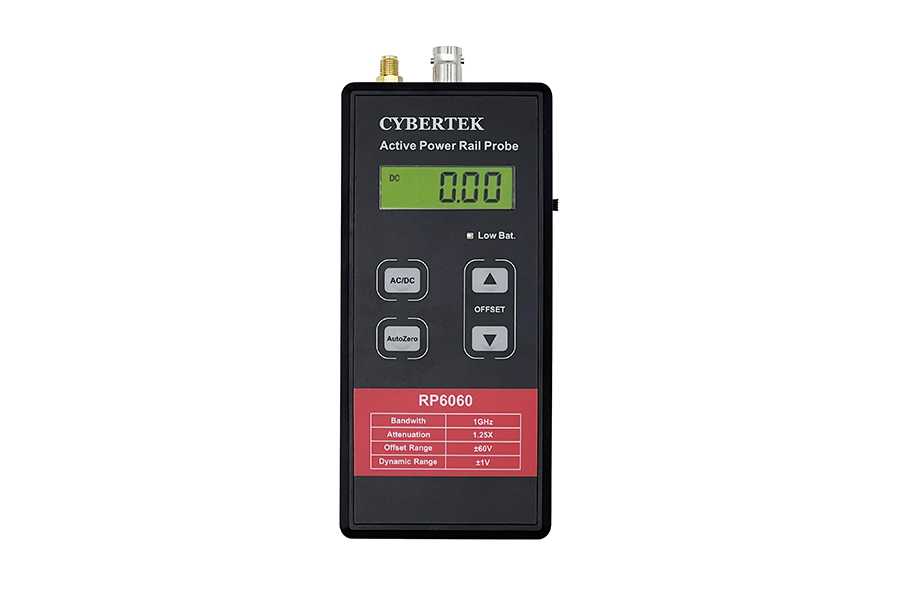

RP6060探头为测量 DC 电源轨上的纹波而提供低噪声、大偏置范围解决方案,其 DC 电源轨范围为 -60 ~ +60 VDC。提供了所需的行业领先的低噪声和大偏置范围,可以测量1GHz 以下200μVp-p ~ 800 mVp-p的AC 纹波。该探头主要用于测量配电平面的低源阻抗,所以不建议在源阻抗 >1 Ω 的情况下测量设备,因为这可能会导致波形失真。
现代电子产品新增的功能、更高的密度、更快的开关速度,正推动着对更低的供电电压的需求。设计人员需要放大电源轨, 查找高频干扰信号,测量纹波,在更紧张的容限下分析耦合效应。示波器通常没有足够的偏置,把DC轨上的噪声和纹波位移到屏幕中心来进行所需的测量。RP6060探头提供了低噪声测量解决方案(示波器和探头),这一点非常关键,以区分示波器和探头的噪声与被测的DC电源的噪声和纹波。探头中较高的输入阻抗,可以大限度地减少示波器负载对DC轨道的影响 (50 kΩ)。探头提供的带宽越高,能够查看 DC 轨道上可能影响的数据信号、时钟等信号的内容(谐波、更快的纹波等)就越多。
产品特点:
极高的测量带宽1GHz
极低的本底噪声<300uVpp(20MHz带宽),<3mVpp(1GHz带宽)
高达士60V电源电压的测量范围
具有自动和手动电源电压偏置消除功能
具有式
业界首创的附加4位的高精度数字电压表功能的电源纹波探头
业界独创的 USB 和电池双供电
应用
探测汽车、工业和消费市场中芯片组的电源轨电压供电和控制功能探测数字功率管理、内存和以太网连接能力
探测高频电源轨上的噪声源纹波探头纹波探头纹波探头
