- 新旧程度：全新
- 原产地：中国
- 带宽（-3dB）：DC～10kHz
- 工作电压：CATII 600V
- 过载指示功能：被测电流超过量程，蜂鸣器响

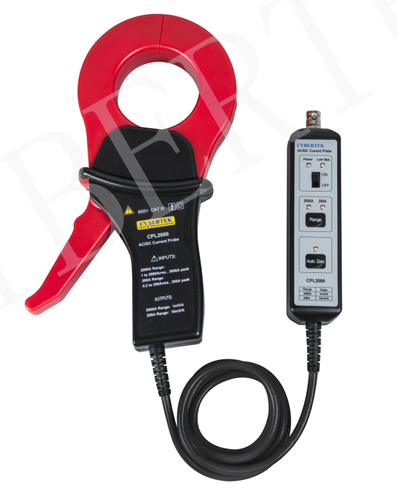

CPL系列产品是一款能够同时测量直流和交流的电流探头。提供两个量程切换，根据电流大小选择合适量程。具有自动调零功能，使用方便。可使用电池供电或者外部电源供电。带有电源和电池低电压报警指示灯，过载报警声。标准的BNC输出接口,方便和示波器等其它设备的连接，可使用BNC转双香蕉插头连接万用表测量AC和DC电流。通常用于工频测量﹑电机驱动﹑电源等场合。

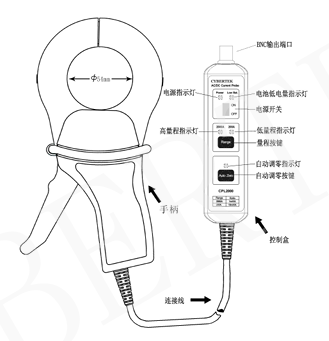

电源开关
电源指示灯:电源开关 ON 状态，电源指示灯点亮绿色电池低电量指示灯:当电池电压低于6.5V时，电源指示灯点亮红色，提示更换电池。量程按键:量程切换按键:
量程指示灯:指示当前量程选择。
自动调零按键:为了能够测量，测量之前需要调零可以避免地球磁场，温漂等环境因素的影响。
调零指示灯:调零时点亮为绿色，调零结束后熄灭。钳口:测量电流钳口，被测导线大直径54mm。外部供电插口:外部DC供电
电池盒:电池使用常规的9V碱性电池，更换电池时，要求电流探头未连接被测导体和示波器，开关处于 OFF 位置。
将示波器的耦合方式设置为DC:示波器输入阻抗设置为1M;为方便读数，可以把示波器的显示单位由电压改为电流显示。设置相应的衰减倍数，比如探头选择2000A档位(1mV/A)，示波器设置1000X，选择200A档位(10mV/A)，示波器设置100X:通过标配的双端BNC同轴线缆将探头BNC输出接口与示波器的输入端连接。电压开关打到 ON 位置，电源指示灯点亮为绿色。根据测试电流大小，通过按键选择合适的量程。按下自动调零按键，实现探头自动调零。调零成功后，蜂鸣器会发出“滴滴”两声;否则发出“滴”一声长响，表示调零失败。注意外界的磁场可能对本探头的直流零位有轻微的影响，调委完成后请不要再挪动。
打开电流探头的钳口并夹住被测导体。导体在钳口中间，测试精度高。注意:电流探头钳口有方向指示，被测电流流向和方向指示相同时输出正。适当的调节示波器垂直灵敏度以获得稳定的波形。示波器设置DC耦合时，将同时看到电流的DC和AC 分量:设置AC耦合时，只能看到AC分量。
