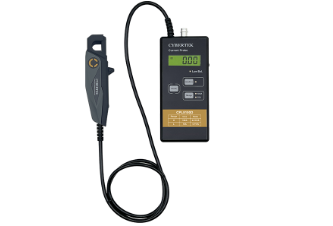

CPL8100C 低频电流探头

在工业检测、电力维护、电子研发等场景中，工程师常需同时进行电流有效值读取与波形分析，传统方案需分别携带钳形电流表与示波器探头，不仅设备繁琐，还易因操作切换导致效率低下。CPL8100C/D 系列电流探头作为业界独创的 “示波器探头 + 钳形电流表” 二合一仪器，彻底打破这一局限，无需连接任何设备即可直接显示电流有效值，同时能与示波器对接测量波形，实现 “一机两用”，大幅简化设备携带与操作流程，成为多场景电流测量的高效解决方案。从核心测量性能来看，该系列探头具备出色的电流承载能力与带宽适配性。CPL8100C/D 测量电流可达 100A 峰值（70.7A RMS），足以覆盖工业领域常见的中大功率设备电流测量需求，如电机启动时的瞬时大电流、电源模块的额定工作电流等；带宽方面，CPL8100C 达 600kHz（-3dB），CPL8100D 则提升至 2MHz（-3dB），可分别适配不同频率的电流信号 ——CPL8100C 适合工频（50/60Hz）及中低频电流测量，如电网线路电流检测；CPL8100D 则能应对更高频的电流波动，例如电机驱动电路中 kHz 级的脉冲电流，确保高频信号的波形不失真，为工程师分析电流动态特性提供精准数据。灵活的量程切换设计进一步提升了测量精度与适用性。探头提供 10A 和 100A 两档量程，工程师可根据电流大小选择最优档位：测量小电流（如控制回路的 mA 级电流至 10A 以内电流）时，切换至 10A 量程能提升分辨率，避免因量程过大导致的读数误差；面对 10A 至 100A 的大电流（如电机运行电流、电源输出电流）时，切换至 100A 量程可确保测量安全，防止过载损坏。这种 “按需选档” 的设计，让探头既能精准捕捉微小电流变化，又能应对大电流冲击，兼顾精度与可靠性。操作便捷性是该系列探头的另一大亮点。配备的自动调零功能，可快速消除零点漂移对测量结果的影响 —— 在每次测量前，只需按下调零按键，探头便会自动校准零点，无需手动调节电位器，尤其适合现场快速检测场景，避免因零点偏差导致的误判。同时，探头设有电源和电池低电压报警指示灯，当使用外部电源供电异常或电池电量不足时，指示灯会及时提醒，防止因供电问题导致测量中断；若测量电流超出量程，还会触发过载报警声，双重预警机制为测量安全与数据可靠性保驾护航。业界独创的电池和 USB 双供电设计，为不同场景提供灵活选择。使用电池供电时，探头无需外接电源线，适合户外检修（如电机现场维护）、无电源接口的临时检测场景，工程师只需携带备用电池即可实现长时间测量；采用 USB 供电时，可通过充电宝、电脑或专用电源适配器供电，适合实验室常态化测试，无需担心电池续航问题。这种双供电方案彻底摆脱了传统仪器对固定电源的依赖，让测量场景不再受限。在设备兼容性与数据呈现上，探头同样表现出色。标准的 BNC 输出接口可轻松与示波器、数据采集器等设备连接，实现电流波形的实时采集与分析；若需用万用表测量 AC/DC 电流，通过 BNC 转双香蕉插头即可对接，拓展了设备适配范围。自带的 LCD 显示屏能清晰显示 DC~400Hz 电流有效值，读数直观且精度高达 4 位半，例如测量 10A 电流时，可显示至 0.001A，远超普通钳形电流表的精度水平，满足高精度有效值读取需求。凭借全面的性能，CPL8100C/D 系列探头广泛应用于工频测量、电机驱动、电源检测等场合：在工频测量中，可快速读取电网线路、变压器的电流有效值，排查过载隐患；在电机驱动领域，既能通过示波器分析驱动电路的电流波形，判断是否存在谐波干扰，又能直接读取电机运行电流，评估负载状态；在电源测试中，可监测电源输出电流的稳定性，同时捕捉开关机时的电流尖峰，为电源性能优化提供依据，成为工程师提升测量效率、保障设备安全的得力助手。电流探头电流探头电流探头
