- 新旧程度：全新
- 原产地：中国
- 工作电压RMS：CATI 600V CATII 600V CATIII 300V
- 低电池指示功能：当电池电压＜6.5V时 电池指示灯红色报警
- 过载指示功能：被测电流超过量程，蜂鸣器响

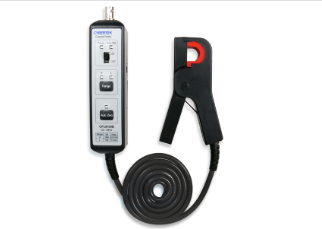

CPL8100A/B是一款能够同时测量直流和交流的电流探头。测量电流100A峰值(70.7A RMS)，CPL8100A带宽为600kHz(-3dB),CPL8100B带宽为2MHz（-3dB）。提供两个量程切换(10A和100A档位)，根据电流大小选择合适量程；具有自动调零功能，使用方便；带有电源和电池低电压报警指示灯，过载报警声；可使用电池供电或者外部电源供电，使得测量更加方便；标准的BNC输出接口,方便和示波器等其它设备的连接，可使用BNC转双香蕉插头连接万用表测量AC和DC电流。通常用于工频测量﹑电机驱动﹑电源等场合。
? 电源开关 OFF：探头处于关状态，电池或者外部电源不供电。 ON： 探头处于开状态，电池或者外部电源供电。
? 电源指示灯：电源开关ON状态，电源指示灯点亮绿色。
? 电池低电量指示灯：当电池电压低于6.5V时，电源指示灯点亮红色，提示更换电池。
? 量程按键： H或者L量程切换按键。 CYBERTEK ? 量程指示灯：指示当前量程选择。H档位：100A；L档位：10A。
? 自动调零按键：为了能够测量，测量之前需要调零可以避免地球磁场，温漂，等环境因素的影响。
?调零指示灯：调零时点亮为绿色，调零结束后熄灭。
?钳口：测量电流钳口，被测导线直径12mm。
?外部供电插口：外部DC供电
?电池盒：电池使用常规的9V碱性电池，更换电池时，要求电流探头未连接被测导体和示波 器，开关处于OFF位置。
使用方法
将示波器的耦合方式设置为DC:示波器输入阻抗设置为1M:为方便读数，可以把示波器的显示单位由电压改为电流显示。如果示波器没有此功能，用户只能手工换算。设置相应的衰减倍数，比如探头选择日档位(0.01V/A)，示波器设置100X，选择L档位(0.1V/A)，示波器设置 10X:通过标配的双端 BNC同轴线缆将探头BNC输出接口与示波器的输入端连接。电压开关打到 ON 位置，电源指示灯点亮为绿色。
根据测试电流大小，通过按键选择合适的量程。注意:不同的量程对应示波器不同衰减倍数。按下自动调零按键，实现探头自动调零。调零成功后，蜂鸣器会发出“滴滴”两声:否则发出“滴”一声长响，表示调零失败。注意外界的磁场可能对本探头的直流零位有轻微的影响，调零完成后请不要再挪动。
打开电流探头的钳口并夹住被测导体。
注意:电流探头钳口有方向指示，被测电流流向和方向指示相同时输出正，被测电流流向和方向指示相反时输出负。
适当的调节示波器垂直灵敏度以获得稳定的波形。示波器设置DC耦合时，将同时看到电流的DC 和AC分量:设置AC合时，只能看到AC分量。
