- 颜色：黑色
- 装箱数：一个
- 产品名称：力锤激振锤
- 数量：1
- 批号：385928
力锤激振锤 型号:LC-1-25cm 库号：D385928 力锤激振锤 型号:LC-1-25cm 库号：D385928
力锤激振锤 型号:LC-1-25cm 库号：D385928 力锤激振锤 型号:LC-1-25cm 库号：D385928
力锤由锤柄中装有信号传输电缆的冲击锤、力传感器、冲击垫座及一组弹性冲击垫组成。
LC－1力锤所配用的YDL－1力传感器大量程为5000N（即500公斤），传感器灵敏度约4Pc/N。弹性碰撞垫可保证试验中获得激励脉冲信号。
信号的功率谱在结构动力试验所要求的范围内应是平直的。按激励理论，输入的脉冲信号可以是任意的。但是任意形状的脉冲信号功率谱较乱，有些功率谱的分量为零，使得传递函数分母为零，因而其传递函数发生畸变。实践证明，δ函数形式的力信号脉冲，其谱线平直 ，是较为的激励信号。
为保证力脉冲信号的足够脉宽，经试验，LC－1力锤所提供的一组弹性冲击垫可满足大多数试验的使用要求。
此外，为适应用户的特殊使用要求，本公司还备有不同硬度的冲击垫片，可供用户选用。
2、实验操作要点
⑴、 试验前，应首先检查力传感器、冲击垫座是否安装牢固，安装不牢会造成信号。
⑵、敲击时，执锤要稳，落点要准，勿使冲击垫在试件上滑移。 敲击力可根据试件结构情况，以能够激励试件又不会损坏试件为原则，由小到大通过试验方法确定。
⑶、试件支承可根据现场条件及试验要求，采用原结构试验状态或用软吊挂、软支撑等方式。
⑷、滤波——结构物受锤击（脉冲力激励）后，其振动响应中会含有分析中所不需要的高频成份，这些高频成份会造成折叠失真，应采用滤波措施。一般情况下，正确使用电荷放大器自身的滤波器可满足使用要求。
3、锤击法式样中仪表系统的组成
锤击法试验典型的仪表系统包括下述四部分。
⑴、激励工具及测试部分：力锤、力传感器、电荷放大器。
⑵、信号记录部分：数据采集器。
⑶、信号处理部分：信号分析仪（FFT）。
（4）振动响应测试部分：压电加速度传感器、电荷放大器（含滤波器）

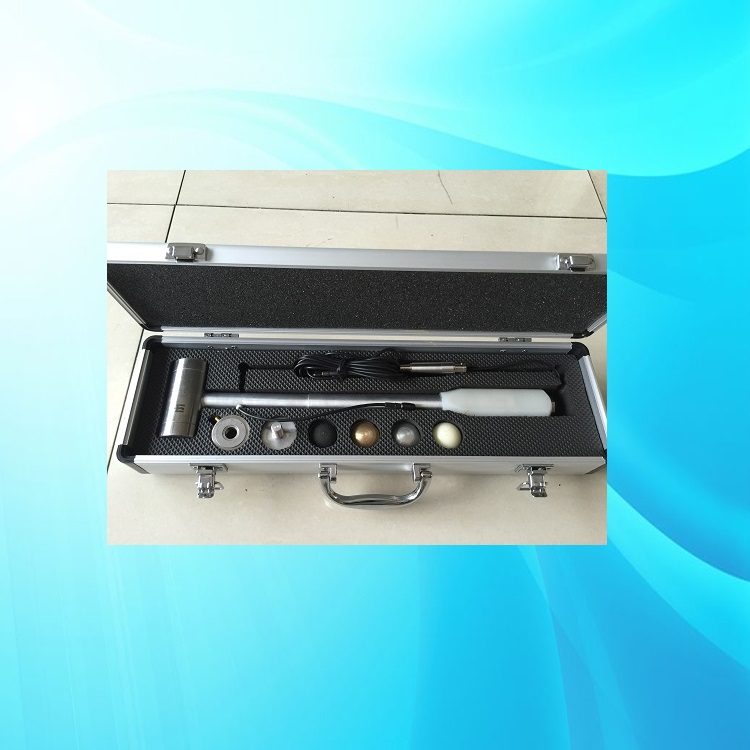

1、力锤 1把
2、石英力传感器 1只
3、冲击垫座 4个
4、电缆转接插座 1个
5、电缆总成（５ｍ） 1条
