询价
- 新旧程度：全新
- 原产地：广东
- 带宽：1GHz
- 精度：小于等于1%
- 电池续航时间：约12小时

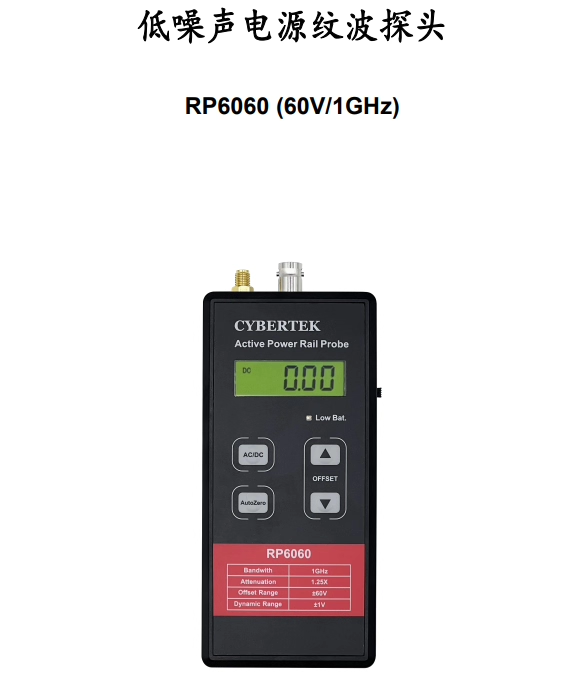

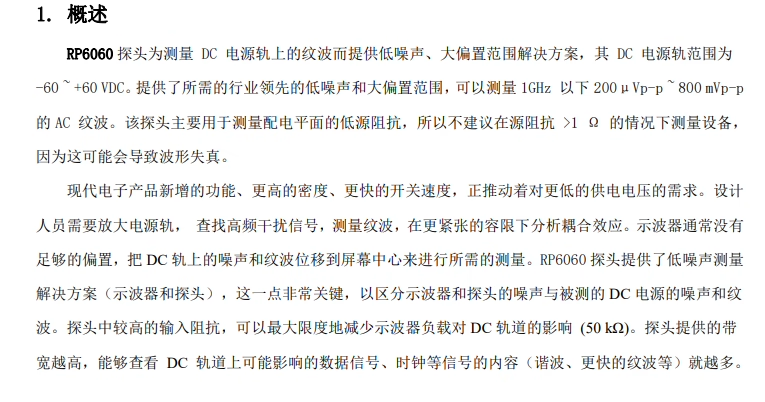

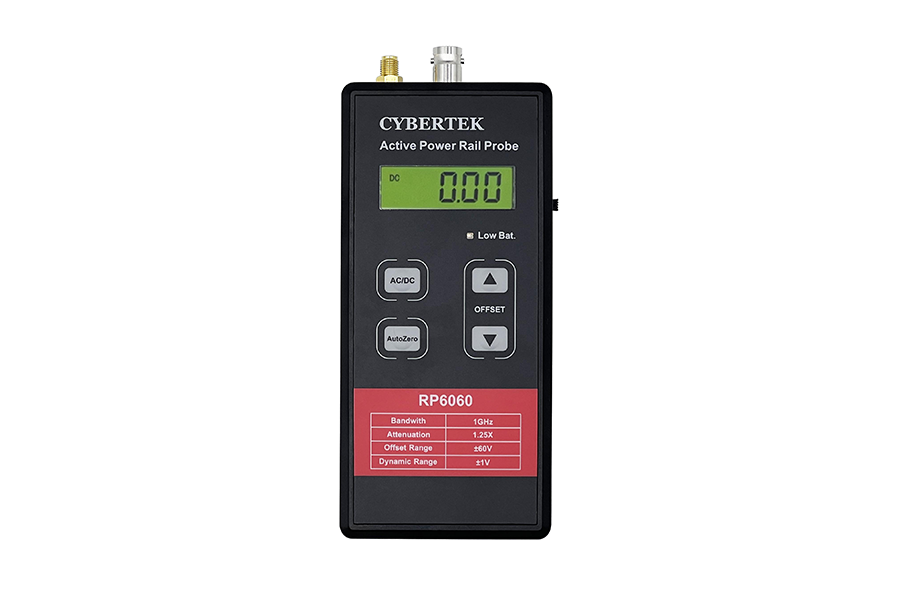

RP6060探头：DC电源轨纹波测量的专业解决方案 在现代电子测试领域，对DC电源轨上纹波的精准测量是保障设备稳定性与可靠性的关键环节。RP6060探头应运而生，专为这一需求提供了**低噪声、大偏置范围**的专业解决方案，成为工程师在电源测试中的得力工具。 #### 一、核心性能：覆盖宽范围，兼顾精度与适应性 RP6060探头的核心优势在于其对DC电源轨的广泛适配性与测量精度。其支持的DC电源轨范围达到**-60 ~ +60 VDC**，能够应对绝大多数工业与消费电子设备的电源测试场景。更重要的是，它凭借行业领先的低噪声特性和大偏置范围，可精准捕捉1GHz频率以下、幅度在**200μVp-p ~ 800 mVp-p**之间的AC纹波——无论是微小的噪声干扰，还是较明显的电压波动，都能被清晰识别，为电源性能分析提供可靠数据。 不过需要注意的是，RP6060探头的设计初衷是针对**配电平面的低源阻抗测量**（源阻抗≤1Ω）。这是因为当被测设备的源阻抗超过1Ω时，探头与被测电路之间可能产生不匹配，进而导致波形失真，影响测量结果的准确性。因此，在高源阻抗场景下，需谨慎选择或搭配其他适配工具使用。 #### 二、应对现代电子设计的挑战：精准捕捉细微信号 随着电子技术的飞速发展，现代电子产品正朝着**功能集成化、结构高密度化、开关速度高速化**的方向演进，这直接推动了对供电电压的更低要求——从传统的5V、3.3V逐步降至1.8V、1.2V甚至更低。供电电压的降低意味着电源轨的噪声容限更严苛，哪怕微小的纹波或高频干扰都可能影响设备性能，甚至导致系统故障。 设计人员在调试过程中，常常面临三大挑战： 1. **放大电源轨细节**：需要将微小的纹波信号从直流电平中分离并放大，才能观察其特征； 2. **捕捉高频干扰**：快速开关动作产生的高频噪声（如时钟信号、数据信号的谐波）容易耦合到电源轨，需精准识别； 3. **在窄容限内分析耦合效应**：电源与其他电路的耦合干扰需在极小的电压波动范围内量化分析。 传统示波器在这类场景中往往力不从心——其自身偏置能力有限，难以将DC电源轨上的噪声和纹波“位移”到屏幕中心进行细致观察，更可能因示波器与探头自身的噪声掩盖被测信号，导致误判。 RP6060探头的出现恰好解决了这些痛点： - **低噪声特性**：极限限度降低探头与示波器系统的固有噪声，确保测量结果中“真实信号”的占比，让工程师能够清晰区分被测DC电源的噪声与测试设备的干扰； - **高输入阻抗（50 kΩ）**：大幅减少对被测DC电源轨的负载影响，避免因探头接入导致电源电压偏移或纹波特性改变，保证测量的真实性； - **高带宽支持**：更高的带宽意味着能够捕捉到DC电源轨上更多高频成分——无论是数据信号的谐波、快速开关产生的尖峰，还是细微的高频纹波，都能被完整还原，为分析电源与其他电路的耦合效应提供全面数据支持。 综上所述，RP6060探头凭借宽电压范围、低噪声、高阻抗、高带宽等特性，成为现代电子设计中DC电源轨纹波测量的理想选择，尤其在新能源、精密仪器、高速数字电路等对电源稳定性要求极高的领域，能够为工程师提供精准、可靠的测试依据，助力提升产品性能与可靠性。
