- 包装：纸箱封装

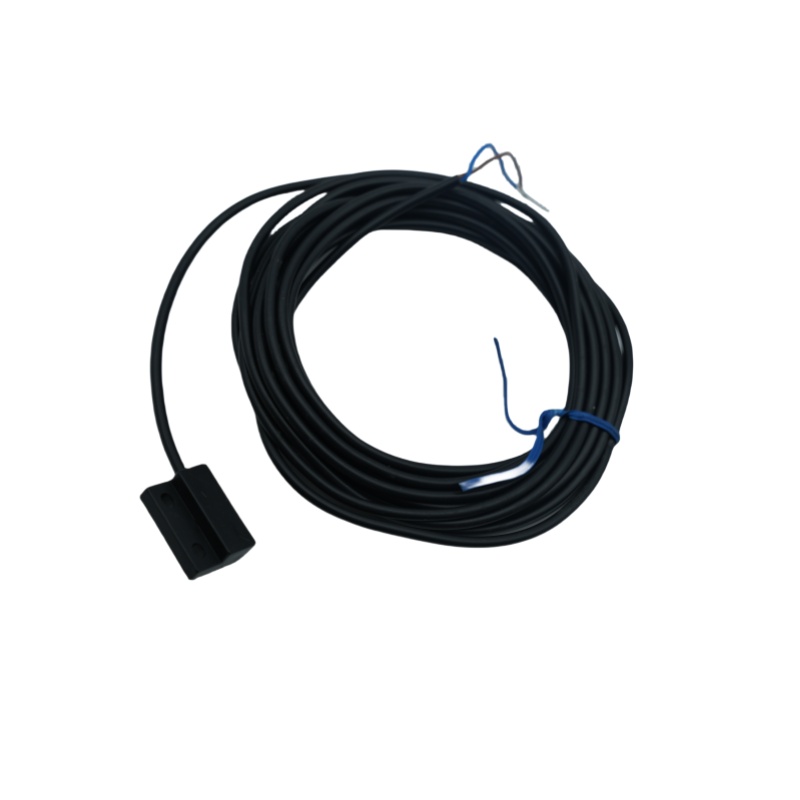

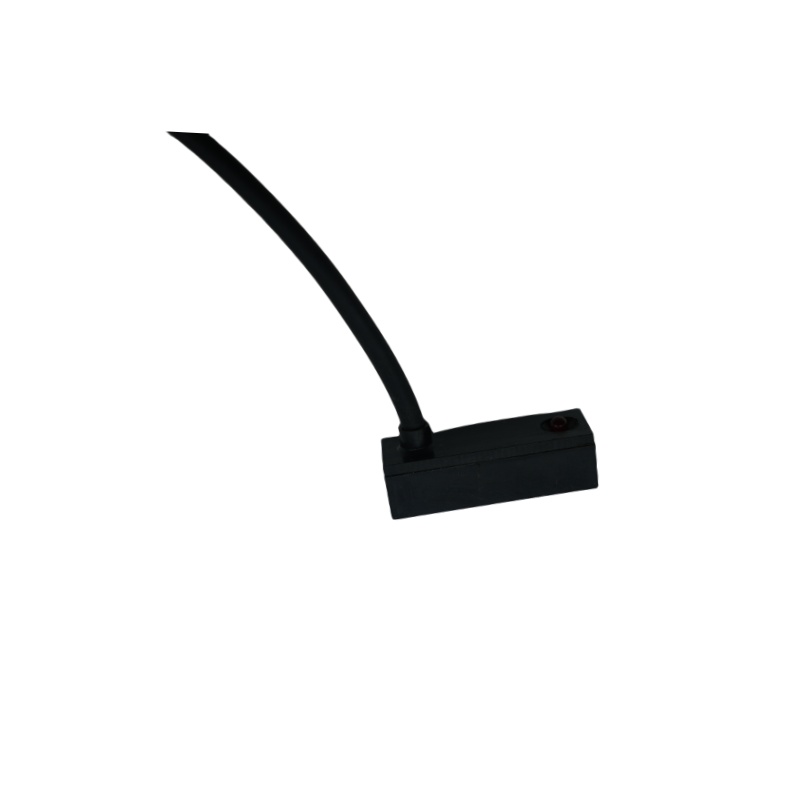

磁环开关CS1M020S20
一、基础参数
电气特性
额定电压：DC24V（±10%浮动范围）
负载电流：2A（阻性负载）/0.4A（感性负载）
接触电阻：≤50mΩ（初始值）
绝缘电阻：≥100MΩ（500VDC测试）
机械特性
操作力：1.5N±0.3N（标准按压力度）
行程：0.5mm±0.1mm（触发行程）
使用寿命：100万次机械寿命（JIS标准测试）
磁环开关CS1M020S20
二、环境适应性
工作温度：-40℃~+85℃（无凝露）
防护等级：IP67（防尘防水）
抗振性能：10~55Hz/1.5mm振幅（符合IEC60068-2-6）
三、特殊功能
磁感应特性
触发磁场强度：3~10mT（可定制灵敏度）
响应时间：≤1ms（从磁场触发到触点闭合）磁环开关CS1M020S20
四、应用建议
推荐用于工业控制柜、医疗设备、汽车电子等场景
配合钕铁硼磁体使用效果（建议尺寸Φ6×3mm）
避免在强电磁干扰环境下使用
磁环开关CS1M020S20
接线前准备
确认电源已断开，准备十字螺丝刀、剥线钳及万用表
识别开关本体标识：①棕色线（L火线输入）②蓝色线（N零线输出）③黑色线（负载输出）
接线步骤
电源接入
将220V交流电的火线接入棕色端子，零线接入蓝色端子
用螺丝刀紧固端子时扭矩不超过0.5N·m
负载连接
黑色端子接负载设备（如电机）正极
若需接地，将黄绿双色线接开关金属外壳接地螺钉
功能验证
通电前用万用表测试各端子绝缘电阻＞10MΩ
首次通电观察开关指示灯（红色LED）是否正常亮起
注意事项
禁止将负载超过2A的设备直接接入
潮湿环境需加装防水盒（防护等级IP54以上）
建议每月检查端子紧固情况
磁性开关工作原理
磁性开关由永磁体和干簧管组成核心部件。当磁体靠近时，其磁场使干簧管内两片铁镍合金簧片磁化，异性磁极相互吸引闭合电路；磁体远离时簧片依靠弹性复位断开。这种非接触式触发方式具有以下特点：
无机械磨损：相比物理按钮寿命更长
快速响应：通断时间通常在毫秒级
环境适应强：可密封防尘防水
典型应用包括门窗报警器、电梯平层检测等场景，通过磁体与开关的相对位置变化实现设备状态监控。
