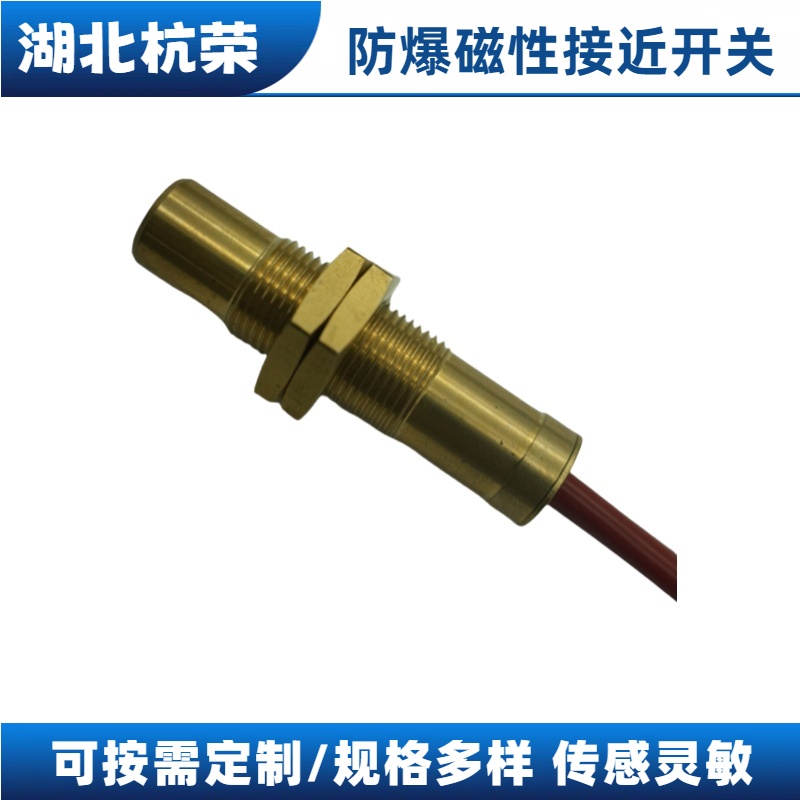

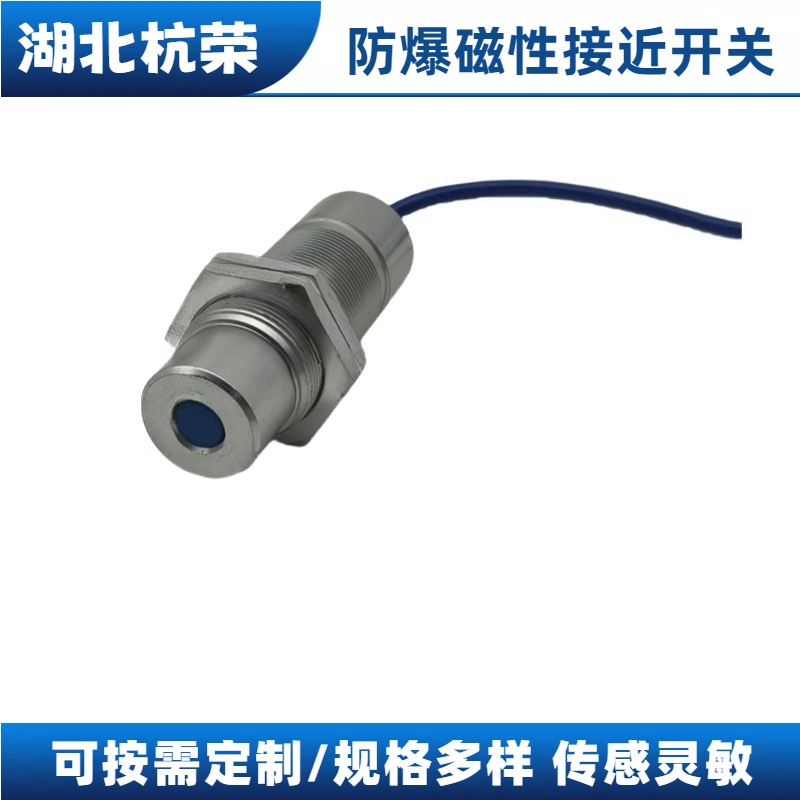

KHC35矿用本安型磁性接近开关传感器
KHC35矿用本安型磁性接近开关传感器技术参数详解
一、核心参数
检测原理
基于磁感应原理，通过感知永磁体或铁质触发器的磁场变化控制开关状态。当磁体靠近至动作距离时，内部磁路导通，触点闭合；磁体远离后，触点自动复位。
电气参数
工作电压：
常见型号支持DC24V（电流0.5A）或AC220V（如杭荣电气型，额定电流0.2A）。
部分型号电压范围宽至37V-440V，适应不同工业场景。
输出形式：
提供常开（NO）、常闭（NC）或常开+常闭复合型输出，满足多种控制逻辑需求。
开关容量：
阻性负载下，触点容量可达24V/1A（DC）或220V/1A（AC），可直接驱动PLC、继电器等设备。
接触电阻：
闭合时接触电阻小于0.1Ω，确保低功耗和稳定信号传输。
KHC35矿用本安型磁性接近开关传感器
检测性能
动作距离：
电磁铁作用距离120mm，永磁铁作用距离150mm（杭荣电气型），适应不同安装场景。
通断差：
动作与复位距离差小于30mm，避免频繁误动作。
响应时间：
典型响应时间小于2.5ms（如杭荣电气型），部分型号可达10ms以内，满足高速检测需求。
重复精度：
动作点误差小于±0.1mm，确保长期稳定性。
环境适应性
防护等级：
IP67防护，防尘防水，适应潮湿、粉尘环境。
工作温度：
常规型号支持-20℃至+70℃，高温型可达180℃，适应极端温度。
抗干扰能力：
无强磁场干扰时，50万次无误动作（杭荣电气型），适合煤矿井下复杂电磁环境。
防爆等级：
本安型设计（Exib I Mb），适用于煤矿井下有甲烷、煤尘爆炸危险的场所。
机械参数
外壳材质：
不锈钢或PBT塑料，耐腐蚀、抗振动。
尺寸与重量：
典型尺寸20mm×83mm，磁体重量3.6kg，触头0.6kg，便于安装与维护。
二、功能特点
非接触式检测
通过磁场感应触发，无机械磨损，寿命长达50万次以上，减少维护成本。
多类型输出
支持常开、常闭及复合型输出，可灵活匹配PLC、继电器等控制设备。
快速响应
响应时间小于2.5ms，适用于高速运动检测场景（如皮带机速度监测）。
高可靠性
本安型设计通过防爆认证，适应煤矿井下恶劣环境，确保长期稳定运行。
三、应用场景
煤矿设备
提升机：作为井筒速度开关、停车和过卷保护开关，防止设备超速或过卷。
皮带机：监测胶带速度，检测打滑或跑偏，触发保护停机。
风门控制：通过磁性开关检测风门位置，实现自动化控制。
钢铁行业
焦炉设备：检测炉门开闭状态，确保安全运行。
翻车机：监测车辆位置，实现精准翻料控制。
物流与包装
矿车计数：通过磁性开关记录矿车通过次数，优化物流效率。
输送带控制：检测物料位置，触发分拣或包装动作。
四、选型建议
根据电压需求选择
若系统为DC24V，推荐麻城施迈赛型（电流0.5A）；若为AC220V，可选杭荣电气型（额定电流0.2A）。
KHC35矿用本安型磁性接近开关传感器根据检测距离选择
电磁铁作用距离120mm，永磁铁150mm，需根据实际安装空间确定。
根据环境温度选择
常规型号适应-20℃至+70℃，高温场景需选180℃耐温型。
根据输出类型选择
常开型适用于故障安全设计，常闭型适用于默认闭合场景，复合型提供双重控制逻辑。
五、典型型号对比
型号 工作电压 检测距离 输出形式 防护等级 应用场景
杭荣电气
KHC35 AC220V 120mm 常开/常闭 IP67 煤矿提升机、皮带机
KHC35 DC24V 150mm 常开+常闭 IP67 钢铁行业焦炉设备、翻车机
KHC35 AC220V 120mm 常开 IP65 物流输送带、矿车计，KHC35矿用本安型磁性接近开关传感器
