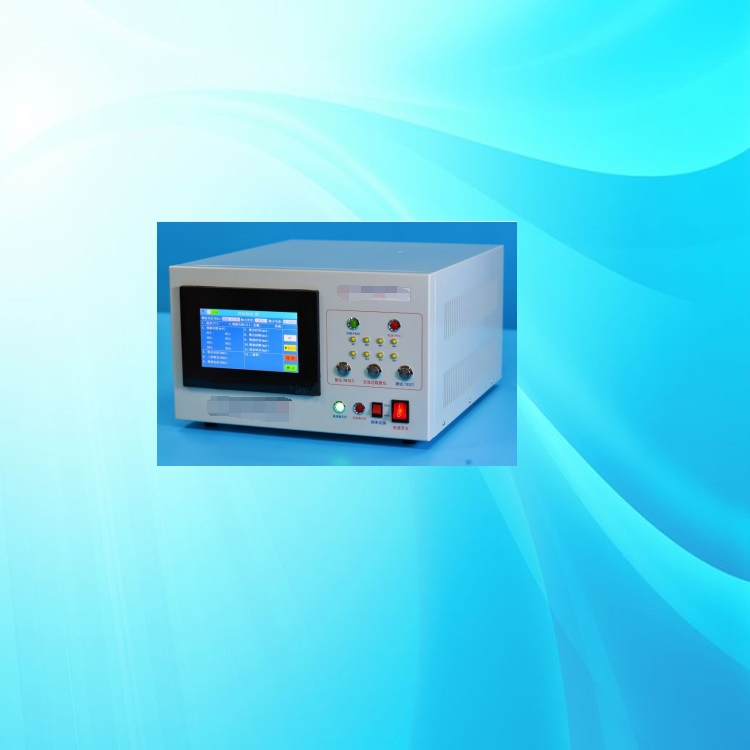

交、直流继电器综合参数测试仪 型号:RPT-6A

交、直流继电器综合参数测试仪 型号:RPT-6A 库号：D409198

交、直流继电器综合参数测试仪 型号:RPT-6A 库号：D409198

交、直流继电器综合参数测试仪 型号:RPT-6A 库号：D409198

交、直流继电器综合参数测试仪 型号:RPT-6A 库号：D409198

1、简介:

该仪器采用高速微电脑检测芯片，配合 7 英寸大彩色液晶显示屏，方便的大按键输入，且按键功能单一，方便用户快速的仪器的使用方法。大屏幕 LCD 测试数据采用高亮显示，看上去一目了然，人机界面友好。该仪器可与电脑连接，把测试数据送到电脑进行数据统计，可直接生成测试报表。

该仪器可检测 4 组转换触点交流/直流电磁继电器的线圈电阻，接触电阻，吸合电压，释放电压，吸合时间，吸合回跳时间，释放时间，释放回跳时间，同步时间。该仪器具有大容量的存储器，大可以存储 250 组参数数据，方便用户使用。

2、使用环境要求:

电源供电：单相 220VAC；功耗：<500W

环境温度：10 - 40 oC；相对湿度：<80%

机箱外形尺寸：400mm*450mm*247mm

二、主要指标

1.环境温度：

测量范围：2-51oC， 分辨率0.01 oC， 精度±1%±0.2 oC

2.线圈电阻:

1-500Ω档: 分辨率 0.1Ω， 精度±1%±0.2Ω500-5KΩ档: 分辨率 0.5Ω， 精度±1%±0.5Ω5KΩ-100KΩ档: 分辨率 5Ω， 精度±1%±5Ω3.接触电阻：

测试条件：10mA/6V；100mA/6V；1A/6V；

测试范围：0-500mΩ，分辨率 0.1mΩ，精度±1%±0.5mΩ

4.吸合/释放电压:

直流电压测试范围： 输出电压按照设定的额定电压自动切换合适档位。DC：0-18V(<0.3A)，分辨率 0.01V，精度±1%±0.02V

DC：0-75V(<0.2A)，分辨率 0.02V，精度±1%±0.04V

DC：0-250V(<0.1A)，分辨率 0.1V，精度±1%±0.2V

交流电压测试范围：输出电压按照设定的额定电压自动切换合适档位AC：0-150V(<0.3A)，分辨率 0.1V，精度±1%±0.1V

AC： 0-300V(<0.2A)，分辨率 0.1V，精度±1%±0.1V

交流变频电源功率：≤100W；

频率：50/60Hz 可

注意： 当交流负载功率过变频电源大功率时，变频电源过载蜂鸣器会报警，此时要消除报警，需先解除负载后，按“交流过载复位”键，即可解除报警。5.吸合/释放时间：

测试范围：0-65mS ，分辨率 0.01mS，精度±0.1mS

6.吸合/释放回跳时间：测试范围：0-65mS ，分辨率 0.01mS ，精度±0.1mS

7.同步时间：

测试范围：0-65mS ，分辨率 0.01mS ，精度±0.1mS
