一、产品名称

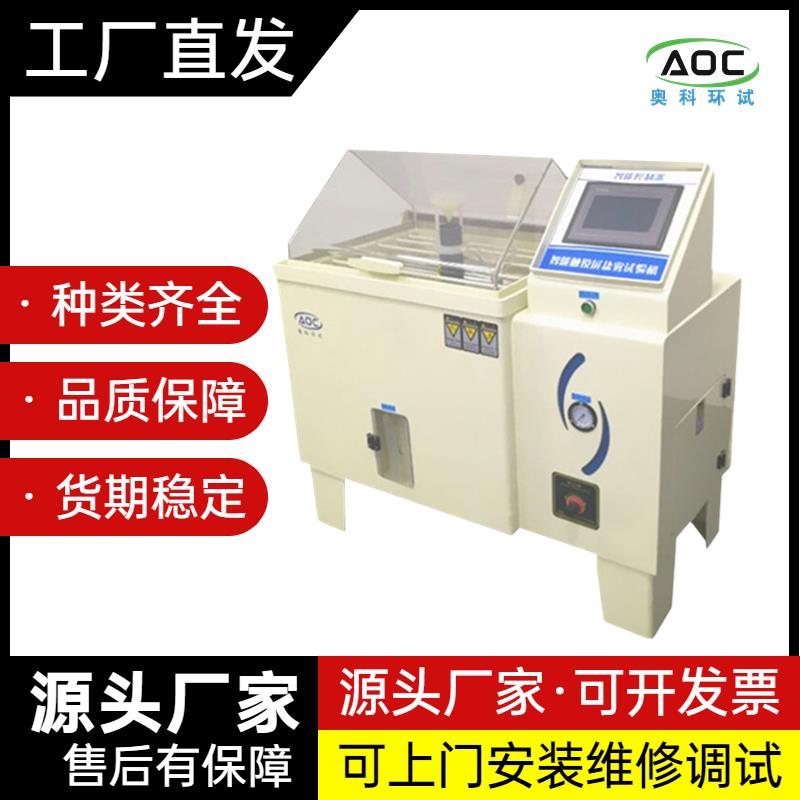

智能触摸屏盐雾试验机
二、产品用途及工作原理
盐雾试验是专门针对各种材质之表面，经油漆、涂料、电镀、阳极处理、防锈油等防蚀处理后，测试其制品耐腐蚀性。盐雾箱广泛适用于五金、电镀、电子、化工、汽车、航空、航天、通讯等行业，对产品的材料、涂镀层进行模拟海洋环境的腐蚀试验，以便对试品在特定的环境条件下的性能作出分析及评价。
三、技术规格
1.型号: AK-YWX/Q-150C 内箱尺寸:D×W×H 450×600×400 外形尺寸700×1100×1050 可摆样品空间：400×800×400mm (长*宽*高 mm)
2.型号: AK-YWX/Q-250C 内箱尺寸:D×W×H 600×900×500 外形尺寸900×1400×1100 可摆样品空间：400×800×400mm (长*宽*高 mm)
3.型号: AK-YWX/Q-750C 内箱尺寸:D×W×H 750×1100×500 外形尺寸1050×1600×1180 可摆样品空间：550×900×400mm (长*宽*高 mm)
4.型号: AK-YWX/Q-010C 内箱尺寸:D×W×H 800×1200×500 外形尺寸1300×1700×1180 可摆样品空间：600×1000×400mm (长*宽*高 mm)
5.型号: AK-YWX/Q-016C 内箱尺寸:D×W×H 1000×1600×600 外形尺寸1300×2300×1400 可摆样品空间：800×1400×500mm (长*宽*高 mm)
6.型号: AK-YWX/Q-020C 内箱尺寸:D×W×H 1000×2000×600 外形尺寸1300×2700×1400 可摆样品空间：800×1800×600mm (长*宽*高 mm)
四、技术参数
1.试验温度：35~+55℃
2.饱和桶温度：47~+68℃
3.盐水温度：通过试验室温度进行预热
3.温度均匀度：≤±2℃（空载时）
4.温度波动度：≤±0.5℃（空载时）
5.盐雾沉降量：1-2ml/80cm2/h
6.喷雾方式：NSS（中性）试验、AASS（酸性）试验、CASS（铜加速）试验
7.试验模式：连续、间歇、可编程循环试验
8.电源要求：AC220V/50HZ、AC380V/50HZ
9.功率：2KW~6.5KW
五、箱体结构
1.本盐雾腐蚀试验箱内外箱体均采用6~8mm耐高温高湿高腐蚀性的A级阻燃PP材料，利用先进的环带产立体补强技术，焊接而成，结构强实，永不变形，适用于盐水喷雾、醋酸铜等各种测试规格试验。
2.箱盖材料为PP阻燃板,带透明观察窗，和箱体材料一致，同样耐腐蚀、易清洗、无泄露。在试验过程中可以从外部清楚地观察到室内的试验状况而不影响试验结果。并且箱盖设计成120度佳顶角，使试验过程中产生的冷凝水不会滴落到样品上影响试验结果。箱盖与箱体采用水密封，防止盐雾外溢，从而影响试验结果和腐蚀室内其它设备，甚至可能对试验操作人员造成的伤害。
3.计量筒：收集每次试验的喷雾量，每次 50ml为高刻度。
4.饱和空气桶：置于控制箱底部，2.0mmSUS304#不锈钢材质，起到过滤、加温、加湿的作用，使净化空气达到饱和温度和湿度后至喷嘴喷雾,饱和器具有自动补水功能。
5.调节阀：手动调节进气压力及喷雾压力。进气压力控制在 0.3mPa；喷雾压力控制 0.07-0.17mPa。(上述压力已在出厂前调整好，一般情况下用户勿需再调节)。
6.压力表：压力表指针所显示的压力是空气饱和空气桶传达喷嘴喷雾时的压力。
7.排雾管：直径 50 的塑料管，盐雾试验箱工作时泻出由喷雾造成的压力，以及箱体内多余的水也由此溢出。
8.喷雾装置：塔式喷雾器，内藏玻璃喷头，喷雾由塔管引导再经锥型分散，均匀分散后弥漫到整个试验室内部。
9.喷雾量调节大小：调高喷塔上的锥形分散器喷雾量增加，调低则喷雾量减少。
10.收集器：喷嘴所喷出的细雾，以自由落体方式沉降，内置一个或数个表面积
80cm2的漏斗杯收集盐雾，凝结成水后由导管流至箱体外部的计量筒内。
11.加热水槽：水槽附著于试验室底部，用于装水加温保持试验室温度平稳。
12.置物架：由塑钢制成，单根承重不超过2kg，如分散放置可承受 10kg 以内的重量，置物架两旁有二排圆孔，是放置置物棒以垂直面分 20度，30度角用，底板铺设格栅板，重型样品放置在底板，样品重量≤300公斤。
13.喷嘴：喷嘴采用钢化玻璃制成，可调整喷雾量大小及喷出角度 精密水晶式玻璃嘴(PYREX) 4000小时保证无结晶阻塞之虑。
14.电路系统：线路控制板及其它元气件均固定在便于检查和维护的位置，采用门锁开启式边盖门，不仅美观，而且方便维护。电箱独立，避免任何盐雾对核心控制系统和电子元件造成腐蚀，极大延长整机使用寿命。
15.节能系统：智能型盐雾箱有"一键节能"按键功能，开启后可节约 10%以上的电能。
六、喷雾系统
1.采用活动式喷雾塔(如图示)，配合我司研发的精密雾化喷头，可以提高30%的盐水利用率，并且盐雾颗粒更细微，试验箱内的整体空间利用率提升20%、雾粒细小，自然沉降；喷嘴无盐结晶，沉降量可调。
2.喷雾气体：喷雾气体进行两级稳压调压，同期予以油污过滤、气体湿化预热。
3.雾化处理：雾化盐水储存为内置隐藏式且储存容量大。
4、压力控制：通过进气压力调节阀、喷雾压力调节阀、压力表。
空气压力为1Kg/cm2分两段调整，一段为大略调整2Kg/cm2，采用进口空气过滤器，附有排水功能，二段为精密调整1Kg/cm2，1/4 压力表，显示精密准确。
喷雾量：1~2ml/h 可调 (ml/80cm2/h 标准要求测试16小时求平均量)。计量筒采用内嵌式安装，外形美观整齐，操作观察方便，减少仪器安装空间。
5. 中性、酸性、铜加速(CASS 试验)试验参数根据标准全部设定好，用户只需要一键选择。
6. 对应试验类型然后启动试验即可；且智能型盐雾箱有自带溶液配比实时指导功能。
7. 本机有自动喷雾功能，且有温度波动度自检功能：温度波动自动暂停/开启显示。
七、加热及控制系统
1、加热系统
1) 加热方式采用水浴加热，发热管离底板高度 80mm，均热板离底板的高度为 100mm 本机加热管全部采用钛合金加热管，在试验箱底板大范围铺管，直接对试验箱进行加热，不仅能大幅提高加热效率，而且能直接降低约 20%的能耗；
2) 在发热管上面再铺设一块“均热板”(如图)，可以让热量更均匀持续的散发出来，这样不仅看起来更美观，而且能有效提高试验箱内的温度均匀性。
2、控制系统
1）7寸真彩触摸屏(正面IPx34的防水防尘等级) ，针对盐雾试验防护方面做了针对性改进；
2）开机自动联网， 免费赠送6年4G物联网流量，支持微信小程序远程监控及控制 (可以停止、运行、暂停)，无需用户付费，测试数据可随时通过微信小程序端实时查询 (可以随时监控三个水位、运行时间，测试温度。并远程暂停，启动，结束设备)，可以保存历史记录并支持数据导出；
3）根据国家标准对试验类型进行分类，选择好对应测试标准，一键启动；
4）支持自动进水 (试验箱和饱和桶) ，缺水自动保护防干烧，自动喷雾功能 (超出误差范围自动关闭喷雾) 。
(微信小程序设备列表) (微信小程序监控页面详情)
(软件界面 1) (软件界面 2)
八、安全保护装置：
1.超温时，自动切断加热器电源；
2.低水位时，自动切断电源。盐水低水位预警装置有；
3.漏电保护功能，防止因线路漏电或短路引起的人身伤害及仪器故障；
4.设备发生故障，可自动检测，触摸屏会提示对应故障信息；
5.支持自动进水 (试验箱和饱和桶) ，有缺水自动保护防干烧；
6.强化超温保护功能，从电路控制到软件算法多重保护机器运行安全；
7.自动喷雾功能 (超出误差范围自动关闭喷雾)。
九、满足标准
1.GB/T2423.17-2024盐雾试验方法
2.GB/T 2423.18-2000《电工电子产品基本规程试验 Ka》
3.GB/T10125-2021 人造气氛腐蚀试验_盐雾试验
4.ISO9227:2022 人造大气中腐蚀试验_盐雾试验
5.GB/T10587-2006 盐雾试验箱的技术条件
6.GB10593.2-1990 电工电子产品环境参数测量方法
7.GB/T1765-1979 测定耐湿热、耐盐雾、耐侯性(人工加速)的漆膜制测试
8.GB/T1771-2007 色漆和清漆耐中性盐雾性能的测定
9.GB/T12967.3-2008 铝及铝合金阳极氧化膜检测方法第 3 部分：铜加速
10.GB/T5170.8-2008 以及等效的 IEC、MIL、DIN、ASTM 等相关标准
十、智能触摸屏盐雾试验机优势：
1、智能化:
1）全系标配自动、手动进水，无需时刻担心盐雾机缺水；
2）远程手机监控，随时掌握盐雾机每一处水位情况、试验进度和实时温度；
3）高级模式中的可程式化试验，可以使设备完成多 种更逼真和更复杂试验类型；
4）温度实时监控，超出试验范围自动启停，更准确的记录试验时间，过滤非条件范围内 误差，提高试验精度。
2.标准化：
1）模块化配置，维护采用插拔式管理，后期维护高效便捷；
2）通讯协议通用，方便用户对接上位机软件。
十一、设备使用环境
1.环境温度：5℃~+32℃，使用环境湿度： ≤85%RH；
2.周围不应有高浓度粉尘、腐蚀性气体和易燃易爆气氛存在。
3.保证正常使用环境温度应≤28℃
4.靠室外墙边摆放，方便排雾 (如右图所示)
注意：排雾管严禁发生 V 字形弯。
且排雾孔一定要低于试验箱排雾口位置
十二、设备参考图片
