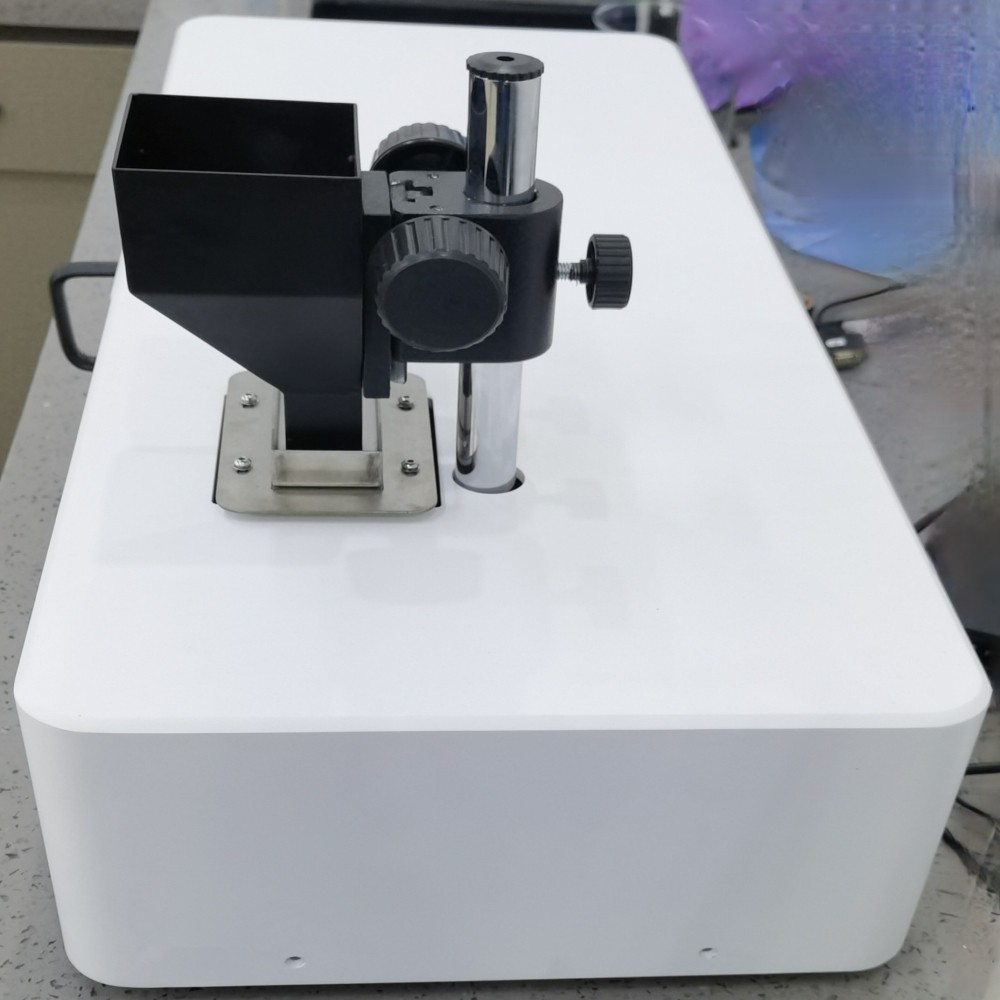

动态颗粒图像粒度粒形分析仪
产品简介
动态颗粒图像粒度粒形分析仪采用自由落体+超声分散模式，能够对10~10000微米范围内的干样颗粒进行实时采集、分析机动态颗粒图像粒度分布、长径比、圆形度形貌分布等参数检测.
产品参数
测试量程：10-10000μm
? 准确性误差：<3%
? 重复性误差：<3%
? 成像元件：2/3英寸
? 摄像系统：分辨率 2448*2048 帧率 24帧/S
? 成像镜头：远心镜头
? 放大倍率：0.3-1倍
? 成像光源：高亮平行白光源
? 下料方式：电磁振动、255级速度可调
? 分散方式：超声波，功率>50W
? 分析颗粒数量 > 1000000个/min
? 分析报告：粒径大小筛分分析报告、圆形度分析报告、长径比分析报告。
2.3 输出参数
? 表头信息：样品牌号、样品来源、样品批号、样品规格、检测时间
? 粒度粒形平均参数：体积平均粒径、球形度范围、长径比范围、重量比表面积、球形度、平均值、颗粒数量、长径比平均值
? 粒度区间占比：粒度分布区间占比
? 粒度典型值：D10、D50、D90常规典型值参数，自定义典型值参数。
? 粒度分布图和粒度分布数据表
? 圆度分布图和圆度分布数据表
? 长径比分布图和长径比分布数据表
测量原理
动态颗粒图像粒度粒形分析仪测量系统光路系统采用平行光源（远心光路）配合远心镜头组合，通过振动送料器将干样颗粒均匀输送落料口，颗粒通过自由落体分散的方式，经过测量光路区域，配合高速工业相机，实时捕捉下落颗粒图像, 测量原理如图1所示。颗粒图像通过数字图像处理软件，计算分析捕捉到的每个颗粒的清晰图像,将颗粒图像转变成二值化图像，以获得颗粒投影面积S、投影周长及投影最小外接矩形的长b和宽a，计算颗粒的面积等效直径、圆度、长径比等粒度粒形参数，颗粒数字图像二值化处理结果如下图2所示。远心光路系统具有高对比度的轮廓。远心光路降低了物体的漫反射，从而提高了颗粒边缘对比度和测量准确度。
产品维修与保养
1、安装在清洁、干燥、温度均匀、周围无振动、无腐蚀气体影响的环境中。
2、应保持清洁，试验机无保护层的零件应经常擦油，以防锈蚀。
3、动态颗粒图像粒度粒形分析仪不使用应将机器用塑料套罩好。
