一、概述

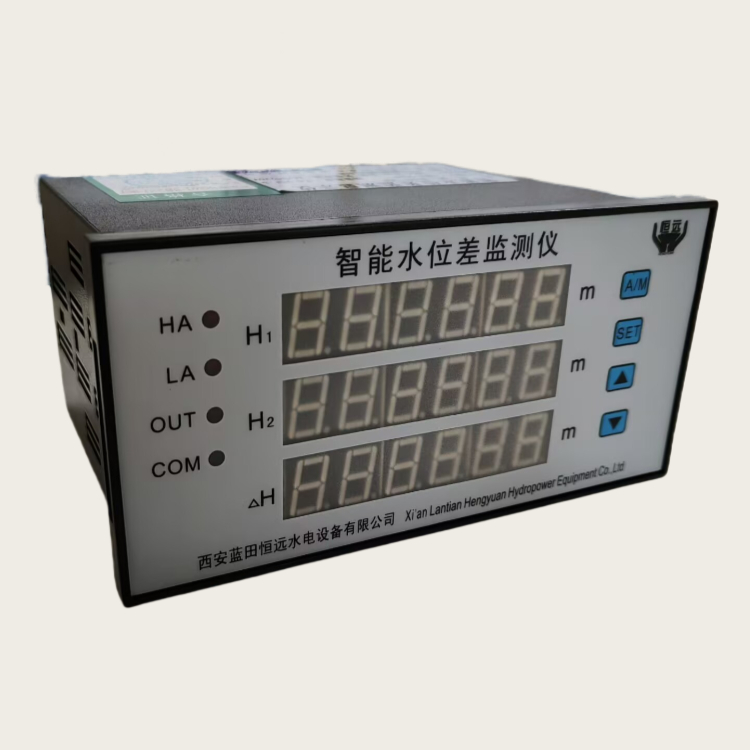

XMZ-III水位显示控制器是以单片机为核心处理多路输入信号、显示多参数的智能化综合监视仪表。它与吹气式水位监测装置配合，可构成完整的电站水位监测系统，可对电站的上下游水位、拦污栅水位、栅前后水位及相应的水位差等实现集中的在线监测，完成参数的数字显示、越限报警显示和信号输出功能。它也可与静压式水位变送器及输出标准信号的液位变送器配套使用。

二、水位显示控制器特点

2.1 电站的栅前栅后(上游下游)及水位差等集中在线监视。

2.2 采用无触点采样开关，寿命长，切换快。

2.3 两级报警显示和输出，报警值可数字化设定。

2.4 采用面板按键设置各通道零点和量程，并可在线全修改。

2.5 具有模拟量输出功能，即同时输出与栅前栅后水位及水位差范围对应的标准DC4～20mA信号,最多可提供五路信号输出（由用户要求来配备）。

2.6可提供变送器工作电源DC24V（由用户要求来配备）。

2.7具有参数的断电保护功能。

2.8自动校零和满量程。

2.9 具有自检功能和信息提示。

2.10具有自复位功能。

三、水位显示控制器技术指标

3.1输入信号：水位变送器输出DC4-20mA

3.2精    度：0.2%F.S±1个字

3.3 显示方式和范围：

栅前水位---上排六位红色LED显示，0～9999.99米。

栅后水位--中间六位红色LED显示，，0～9999.99米。

水位差---下排六位红色LED显示，0～99.99米。

3.4报警输出：对水位差进行两级报警。

3.5输出信号和负载：

栅前水位DC4～20mA，负载容量：≤300Ω

栅后水位DC4～20mA，负载容量：≤300Ω

水位差DC4～20mA，负载容量：≤300Ω

3.6变送器电源：DC24V±1.2V（根据用户需要来配备）

3.7仪表电源：AC85V～265V，50Hz

3.8消耗功率：≤5W

3.9工作条件：环境温度：0～40℃

相对湿度：≤90%RH

周围空气中不含腐蚀性气体

外磁场：≤400A/m

振  动： f≤20Hz, ≤0.2mm

3.10外型尺寸：宽×高×长=160×80×125(mm)

     开孔尺寸：宽×高=152⁺¹×76⁺¹(mm)
