- 测量范围：0～35mm
- 测量温度：-10℃～45℃
- 电源：交流220V±10%
- 相对湿度：80％
- 恒流输出：4～20mA

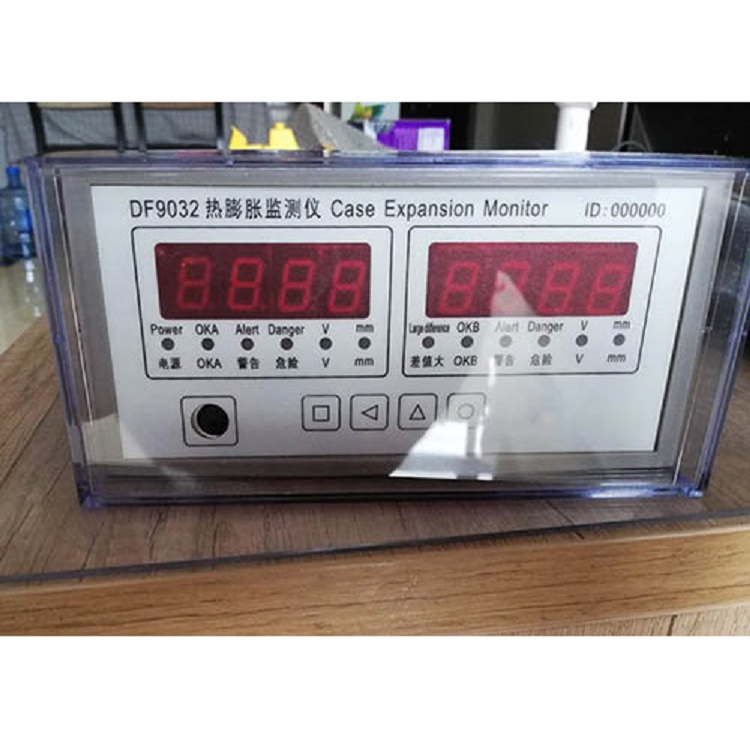

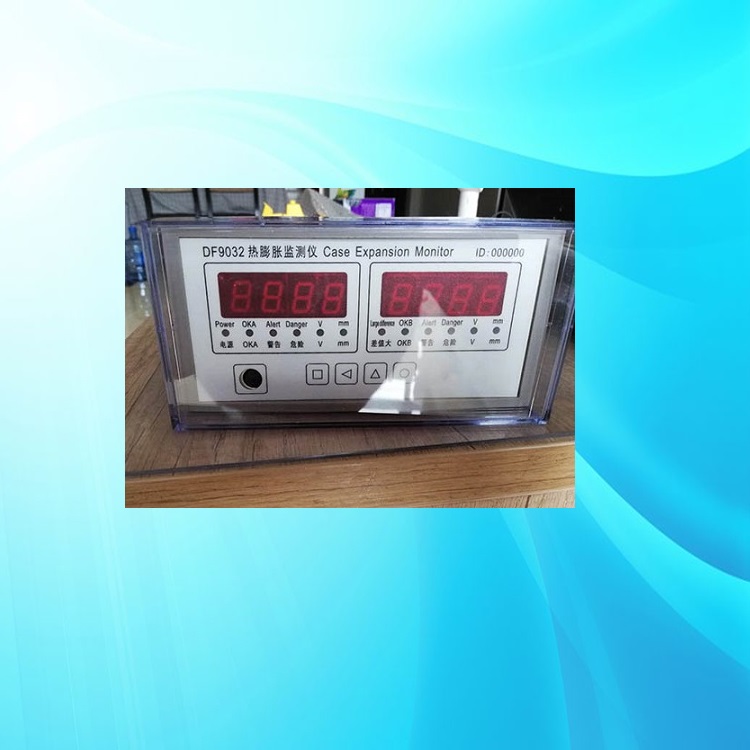

热膨胀监测仪(热膨胀监测保护仪)备件 型号:DF9032/0-50mm 库号：D104152
热膨胀监测仪(热膨胀监测保护仪)备件 型号:DF9032/0-50mm 库号：D104152
热膨胀监测仪(热膨胀监测保护仪)备件 型号:DF9032/0-50mm 库号：D104152
热膨胀监测仪(热膨胀监测保护仪)备件 型号:DF9032/0-50mm 库号：D104152
一、概述
DF9032型热膨胀监测保护仪，配用TD-2型传感器实现对汽轮机壳体两侧受热膨胀的测量和保护。是一种用交流线性变量差动变压器，去测量汽轮机机壳相对于汽轮机基础，沿轴线的膨胀，分别安装在汽轮机线左右两侧，从开机到停机，机壳膨胀始终被连续监测，并显示它的变化量。
二、指标
测量范围：0～35mm(量程可由用户自定)
精 度：系统≤1％(满量程)
使用环境：仪表温度：-10℃～45℃，相对湿度80％
传感器温度：-25℃～100℃，相对湿度90％
恒流输出：4～20mA
报 警：在测量范围内任意设定
电 源：交流220V±10% 50Hz
外型尺寸：160×80×260mm(深) 或160×80×210 mm(深)
开孔尺寸：154×78×260mm(深)
三、工作原理
本监测装置的工作原理由方框图可以看出，它由振荡2电路、恒流源、鉴别器等组成。该位移传感器的内部铁芯绕有两组线圈，在传感器壳体内移动，当线圈通入一定频率的交流电压后，产生一个与铁芯位移相对应的电信号。振荡器产生1000Hz的振荡电压进入信号处理环节，当传感器接通后，1000Hz交流电进入传感器，随传感器铁芯的位移变化，经信号处理环节变换，得到与铁芯位置成比例的0～5V电压，此电压一路经缓冲器输出0～5V电压信号，另一路经V/I转换得到4～20mA的电流输出，还有一路送到报警电路进行鉴别，可发出报警信号。
四、主要功能
● 行程位移显示,报警，危险继电器结点输出
● 量程下限～上限:电流分别对应(4-20mA)输出
● 上电复位延时,正常灯灭,恢复时封锁延时5秒解除
● 报警危险值可以任意设定(量程范围内)
● 报警危险继电器输出延时四档定值
● 量程自由设置
● 在数据设置值查看中,1分钟不进行击键盘操作,自动回到测量状态
五、安装方法
热膨胀传感器TD-2型采用中频位移传感器作为一次敏感元件，具有地指示、远传线性好、抗干扰性强、结构简单等特点。
