PVDF（聚偏二氟乙烯）薄膜的极化处理是赋予其压电、铁电等功能特性的关键步骤，极化装置的设计需满足高压电场、温度控制等条件，以促使薄膜内部偶极子定向排列。以下是 PVDF 薄膜极化装置的核心组成、工作原理及关键参数的详细说明：
一、PVDF 薄膜极化的基本原理
PVDF 薄膜的极化基于其分子链中偶极子（-CF?- 基团）的定向排列。在高温（接近或低于居里温度，PVDF 居里温度约 115-140℃）和高压电场（100-300 MV/m）作用下，无规取向的偶极子会沿电场方向有序排列，冷却后保留极化状态，从而赋予薄膜压电、介电等功能特性。

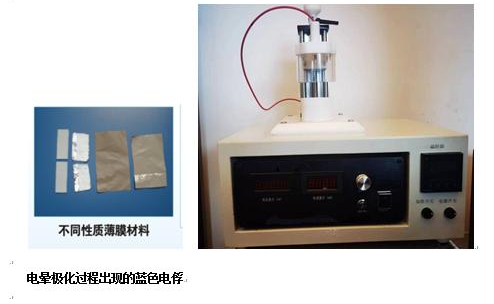

二、极化装置的核心组成部分
1. 高压电源系统
· 功能：提供稳定的直流高压电场，驱动偶极子取向。
· 参数：电压范围通常为 5-30 kV（取决于薄膜厚度，如 10-50 μm 厚薄膜需 100-300 MV/m 电场，即 1 kV/mm 厚度），电源需具备恒压输出和过流保护功能。
· 类型：常用静电高压电源或高压直流电源，需确保电压稳定性（波动≤1%），避免击穿薄膜。
2. 电极系统
· 结构：由上下平行电极组成，形成均匀电场区域。
· 材料：
o 上电极：常用不锈钢、铜或铝，表面抛光以避免尖端放电；柔性电极（如导电银胶、ITO 膜）可用于曲面薄膜。
o 下电极：需接地，材料同上，底部可连接加热平台。
· 间距控制：通过绝缘支架固定电极间距，确保电场均匀性，间距误差≤0.1 mm。
3. 温度控制与加热系统
· 加热方式：
o 烘箱式：将电极系统置于恒温烘箱内，适用于大面积薄膜，温度均匀性 ±1℃。
o 加热平台式：下电极集成加热板（如电阻加热、陶瓷加热），配合温控仪，升温速率 1-5℃/min，温度范围 50-150℃（超过 150℃可能导致薄膜降解）。
· 温控精度：需控制在目标温度 ±2℃以内，避免局部过热导致薄膜损伤。
4. 控制系统与监测装置
· 电控部分：集成电压、温度、时间的程序控制，可设定 “升温 - 加压 - 保温保压 - 降温 - 降压” 的自动化流程。
· 监测仪表：
o 电压表：实时显示施加电压，分辨率 10 V。
o 温度计：热电偶或红外测温，监测薄膜表面温度。
o 计时器：控制极化时间（通常 10-60 分钟，取决于厚度和性能需求）。
5. 安全与保护系统
· 接地保护：整个装置需可靠接地，防止高压漏电。
· 绝缘设计：电极支架、外壳采用聚四氟乙烯（PTFE）等绝缘材料，耐压≥50 kV。
· 急停按钮：突发情况可快速切断高压电源。
· 通风系统：烘箱式装置需配备散热风扇，避免高温聚集。
三、极化装置的工作流程
1. 预处理：
o 清洁 PVDF 薄膜表面（乙醇擦拭），去除杂质；在电极表面涂覆导电胶或放置铝箔，增强电极与薄膜的接触。
2. 装置搭建：
o 将薄膜置于上下电极之间，确保平整无褶皱，连接高压电源（上电极接正极，下电极接地）。
3. 温度与电压施加：
o 升温至目标温度（如 120℃），保温 10 分钟使薄膜软化；缓慢升压至设定值（如 20 kV，对应 200 MV/m 电场强度），保持电压和温度 15-30 分钟。
4. 冷却与降压：
o 先保持电压，缓慢降温至室温（≤50℃），再逐步降压至零，避免退极化。
5. 后处理：
o 取出薄膜，检测极化效果（如压电常数 d33、介电常数 ε）。
四、关键参数与影响因素
1. 电场强度：
o 过低电场无法有效极化，过高易导致击穿（PVDF 击穿场强约 300-500 MV/m，实际应用取安全阈值的 60-80%）。
2. 温度：
o 需高于玻璃化转变温度（约 70℃）且低于居里温度，常用 100-130℃，温度过低偶极子运动困难，过高导致结晶度变化。
3. 极化时间：
o 随时间延长，极化程度趋于饱和，通常 30 分钟左右可达较好效果，过长时间对性能提升不显著。
4. 薄膜厚度：
o 厚度均匀性影响电场分布，建议使用厚度≤50 μm 的薄膜，过厚需更高电压，且内部电场可能不均匀。
