数字测控仪表 LTC1000-5-4-L +AL201W

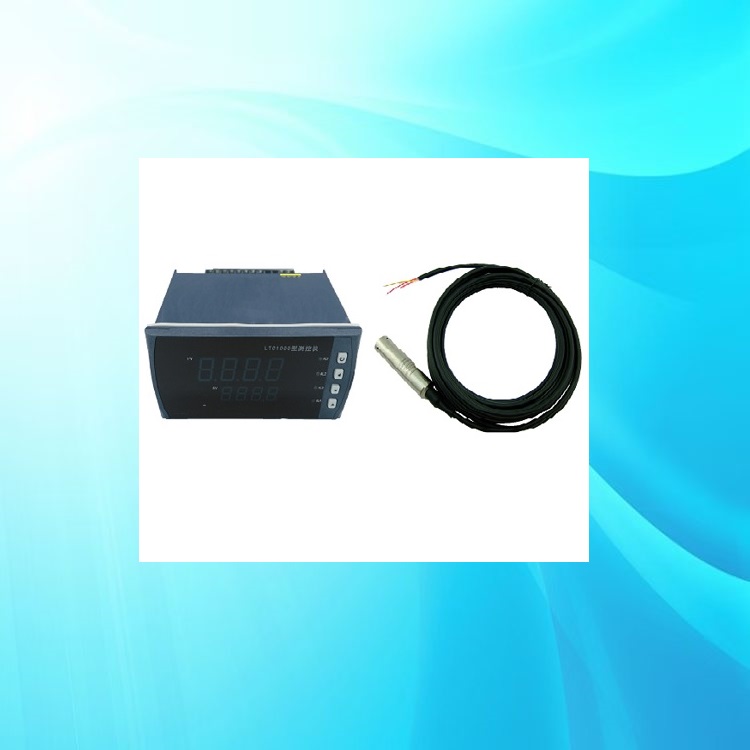

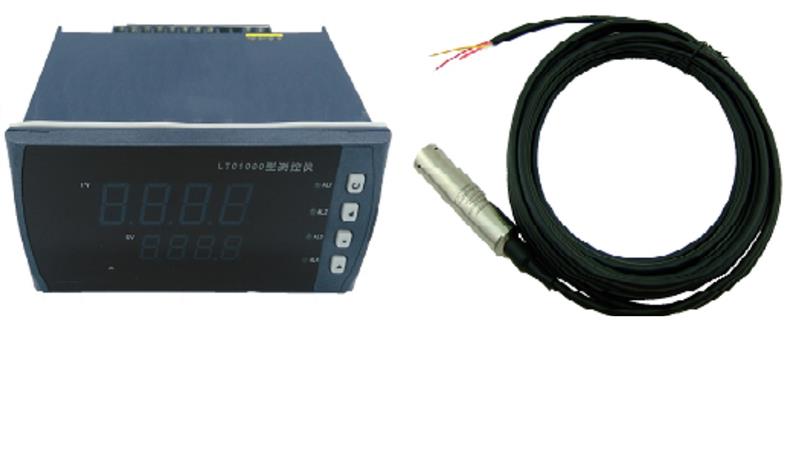

数字测控仪表 型号:LTC1000-5-4-L +AL201W 库号：D408649

数字测控仪表 型号:LTC1000-5-4-L +AL201W 库号：D408649

数字测控仪表 型号:LTC1000-5-4-L +AL201W 库号：D408649

数字测控仪表 型号:LTC1000-5-4-L +AL201W 库号：D408649

LTC1000 型数字测控仪采用全自动贴片封装工艺，具有很强的抗干扰能力。设计了双屏 LED 数码显示，显示内容丰富。可与各类传感器、变送器配合使用，实现对温度、压力、液位、速度、力等物理量的测量显示，输出功能包括：报警控制、模拟变送、485/232 通讯等等，比传统的数显仪表还新增加了还原出厂默认参数，操作简便，适用

输入信号 电流 电压 电阻 电偶

输入阻抗 ≤250Ω ≥500KΩ

输入电流大限制 ≤30mA

输入电压大限制 ≤6V

输出

输出信号 电流 电压 继电器 24V 配电或馈电

输出负载能力 ≤500Ω ≥250 KΩ

（注：需要负载

能力时须换模块）

AC220V/0.6（小）

DC24V/0.6A（小）

AC220V/3A（大）

DC24V/3A（大）

见备注

≤30mA

综合参数

测量精度 0.2%FS±1 字

设定方式 面板轻触式按键数字设定；参数设定值密码锁定；设定值断电保存。

显示方式 -1999～9999 测量值显示，0～测量值光柱显示，发光二级管工作状态显示

使用环境 环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体

工作电源 AC 100～240V（开关电源），（50-60HZ）；

DC 20～29V （开关电源）

功耗 ≤5W

结构 标准卡入式

通讯 采用标准 MODBUS 通讯协议，RS-485 通讯距离可达 1 公里，RS-232 通讯距离可达 15

米。

注：仪表带通讯功能时，通讯转换器好选用有源转换器

LTC1000 型数字测控仪采用全自动贴片封装工艺，具有很强的抗干扰能力。设计了双屏 LED 数码显示，

显示内容丰富。可与各类传感器、变送器配合使用，实现对温度、压力、液位、速度、力等物理量的测

量显示，输出功能包括：报警控制、模拟变送、485/232 通讯等等，比传统的数显仪表还新增加了还原出厂

默认参数，操作简便，适用

输入信号 电流 电压 电阻 电偶

输入阻抗 ≤250Ω ≥500KΩ

输入电流大限制 ≤30mA

输入电压大限制 ≤6V

输出

输出信号 电流 电压 继电器 24V 配电或馈电

输出负载能力 ≤500Ω ≥250 KΩ

（注：需要负载

能力时须换模块）

AC220V/0.6（小）

DC24V/0.6A（小）

AC220V/3A（大）

DC24V/3A（大）

见备注

≤30mA

综合参数

测量精度 0.2%FS±1 字

设定方式 面板轻触式按键数字设定；参数设定值密码锁定；设定值断电保存。

显示方式 -1999～9999 测量值显示，0～测量值光柱显示，发光二级管工作状态显示

使用环境 环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体

工作电源 AC 100～240V（开关电源），（50-60HZ）；

DC 20～29V （开关电源）

功耗 ≤5W

结构 标准卡入式

通讯 采用标准 MODBUS 通讯协议，RS-485 通讯距离可达 1 公里，RS-232 通讯距离可达 15米。

注：仪表带通讯功能时，通讯转换器好选用有源转换器
