询价
- 价格：16000
- 冷却方式：100
- 冲击速度：0.5
- 冲击能量：0.5
- 外形尺寸：750
- 整机重量：120
- 测试箱材质：304
- 使用电源：220
- 整机功率：1.5
GB 4715-2024 点型感烟火灾探测器碰撞试验装置
符合标准及条款 | |
GB4715-2005《点型感烟火灾探测器》第4.14、附录E及图7 | |
试样范围、用途、原理、结构及使用环境 | |
试样及限制 | 充电接口 |
试验用途 | 用于检测点型感烟火灾探测器承受机械碰撞的适用性，验证其抗碰撞能力 |
测试原理 | 按正常使用状态安装试样至碰撞设备水平安装板上，使锤头在水平方向以1.5±0.125m/S的速度、1.9±0.1J的能量碰撞试样。锤头速度及冲击能量按标准图E.1通过在与撞击点成270°位置由电磁铁释放工作重锤获得。 |
试样范围、用途、原理、结构及使用环境
| |
试样及限制
| 充电接口
|
试验用途
| 用于检测点型感烟火灾探测器承受机械碰撞的适用性，验证其抗碰撞能力
|
测试原理
| 按正常使用状态安装试样至碰撞设备水平安装板上，使锤头在水平方向以1.5±0.125m/S的速度、1.9±0.1J的能量碰撞试样。锤头速度及冲击能量按标准图E.1通过在与撞击点成270°位置由电磁铁释放工作重锤获得。
|
设备结构及特点

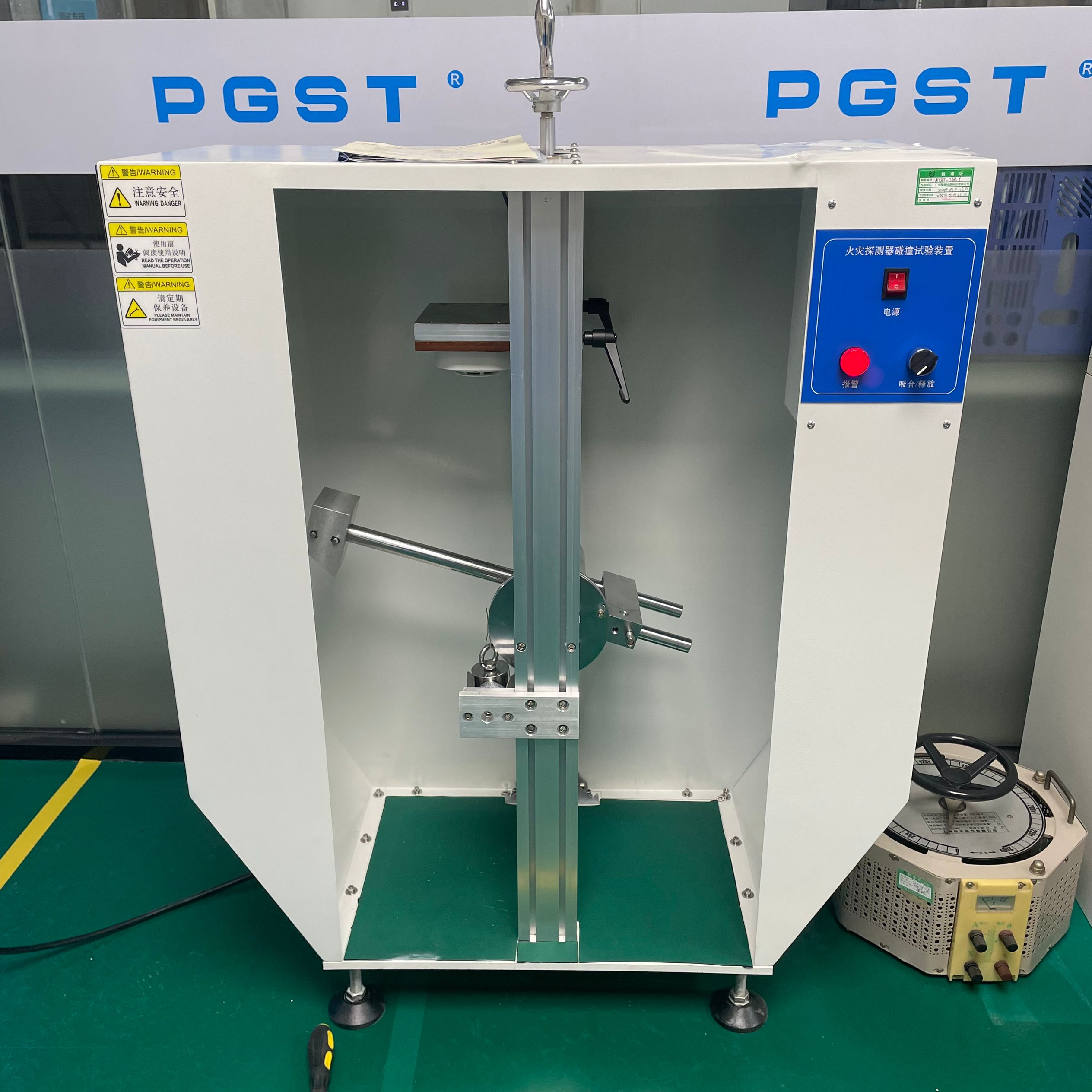

| 安装探测器的水平安装板由钢架支撑着。安装板可以上下调整，以便使锤头的碰撞面中心从水平方向碰撞探测器,工作重锤带动锤头旋转 3/2 rad 撞击探测器。设备外形尺寸： 900×400×1200（mm）W×D×H，设备重量：100kg。设备结构图如下：
|
使用环境
| 电源：AC220V±10%/50-60Hz，工作温度5-35℃ 湿度30%-90%；
|
性能指标
| |
控制及操作方式
| 电气控制，按键操作
|
工位
| 单工位
|
锤头
| 由硬质铝合金AlCu4SiMg制作，长96mm，宽76mm，高50mm， 夹角60°±1°，重约0.79Kg
|
锤头摆杆
| 外径25±0.1mm,壁厚1.6±0.1mm
|
锤头的纵轴距旋转轴线的径向距离
| 305mm
|
工作重锤质量
| 0.55Kg
|
释放方式
| 电磁铁释放
|
