罗德与施瓦茨步进衰减器RSC-Z675

罗德 RSC 是罗德与施瓦茨公司（R&S）推出的一种可切换的机械步进衰减器2。以下是其相关介绍2：

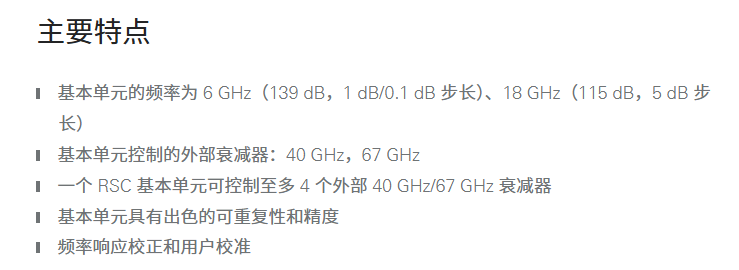

• 频率范围：该衰减器提供多种型号，频率最，高可达 6GHz 和 18GHz，还可控制最，高 40GHz 和 67GHz 的紧凑型外部装置。

• 功能特点：基本单元提供图形用户界面，可用于外部模块的设置、校准和配置操作。所有型号都在前面板或后面板上提供射频连接器以用于机架安装，基本单元还可通过 USB 自动检测并控制 40GHz/67GHz 外部高频装置。RSC 是一款通用、灵活的高性能扫描衰减器，可用于信号源和接收机校准以及大功率测试装置等。

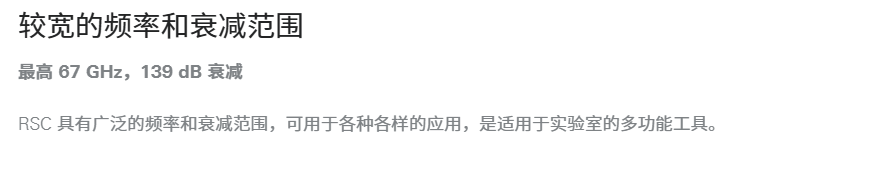

• 性能优势：具有出色的可重复性，典型值为 0.02dB，衰减精度高，非常适合校准信号源、接收机和综合校准系统。它具备各种校准功能，可以控制外部衰减器，能够结合至多四个外部 RSC 以组成新的逻辑衰减器，具有广泛的频率和衰减范围，是适用于实验室的多功能工具

机械步进衰减器是一种用于调节射频、微波等信号功率的电子设备，以下是关于它的详细介绍：

工作原理

• 机械步进衰减器通过改变内部的机械结构来调整信号传输路径中衰减元件的插入量，从而实现对信号功率的衰减。常见的衰减元件有电阻片、介质片等。例如，通过旋转或移动一个装有电阻片的机械装置，使电阻片逐渐插入信号传输路径中，根据电阻对信号的耗散作用，达到衰减信号功率的目的。由于是通过机械方式来改变衰减量，所以衰减值通常以离散的步进方式变化，如每次步进 0.5dB、1dB 等。

结构组成

• 衰减元件：是实现信号衰减的关键部件，通常采用具有良好电气性能和稳定性的材料制成，如金属膜电阻、陶瓷介质等。这些材料能够在不同的频率范围内对信号进行有效的衰减，并且具有较低的温度系数和插入损耗。

• 机械传动机构：用于控制衰减元件的位置或插入程度。常见的机械传动方式有旋转式、滑动式等。通过外部的旋钮、齿轮或丝杆等机构，精，确地调整衰减元件在信号传输路径中的位置，从而实现不同的衰减量。

• 电气连接部件：包括输入和输出端口，用于连接信号源和负载。这些端口通常采用标准的射频接口，如 SMA、BNC 等，以确保良好的电气连接和信号传输性能。同时，内部还设有连接线或电路板，将衰减元件与输入输出端口进行连接，形成完整的信号传输路径。

性能指标

• 衰减范围：指衰减器能够实现的最小到最。大衰减量的范围，一般以分贝（dB）为单位。例如，一个机械步进衰减器的衰减范围可能是 0 - 60dB，表示它可以将输入信号的功率在 0dB（不衰减）到 60dB 之间进行调节。

• 步进精度：表示衰减器每次调整衰减量的精，确程度。例如，步进精度为 0.5dB 意味着衰减器能够以 0.5dB 的间隔精，确地调整衰减值。步进精度越高，衰减器对信号功率的控制就越精，确，适用于对信号功率要求严格的应用场景。

• 频率特性：描述衰减器在不同频率下的衰减性能。理想情况下，衰减器的衰减量应该与信号频率无关，但实际中由于衰减元件和电路结构的频率响应特性，衰减器的衰减量可能会随频率变化而有所不同。良好的机械步进衰减器在其工作频率范围内应具有平坦的频率响应，即衰减量在不同频率点上的变化较小。

• 插入损耗：是指在信号通过衰减器时，除了被衰减的部分外，由于衰减器本身的电阻、电容、电感等元件对信号的吸收、反射等作用而导致的信号功率损失。插入损耗通常以分贝为单位，插入损耗越小，说明衰减器对信号的传输影响越小，性能越好。
