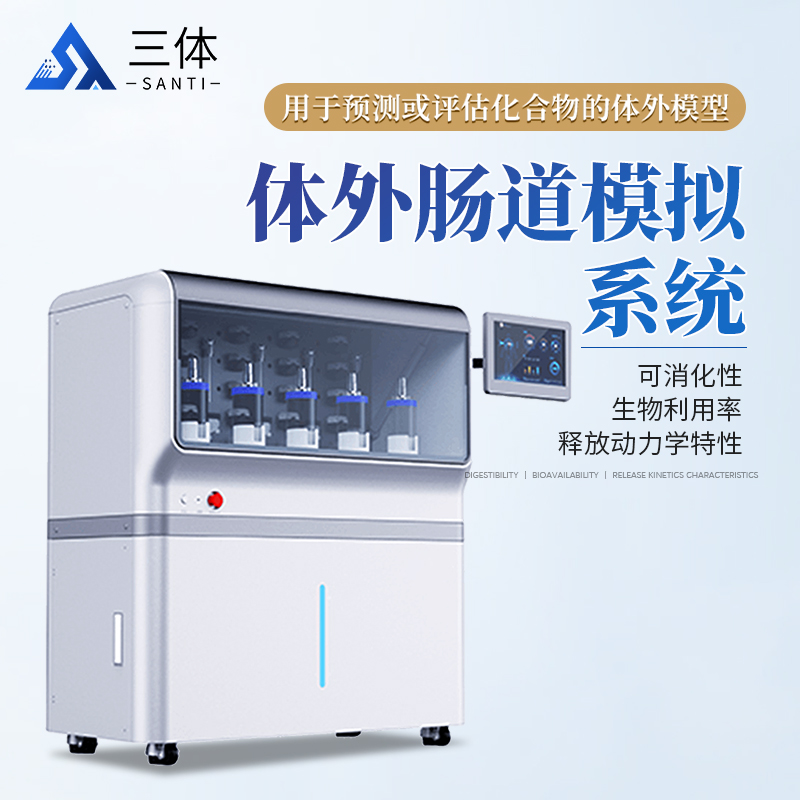

体外肠道模拟系统 ST-TCM

一、技术参数

1. 每套模拟反应器配备独立进口伺服电动搅拌器模块，用于反应器搅拌蠕动模拟。模拟器自带适配器结构，适配不同容积、不同数量模拟器，灵活匹配，适配器母板可以更换，

可扩展其他容积或者更多数量模拟器。

2．每个模拟反应器，配置一路流量计，通入惰性气体实现每个模拟反应器厌氧状态。

3.整套系统可以模拟单胃动物单次进食消化也可模拟单胃动物1日多次进食或者多日高频次进食。

4.可以同时模拟5个部位也可选择其中任意数量部位模拟，用户可自行选择。

5.整个模拟期间，血糖及生糖指数接近单胃动物体内水平,契合度≥90%以上，营养物质如乳酸、谷氨酸、赖氨酸代谢与吸收≥85%以上。

6. 温度控制采用半导体无水控温方式控制，通过PID控制器控制实现37℃恒温控制。无水控温不需要外接水源和链接进出水管道，温度电极监测罐内温度是否恒定，

并可实现过程温度记录功能，可升温可降温。

7.系统可以模拟胃、小肠、升结肠、横结肠和降结肠5个部分，五个部分相互连接，组成了动态系统，五个反应器集成在同一个ABS塑料箱体内，并配有顶盖和大窗口视窗，

顶盖可以向上打开，能够起到整个系统的保温和防尘作用，每个反应器分别配置5/5/4/4/4个泵。

8.增加吸收泵，吸收泵工作时应双向不间歇工作，按照人体消化器官吸收规律双向工作，并配置模拟人体肠道壁的吸收瓣膜，吸收糖类、氨基酸类、多肽类以及小分子蛋白质类；

并保证将来可扩展在线监测该营养成分的接口，并与主控制系统连接。整套系统全自动运行，连续模拟人体消化吸收过程。

9. 肠道模拟控制系统功能

9.1、可自由上下左右伸缩、界面360度旋转内嵌式安装15″宽屏彩色液晶触摸屏，可编程控制器，可同时检测并控制5台1L模拟器的相应参数；并且保留可以升级到

更多通道（至少2个通道）的接口。软件自带上位机软件和手机APP端远程控制，用户可以在办公室电脑通过上位机软件远程监测及控制运行参数；用户亦可在任意

地点任意时间通过手机APP端远程监测及控制运行参数。

9.2、仪器自带工作状态指示带，和系统软件联动指示，指示系统不同的运行状态，至少三种工作状态。

9.3、用户界面提供模拟器单元的图形概览，图形应与胃、小肠、升横降结肠的外观及位置相一致。同时仪器实现双屏控制，分别实现参数和流程显示的分开表达，

方便用户更加直观搭建和观察实验。

9.4、页脚功能菜单按钮有：主页、趋势、标定、控制、配方、历史数据、用户管理、报警、一键设定，调取存储配方。点击各功能按钮即可访问相应的功能界面。

9.5、用户管理界面：可以进行新增用户、复制用户、修改用户、删除用户和退出操作。

9.6、软件系统出厂至少预存5个配方，用于不同模拟对象及模拟工艺，用于可以一键调取配方，参数直接调用，直接开启实验，省事省力。同时用户也可以自定义创

建配方，方便后面数据调取及数据横向对比。数据导出格式可选excel及pdf格式。

10.主要性能描述

10.1模拟器：1000mL，5组 ，装液系数60~80%，材质：硼硅玻璃与SUS316L不锈钢结合体。

10.2补料瓶13只，500ml。

10.3反应前末端总收集瓶2只，体积5L。

10.4控制范围：0~1000rpm 精度：1%。电动搅拌（每台独立控制）+专用搅拌桨。

10.5无水温控系统，控制范围：37℃；精度±0.3℃；每个罐子独立控温，并各配备PT100温度电极。

10.6精密补液系统模块：5个模拟器分别配置5/5/4/4/4个微型变速蠕动泵整合于主机控制器。

10.7 pH控制模块：配备5支进口耐高温灭菌pH传感器,在线检测控制pH。

10.8、设备验收后，免费保修 1年（易耗品除外）。

10.9、保修期后,仍将继续为用户提供完善的技术支持和服务。
