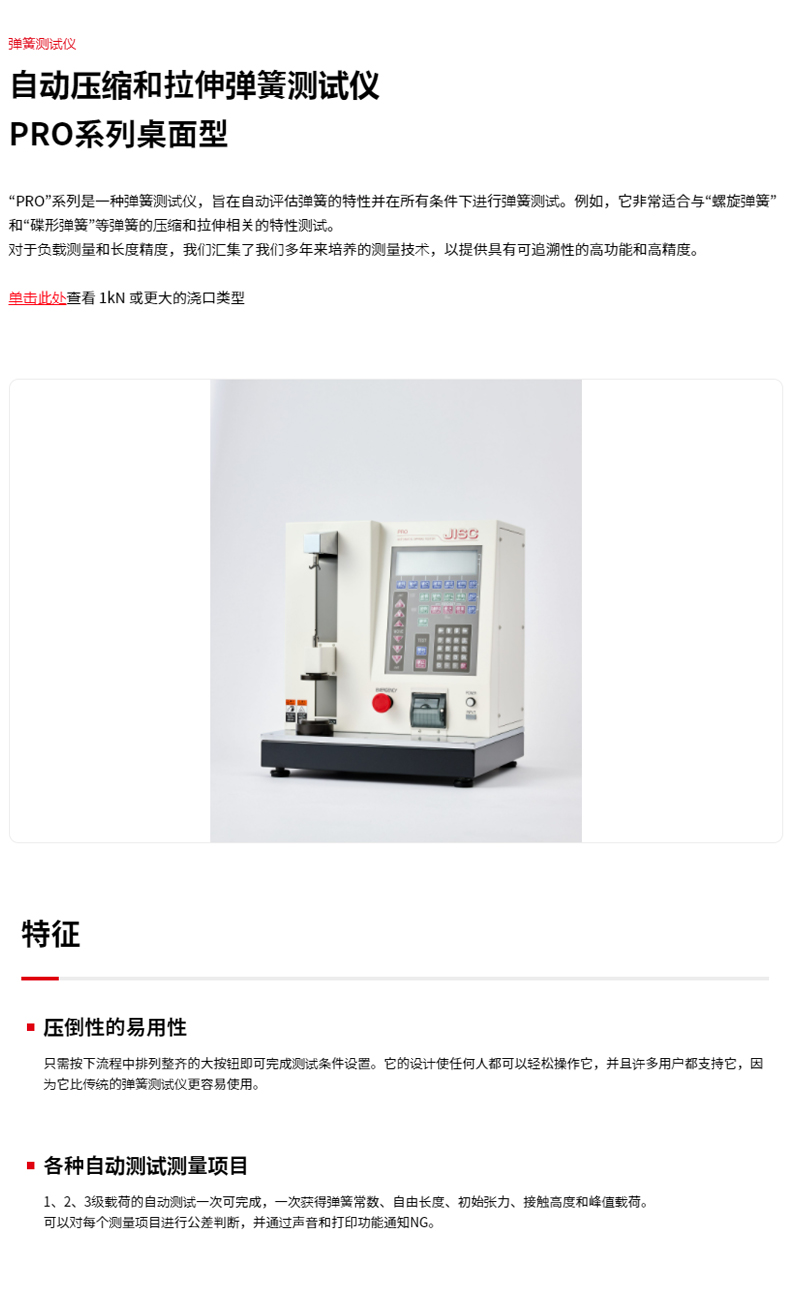

压缩弹簧测试仪
压缩弹簧测试仪是用于检测压缩弹簧（承受轴向压力的弹簧）各项性能指标的专业设备，广泛应用于机械制造、汽车、航空航天、电子等行业。其核心功能是测量弹簧在压缩过程中的力值、变形量、刚度等参数，确保弹簧符合设计和使用要求。
一、压缩弹簧测试仪主要功能与用途
基础性能测试
力值 - 变形量曲线测量：实时记录弹簧在压缩过程中承受的力与对应变形量的关系，生成曲线图，直观反映弹簧的弹性特性。
刚度计算：根据力值和变形量数据，自动计算弹簧的刚度（单位变形量所需的力值，单位：N/mm）。
极限载荷测试：检测弹簧在压缩至指定变形量或极限位置时的最/大承受力，评估其强度是否达标。
立定处理测试：模拟弹簧在预压缩后的性能稳定性，检测其永/久变形量。
精度与可靠性测试
重复精度验证：通过多次压缩测试，验证弹簧性能的一致性。
耐久性测试：部分设备支持循环压缩测试，评估弹簧在长期使用中的疲劳寿命。
应用场景
生产质检：弹簧生产线上的批量检测，确保产品符合规格。
研发设计：协助工程师优化弹簧结构，验证设计参数（如线径、圈数、自由长度等）的合理性。
失效分析：对断裂或性能异常的弹簧进行逆向检测，分析故障原因。
二、压缩弹簧测试仪核心组成与工作原理
1.硬件组成
机械结构：
驱动装置：电动或液压驱动的压缩机构，提供稳定的加载力。
传感器：
力传感器：高精度应变式或压电式传感器，测量实时载荷（精度可达 ±0.1% FS）。
位移传感器：光栅尺、编码器或激光位移计，测量压缩行程（精度可达 ±0.01mm）。
夹具：用于固定弹簧的上下压盘，部分设备支持不同规格夹具快速更换。
控制系统：
工业计算机 / PLC：搭载测试软件，控制驱动装置的运动速度、行程，并采集传感器数据。
操作界面：触摸屏或 PC 端软件，支持参数设置、数据显示、报表生成等功能。
2.工作原理
通过驱动装置缓慢压缩弹簧，力传感器和位移传感器同步采集数据，经控制系统处理后生成力 - 位移曲线。
软件根据预设的测试标准（如 GB/T 1239.4、ISO 10243 等）自动计算各项参数，并与合格阈值对比，判断弹簧是否合格。
