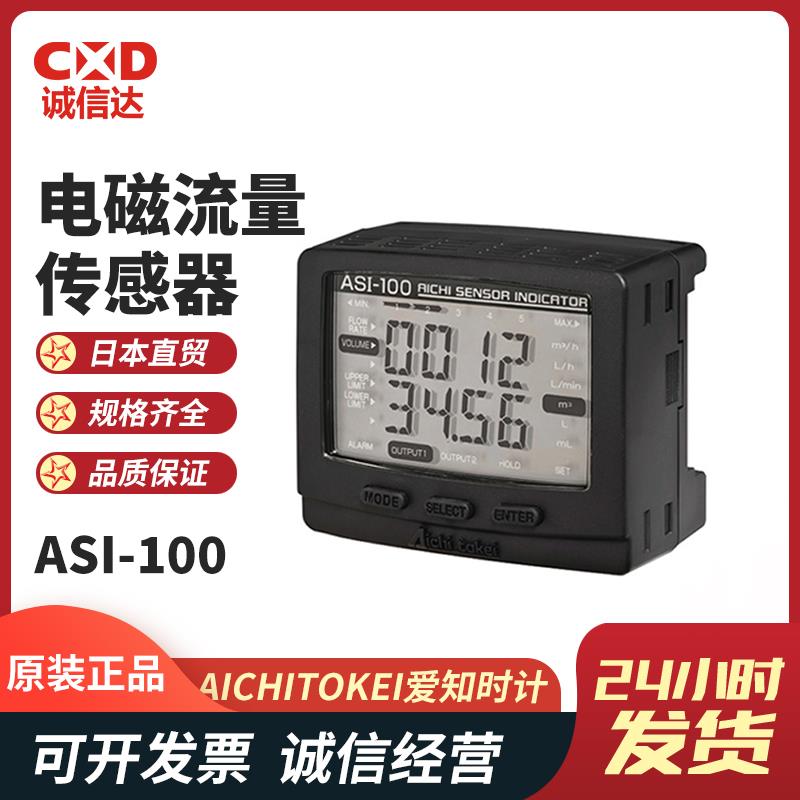

电磁流量传感器
电磁流量传感器是一种基于电磁感应定律（法拉第电磁感应原理）测量导电液体流量的仪表，广泛应用于工业过程控制、给排水、化工、冶金、食品医药等领域。其核心优势是测量精度高、线性度好，且不受流体密度、粘度、温度、压力等物理参数变化的影响。
电磁流量传感器工作原理
- 基本原理： 根据法拉第电磁感应定律，当导电液体在磁场中作垂直切割磁力线运动时，导体（液体）两端会产生感应电动势（电压），该电动势与液体流速成正比。公式如下：E=k?B?v?D 其中：
E 为感应电动势（V），
k 为仪表常数，
B 为磁场强度（T），
v 为流体平均流速（m/s），
D 为测量管内径（m）。
- 工作流程：
励磁系统（如直流或交流励磁线圈）在测量管外产生稳定磁场。
导电液体流经测量管时切割磁力线，产生感应电动势。
一对电极（安装在测量管两侧）检测该电动势，并传输至转换器进行信号放大、滤波和计算，最终输出流量数据（如 4-20mA 电流信号、脉冲信号或数字信号）。
电磁流量传感器结构组成
电磁流量传感器主要由传感器本体和转换器两部分组成：
1. 传感器本体
测量管：
材质通常为不锈钢（如 316L）、哈氏合金等耐腐蚀材料，内壁衬里（如橡胶、聚四氟乙烯 PTFE）用于绝缘和保护。
衬里类型需根据流体特性选择（如橡胶适用于水、泥浆，PTFE 适用于强酸强碱）。
励磁系统：
提供恒定或交变磁场，常见励磁方式包括：
直流励磁：适用于低电导率流体，但易产生极化现象。
交流励磁：常用 50Hz 或低频励磁（如 2.5Hz），抗干扰能力强，适用于工业水、污水。
脉冲直流励磁：结合直流与交流优点，减少极化和噪声干扰。
电极：
材质多为不锈钢、钛、钽、铂铱合金等，需根据流体腐蚀性选择（如钛电极适用于海水，钽电极适用于盐酸）。
2. 转换器
功能：将传感器检测的微弱电动势信号放大、转换为标准输出信号（如 4-20mA、HART、RS485 等），并支持显示、参数设置和故障诊断。
安装方式：可与传感器一体集成（一体型）或分体式安装（分体型，适用于高温、高压或强腐蚀环境）。
电磁流量传感器关键技术参数
测量范围：
流速范围：0.1~15 m/s（常规），最/低可测 0.01 m/s（低流速场景如水处理）。
管径范围：DN10~DN3000（覆盖从小型管道到大型渠道）。
精度等级：
常规精度：±0.5%~±1% FS（FS 为满量程），高精度型可达 ±0.2% FS。
电导率要求：
被测流体必须导电，电导率需≥5 μS/cm（水、污水等），特殊型号可测更低电导率流体（如去离子水，需定制）。
工作压力：
常规压力：≤1.6 MPa，高压型可达 4.0 MPa 以上（如石油管道）。
温度范围：
衬里耐温限制：
橡胶衬里：-10℃~80℃（部分可达 120℃），
PTFE 衬里：-30℃~180℃。
防护等级：
传感器本体通常为 IP65（防喷水），水下安装需 IP68（如明渠流量计）。
