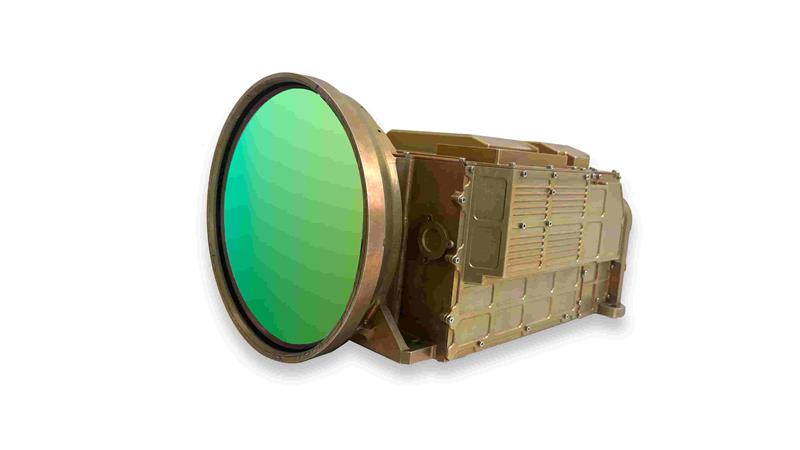

1 产品概述
本系统用于白天与夜间全天候的图像拍摄，发现和捕捉可见光难以发现的图像中的目标。并可通过计算机对图像控制：聚焦、视场切换等。
2 产品组成
中波制冷红外热成像仪由探测器、红外光学系统（包括光学透镜组、调焦机构、校正机构、衰减机构、驱动电机和驱动电路等）、信号放大电路、采样电路、信号处理电路、数字输出电路和视频输出电路组成。
3 技术指标
序号 | 项目 | 指标要求 |
1 | 作用距离 | 识别/探测距离：≥15km/20km（在能见度25km、相对湿度≤60%、目标背景温差≥3K的条件下，目标≥4m×6m,95%识别概率） |
2 | 视场角 | 最da视场≥21.74°×17.46°； 最小视场≥0.79°×30.63°； |
3 | 探测器 | 工作波长:3.7um~4.8um； 相对口径:f/4； 像元数:640(H)X512(V)； 像元尺寸:15umx15um； 盲元率:≤0.8%。 |
4 | 视频输出格式 | 视频格式:GMSL； 帧频:50Hz； 像素量化:8bit； 视频成像分辨率640x512。 |
5 | 焦距范围 | 包含 25mm~700mm |
6 | 焦距输出精度 | 焦距 150mm~700mm:≤1%； 焦距 30mm~150mm:≤3% |
7 | 变焦光轴一致性 | 25mm~700mm 之间不大于2个像素(在最短焦、100mm、300mm、500mm焦距测试并记录) |
8 | 光轴与安装面基准面平行度 | 光轴与安装面基准面平行度误差≤0.1mrad |
9 | 光轴稳定性 | 光轴稳定性≤0.05mrad(小视场)。 |
10 | 制冷方式 | S-T循环制冷 |
11 | NETD | ≤30mK |
12 | MRTD | 在常温试验室条件下测试，最小可分辨温差应满足MRTD(20cyc/mrad)≤0.3K |
13 | 视轴中心(小视场)与靶面中心的重合度 | ≤1个像素 |
14 | 连续变焦时间 | ≤8s(全程变焦) |
15 | 自动聚焦时间 | ≤4s |
16 | 制冷时间 | ≤8min(常温)≤10min(高温) |
