EP-B极压润滑仪/摩擦系数测定仪 测量钻井液的润滑性设备

一、概述

在油田钻井时，井壁对钻杆旋转所产生的摩擦力的抗矩被称作扭矩，而对起下钻所产生的摩擦力称为阻力。为了减小阻力和扭矩，改善和提高其润滑性能，在钻井液中加入许多不同材料的添加剂，使钻井液的润滑性达到最优效果。钻井液的润滑性（即钻具与井壁之间阻力）是定向钻井方面特别重要的特性。为了达到提高钻井液润滑性的目标，润滑性添加剂不但要使井眼规整，而且还须无毒、可生物分解、不会在水面上形成油性细微悬浮物。而评估各种润滑性添加剂的类型、品质在钻液中的特性，无法通过现场的钻机来完成，因此，设计研制了润滑仪用来测试钻井液的润滑性。

润滑仪用于测量钻井液的润滑质量，为评价可能需用的润滑添加剂的类型和数量提供数据。为确保快速、安全、有效地钻井提供准确可靠数据。

其性能指标与美国“OFI”润滑仪一致。

二、型号及规格

三、技术参数

四、仪器结构与工作原理

1、仪器结构

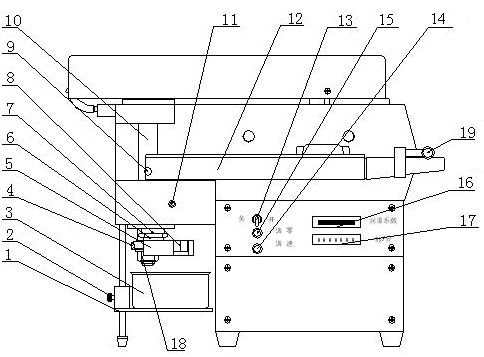

使用结构图

2、工作原理

对钻井液摩擦力的测试主要是为了确定润滑剂形成的润滑膜的强度、钻头抗磨损能力，钻杆的扭矩和钻进时的阻力。钻井液摩擦力是用摩擦系数μ来表示，在两个金属表面之间的摩擦系数（μ）被定义为F/W，F为摩擦力，而W是与接触表面垂直的压力负载，因此，摩擦系数是与接触表面无关的量，只要接触面不至于小到破坏润滑膜的程度，也就是说，对于同样的压力W，克服摩擦力所需的力对于小的接触面积和大的接触面积是一样的。对于润滑性测试仪而言，负载就是通过扭力扳手将润滑性试验块压在试验环上的扭力，测定克服此扭力，使试验块与试验环之间以一定的速率相对移动（即试验环以指定的每分钟多少转的速率旋转）所需的功率（测试在一定电阻上的电流，然后换算成功率），即可确定扭力F，然后利用摩擦系数的计算公式μ=F/W即可计算出摩擦系数μ。

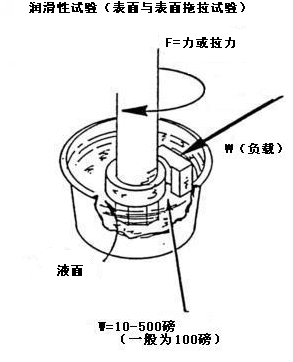

润滑性试验工作原理

标准润滑系数测试条件：

压力：100磅，转速：60RPM

此试验可确定润滑添加剂使拖拉力减小的量。如果试验块和环使用与工作部件相同的材料做成，则此试验也可确定此类零部件在实际使用的钻井液中的磨损速率。该测试程序在API标准规范RP13B中有描述。
