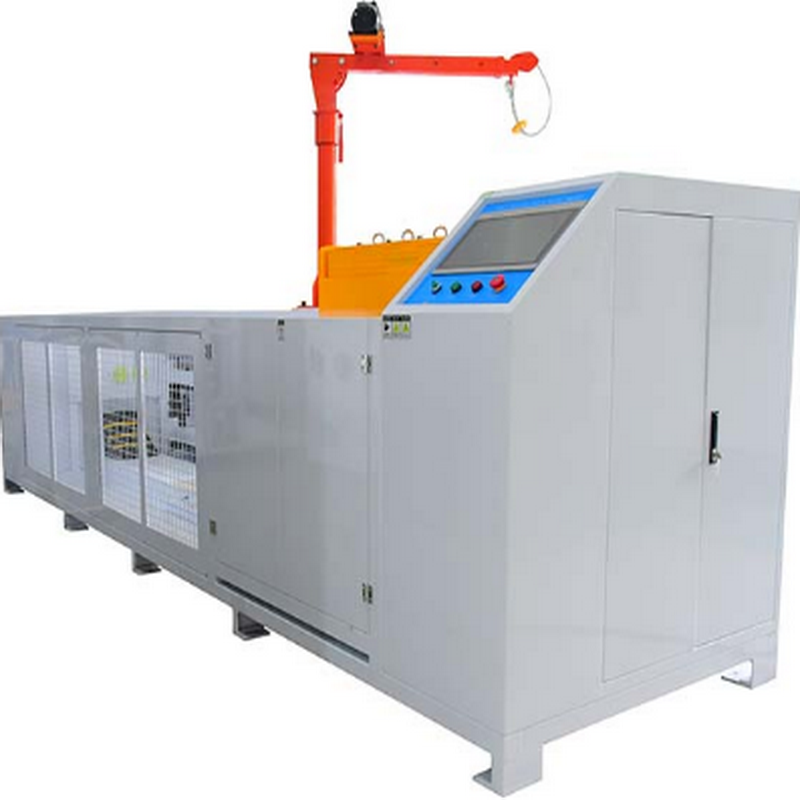

模拟充电车辆碾压试验机

模拟充电车辆碾压试验机碾压方式采用线性电机模组驱动模拟碾压轮胎进前后往复运动（以此模拟现实场景中汽车前进或倒车过程中对充电桩的充电枪头意外碾压造成的破坏）

模拟充电车辆碾压试验机特点如下：

1、本设备机箱采用防护外罩处理，保证试验过程的安全；箱体底部装有减震脚垫和便于安装拆卸的滑轮结构，以重载滑轨导向，滚轮组滑动，动力以大功率马达结合涡轮减速器带动主轴转动达到测试速度推动进行碾压测试。试样固定滑动装置上配有功能盒安装夹具，满足标准要求。

2、碾压压力调整装置设计为上下可调式结构，试样承受的轮胎、上下滑动架和配重整体为测试的重量

3、设备采用轮胎前后驱动的工作方式（测试碾压方向由电机正反转带动轮胎滚动），保持试样固定不动，能最真实的模拟汽车轮胎往复滚动的情景，有效对试样进行模拟碾压。

4、控制系统为独立机构，主机有PLC控制，触摸屏操作，底部安装有固定安装孔和连接线口，方便固定和连接。

使用环境 电源：AC380V±10%/50Hz，功率15KW

外型尺寸：约W4700*D1300*H3000mm；重    量：约2400kg

模拟充电车辆碾压试验机主要性能指标

测试工位 单工位

电气控制方式 PLC智能集成控制、7寸彩色人机触摸界面操作

运行方式 手动或程控运行

动力系统 电机加涡轮蜗杆加减速

碾压行程 0~2.0m

承载载荷A:碾压力(5000±250)N,B：碾压力(11000N±550)N可切换

碾压速度 （8±2）km/h，速度可调

碾压力调节：砝码配重，力值范围5000-11000N可调节，砝码通过悬臂吊装卸

碾压轮胎 ：1、配置P225/75 R15轮胎和配套钢轮毂各一个，轮胎充气装置（充气接口和气压表）一套

2、配置可负重11000N轮胎和配套钢轮毂一个

碾压轮胎气压 （220±10）kPa

承载底板 附有水泥/混泥土地面的底板，可配置固定治具

计时计数显示 触摸屏设计参数在标准要求内可设定

减速方式 我司已设计出刹车机构，防止刚性碰撞

安全保护 整机带防护围栏，防止车轮意外偏出，防止人员机械伤害

具备固定式机械吊臂，装载砝码方便省力安全

带漏电保护开关

带电机过载保护

具体模拟充电车辆碾压测试机的功能与特点可以咨询联往检测设备！
