螺纹滚针概述
螺纹滚针是一种集成了螺纹结构与滚针形态的精密机械零件，兼具传动、定位、支撑等功能，广泛应用于高精度机械、自动化设备及精密仪器中。其设计融合了滚针的高刚性与螺纹的精准可控性，是机械领域中实现微型化、精密化传动的关键元件。
一、结构与特点

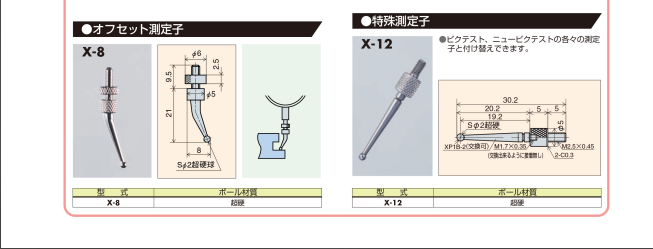

1. 核心结构
主体：圆柱形滚针结构，直径通常为 0.5~10mm，长度根据应用场景定制。
螺纹：表面加工有精密螺纹（如公制细牙螺纹、英制螺纹或特殊定制螺纹），螺距多为 0.2~1.5mm，精度等级可达 IT5~IT7 级。
表面处理：通常经淬火（硬度 HRC58~62）、研磨、镀层（如发黑、镀镍）处理，以提升耐磨性和抗腐蚀性。
2. 关键特点
| 优势 | 应用价值 |
|---|---|
| 高精度传动 | 螺纹副配合可实现微米级位移精度，适用于微调机构。 |
| 高承载能力 | 滚针结构支撑面积大，可承受径向载荷与轴向载荷。 |
| 微型化设计 | 体积小、重量轻，适配空间受限的精密设备。 |
| 安装便捷 | 螺纹连接无需额外紧固件，可快速旋入固定。 |
| 多功能集成 | 兼具传动、定位、导向等复合功能。 |
二、分类与典型应用
1. 按功能分类
| 类型 | 结构特点 | 典型应用场景 |
|---|---|---|
| 传动型螺纹滚针 | 全螺纹覆盖，配合螺母使用 | 光学仪器调焦机构、精密位移平台 |
| 定位型螺纹滚针 | 一端螺纹，另一端光轴或锥度 | 模具导柱、夹具定位销、自动化设备基准件 |
| 轴承型螺纹滚针 | 螺纹用于安装固定，光轴段作滚动体 | 交叉滚子轴承、行星齿轮箱、精密旋转机构 |
2. 典型应用领域
精密仪器：如显微镜载物台微调、光谱仪波长调节机构。
自动化设备：半导体封装设备的精密定位、贴片机吸嘴微调装置。
模具工业：注塑模具中的可拆卸定位销、冲压模具导向元件。
航空航天：卫星天线微调机构、惯性导航系统精密传动部件。
医疗器械：手术机器人关节传动、牙科种植体定位装置。
三、技术参数与选型要点
1. 关键技术参数
直径（d）：影响承载能力，需匹配安装孔径。
长度（L）：根据行程或定位深度确定。

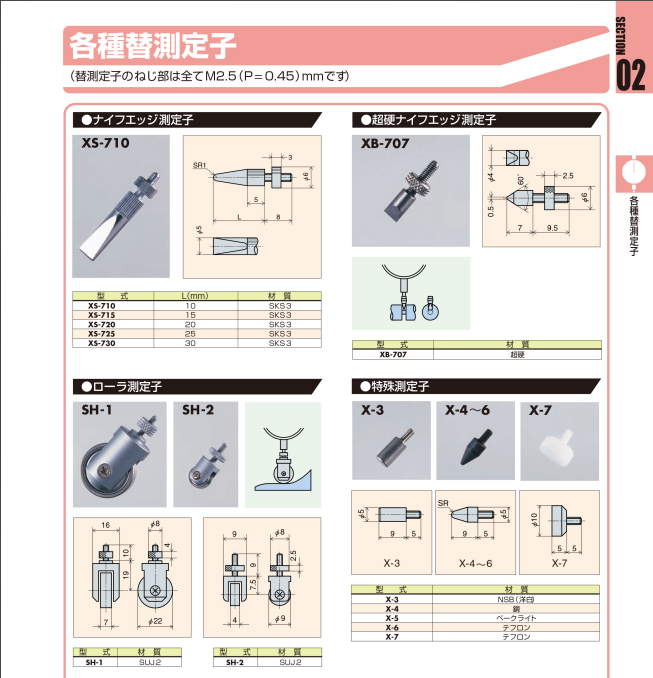

螺纹规格：包括公称直径、螺距、精度等级（如 M2×0.4-6h）。
材料与硬度：常用材料为 GCr15 轴承钢（硬度 HRC60±2）或不锈钢（如 304、316）。
表面粗糙度：滚针圆柱面 Ra≤0.2μm，螺纹表面 Ra≤0.8μm。
2. 选型注意事项
载荷方向：径向载荷优先选轴承型，轴向载荷优先选传动型。
精度需求：精密传动场景需选择螺纹精度 IT5~IT6 级，定位场景可放宽至 IT7 级。
环境适应性：潮湿或腐蚀性环境需选用不锈钢材质或镀层防护。
配合公差：与螺母或定位孔的配合需遵循 H7/g6 或 H7/h6 标准。
四、加工工艺与检测
1. 主要加工流程
毛坯制备：冷拔圆钢或线材下料，保证尺寸精度。
车削加工：加工外圆、螺纹（采用精密车床或走心机）。
热处理：淬火 + 回火提升硬度，稳定尺寸。
磨削加工：外圆磨床研磨滚针圆柱面，螺纹磨床精修螺纹。
表面处理：根据需求进行镀层或钝化处理。
2. 检测项目
尺寸精度：三坐标测量仪检测直径、长度、螺距。
表面质量：粗糙度仪测量表面粗糙度，显微镜检测划伤或裂纹。
硬度测试：洛氏硬度计检测热处理后硬度。
配合测试：与螺母旋合测试顺畅度，与定位孔的插拔力检测。
五、与相似零件的对比
| 零件 | 核心区别 | 适用场景 |
|---|---|---|
| 普通滚针 | 无螺纹，仅用于轴承滚动体 | 单纯支撑或导向 |
| 微型丝杠 | 直径较大，需配合螺母传动 | 大行程、高载荷传动 |
| 定位销 | 无螺纹或带锥度，靠过盈配合固定 | 一次性定位，不可频繁拆卸 |
| 螺栓 | 头部结构明显，用于连接紧固 | 受力连接，非精密传动场景 |
六、发展趋势
精密化与微型化：随着半导体、医疗等领域对微型设备的需求，螺纹滚针正向亚毫米级（如 φ0.5mm 以下）发展。
材料创新：陶瓷（如 Si3N4）或涂层技术（如 DLC 类金刚石）的应用，提升耐腐蚀和高速性能。
复合功能设计：集成传感器（如位移反馈）或自润滑结构，满足智能化设备需求。
